5.2.1 Расчет надежности

Для расчета надежности в схему без выключателей на стороне высшего напряжения (рис. 7а) включено большее количество элементов, чем в схему с выключателями (рис. 7б), так как необходимо учитывать все элементы схемы до отключающего элемента, которым для схемы (рис. 7а) является высоковольтный выключатель подстанции системы.

Ремонтная перем

ычка QS7,QS8 (рис. 7а) и QS5,QS6 (рис. 7б) в нормальном (эксплуатационном) режиме работы не влияет на надежность схемы. Перемычка используется только в периоды ремонта одного из вводов. Поэтому в расчетах надежности она не учитывается.

В соответствии со схемами электроснабжения (рис. 7, а,б) составляют блок-схемы расчета надежности (рис. 8, а,б), заменяя элементы схем распределительных устройств блоками и нумеруя их по порядку.

Затем разделяют полученные блок-схемы на логические расчетные схемы (ЛРС) I, II, III и IV для упрощения расчетов.

а) б)

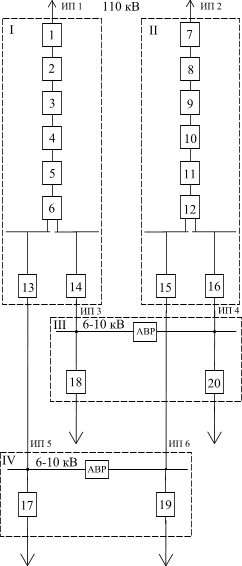

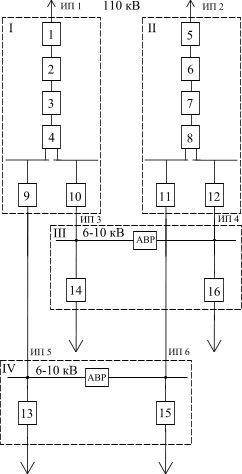

Рис. 8 Блок-схемы расчета надежности

Сначала рассчитывают надежность для схемы без выключателей на стороне высшего напряжения (рис. 7а).

Показатели надежности элементов схемы представлены в таблице 10.

Так как, рациональным напряжением питания было выбрано 110 кВ, то берут из таблицы 1 параметры элементов с номинальным напряжением 110 кВ. На низкой стороне подстанции рациональное напряжение будет определено технико-экономическим сравнением в расчете системы распределения. Учитывая, что показатели надежности элементов СЭС на напряжение 6 и 10 кВ одинаковы, то на данном этапе ограничиваются указанием возможных вариантов напряжения системы распределения.

Таблица 7

Показатели надежности элементов СЭС

№ элемента на расчетной схеме

Э л е м е н т ы

wа,

(1/год)

Т х 10-3, (год)

wр,

(1/год)

tр х 10-3,

(год)

ИП1, ИП2

Источники питания предприятия

0

-

-

-

1, 3, 5, 7, 9, 11

Разъединитель 110 кВ

0,008

1,712

-

-

2, 8

Ячейка с воздушным выклю-чателем 110 кВ

0,18

1,256

0,67

2,28

4, 10

Воздушная линия электропере- дачи 110 кВ на 1 км длины

0,011

0,913

1,00

2,28

6, 12

Трансформатор силовой 110/6-10

0,01

20,55

1,00

2,28

13, 14, 15, 16

Ячейка масляного выключателя 6,10 кВ

0,035

0,26

0,67

0,91

17, 18, 19, 20

Отходящая линия 6,10 кВ при развитии отказов

0,012

0,114

-

-

-

Комплект АВР 6,10 кВ:

· вероятность отказа

· вероятность развития отказа при действии АВР

0,18

0,04

-

-

-

-

-

-

-

Неавтоматическое включение резервного питания

-

0,038

-

-

-

Секция шин 6,10 кВ

0,01

0,228

-

-

Сначала рассчитывается ЛРС I и II.

1. Определяют показатели аварийных отключений вводов ().

Средний параметр потока отказов для I ввода из-за аварийных отключений *равен сумме параметров потока отказов элементов I ввода и параметра потока отказов источника питания I ввода :

(45)

Средний параметр потока отказов для II ввода из-за аварийных отключений равен сумме параметров потока отказов элементов II ввода и параметра потока отказов источника питания II ввода :

(46)

Среднее время восстановления напряжения для I ввода после аварийного отключения , равно:

(47)

Среднее время восстановления напряжения для II ввода после аварийного отключения , равно:

(48)

2. Показатели аварийных отключений из-за отказов шин ТП или из-за развития отказов со стороны присоединений ().
