Мусоросортировочная станция

Где аmax и amin – максимальный и минимальный размеры частиц.

В нашем случае аmax = 500 мм; amin = 20 мм.

Следовательно аmax/amin = 500/20 = 25 и значит наш груз относится к рядовому.

Ширина настила при транспортировании насыпных грузов принимается из условия [1, (8.1)]:

В ≥ κа΄ + 200

Где к – коэффициент, для рядового груза равный 1,7;

а΄ - наибольший

размер типичного куска груза, мм.

В=1,7·500 + 200 = 1050 мм

Полученную ширину настила округляем в большую сторону до ближайшего размера по ГОСТ 22281-76.

В итоге необходимая ширина настила составит 1400 мм.

3.2 Расчет производительности конвейера

Рекомендуемая высота бортов по [1, табл. (8.4)] с учетом [1, табл.(8.5)] составит 250 мм.

На настиле с бортами площадь сечения насыпного груза F равна сумме площадей треугольника F2 и прямоугольника F3 [3, (5.4)]:

F2 h2

h FFF h3

Bб

F = F2 + F3 = Bбh2c2/2 + Bбh3 = 0.25B2бc2tgφ + hψ

Где Bб - ширина настила с бортами;

ψ=h3/h – коэффициент наполнения сечения настила по высоте h бортов (обычно принимают ψ=0.65 – 08).

с2 – поправочный коэффициент, учитывающий уменьшение площади на наклонном конвейере, равный 0,9 [3,табл.(5.1)].

Производительность (т/ч) конвейера при настиле с бортами [3, (5.5)]:

Qб=3600Fυρ=3600(0.25B2бc2tgφ+Bбhψ)υρ=900Вбυρ(Bбc2tgφ1+4hψ)

Подставляя все необходимые для расчета данные получим:

Qб = 900·1,4·0,3·0,179·(1,4·0,9·tg45º + 4·0,25·0,72) =134 м³/ч= 24,4т/ч.

3.3 Определение линейной тяжести настила и груза

Линейную силу тяжести настила с цепями q0 (Н/м) определяют по данным каталогов завода-изготовителя или по нормативам проектных организаций в зависимости от ширины и типа настила [3,(5.7)], ориентировочно:

q0=600B+A

где В – ширина настила, м;

А = 1000 – коэффициент, принимаемый по [3, табл. (5.3)].

q0 = 1,4·600 + 1000 = 1840 Н/м.

Линейная сила тяжести груза определяется по [3, (5.8)]:

qг=g·Q/3,6·υ=2,73Q/υ,

где Q – производительность конвейера, т/ч;

υ – скорость конвейера, м/с;

В соответствии с [1, табл. (8.3), табл.(8.7)] принимаем скорость ходовой части 0,3 м/с.

qг = 2,73·24,4/0,3 = 222 кг/м.

Коэффициент ω сопротивления движению настила на прямолинейных участках выбираем из [3, табл.(5.4)] : ω = 0,3 (для катков на подшипниках качения при средних условиях работы конвейера).

3.4.1 Тяговый расчет конвейера

3.1.1 Выбор тягового органа

Максимальное натяжение цепей, по которому производится их выбор и определение размеров элементов, рассчитывают путем последовательного нахождения сопротивлений на отдельных участках, начиная от точки наименьшего натяжения. Минимальное натяжение принимают не менее 5% от допускаемого натяжения цепи, выбранного типа, но не менее 500 Н на одну цепь.

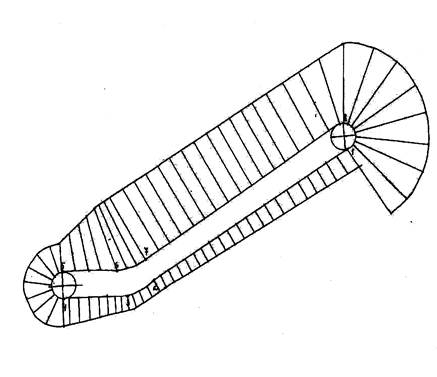

Диаграмма натяжения цепи конвейера.

По [3,стр.177]:

Тяговый расчет начинаем с точки наименьшего натяжения. Наименьшее натяжение цепи возможно в точке 1 или в точке 3 (см. диаграмму натяжения цепи); в точке 1 при

q0·(l1 + l2)·ω > H·q0

и в точке 5 при

q0·(l1 + l2)·ω < H·q0

(без учета сопротивления на криволинейной направляющей 2-3).

По [3, табл. (5.4)] для средних условий работы при катках на подшипниках качения ω = 0,030.

Тогда q0·(l1+l2)·ω=q0·(8,459+2,685)·0,3=3,34q0<4,85q0

Следовательно, Smin = S3

Принимаем S3 = 2000 H

Максимальное натяжение ходовой части находим приближенно по обобщенной формуле [3, (5.9)]:

Smax=1,05{Smin + ω[(qг+q0)L + q0·L] + (qг+q0)H}

где L – длина горизонтальной проекции конвейера, м; Н – высота подъема, м.

Smax=1,05{2000+0,3[(222+1840)14,1+1840·14,1]+(222+1840)4,85}= 29931,5 H

При подробном тяговом расчете по отдельным участкам определяем [3, стр.177]:

S4 = S3 + q0l2ω = 2000 + 1840·0,3·2,685 = 3482,1 H

S5 = k1S4 = 1,08·3482,1 = 3760,7 H

S6 = S5 + ω[(qг + q0)l6 = 3760,7 + 0,3·(222 + 1840)·2,685 = 5421,6 H

S7 = k2S6 = S6·eωa = 5421,6·2,70,3·0,3 = 5421,6·1,09 = 5928,6 H

S8 = S7 + (qг + q0)(lω+H)=5928,6+(222+1840)(8,459·0,3+4,85) = 21162 H

Сравнение максимального напряжения, полученного по обобщенной формуле (29931,5 Н) и по подробному расчету (21162 Н) показывает, что приближенный расчет дает результат, увеличенный на 30%.

Натяжения в точках 1-3 определяют в обратном порядке:

S2 = S3/k2 = 2000/1,09 = 2180 H

S1 = S2 – q0·l2·ω + q0H = 2180 - 1840·2,685·0,3 + 1840·4,85 = 9621,9 H

Тяговое усилие на приводных звездочках [3, стр. 178]:

W = S8 + S1 + Wпр = S8 – S1 + (S8 +S1)·(k1 - 1) = 21162 – 9621,9 + (21162 + 9621,9)·(1,08-1)

W = 14000 H

По [1, табл.(3.1.10)] в качестве тягового органа принимаем две пластинчатые цепи М с разрушающей нагрузкой 224 кН типа 4 (с катковые с ребордами на катках), с шагом 200 мм, исполнения 2 (разборная цепь со сплошными валиками). [1, параграф 4.4]

Цепь тяговая М224 – 4 – 200 – 2 ГОСТ 588 – 81.

Разрушающая нагрузка 224 кН.

Расчетное усилие на одну цепь определяем по [3,(2.13)]:

Sp1=Smax/Cн=29931,5/1,8=16628,6Н

Где Сн – коэффициент неравномерности распределения нагрузки между тяговыми цепями; при двух цепях Сн = 1,6 – 1,8 в зависимости от точности изготовления и монтажа конвейера.

По [1,табл. (8.2)] число зубьев звездочек для тяговых цепей z = 8.

Динамическая нагрузка на цепи определяется по [1, (8.11)]:
