Сборник задач и расчетно-графических работ по технологии переработки полимеров

Принято, что отверждение протекает в диффузионной области.Построить на миллиметровой бумаге график зависимости U(τ).Путем графического интегрирования графика U(τ) найти значения γ:

γτ= и вычислить значение параметра влияния χ.Заполните таблицу.

Решение:

Величина U=src="images/referats/1402/image066.gif"> есть по существу скорость физико-химического взаимодействия между наполнителем и связующим.Для вычисления U продолжительность отверждения τ следует выразить в секундах. Величины Δx и U проходят через максимум, поэтому график U(τ) имеет экстремальную форму. Для графического интегрирования графика U(τ) необходимо:

1) определить количество массовых долей, приходящихся на 1 см2 площади графика – найти “цену” С одного квадратного сантиметра площади, ограниченной данным графиком;

2) выразить в квадратных сантиметрах площади Si полос, соответствующих продолжительности процесса 30;60;90;120;150;180;210;240 минут;

3) величина γ1=СS1; γ2=C(S1+S2); γ3=C(S1+S2+S3)…. γ8=C

Значения параметра влияния χ >1 не имеет реального смысла и обусловлены погрешностью данного метода расчёта.

Ответ: γmax=0,14; χmax=0,70

17. Определить среднюю толщину δ переходного слоя, образованного фенолоформальдегидным связующим массой m=12,96 г на поверхности S=86,4 м2 при массовой доле γ связующего, образовавшего переходный слой, γ=0,56. Плотность фенолоформальдегидного связующего ρ=1,2 г/см3.

Решение:

Средняя толщина переходного слоя определяется отношением объёма υ переходного слоя к его площади S:

δ=0,07∙10-4 см=0,07 мкм

Фенолформальдегидная смола образует на поверхности волокнистых наполнителей сравнительно тонкие переходные слои: 0,03 мкм – на поверхности лавсана (задача 9), 0,07 мкм – на поверхности капрона (задача 17).

Ответ: δ=0,07 мкм

18.Определить концентрации непрореагировавших олигомеров в объёме связующего С1 и в переходном слое С2, а также их разность ∆С=С2-С1 (движущую силу диффузии), если xсв=0,80; χ=0,17;γ=0,56.Общая масса связующего m=12,96 г. Расчет вести по модели 1 (см. рис.1):

Рис.1 Схема переходного слоя по модели 1

Плотность связующего ρ=1,2 г/см3.

В какую сторону диффундируют олигомерные молекулы в соответствии с полученными результатами ? Найти движущую силу диффузии ΔС=С2-С1.

Решение:

С1~ (1), С2~ (2), где V- объём связующего, υ- объём переходного слоя.

V= (3), υ= (4), y=xсв+χ (5).

Подставляя (3), (4), (5) в (1) и (2), получаем:

C1=масс. доли/см3=см-3

С2==0,00280 см-3

∆С=С2-С1=0,00280-0,04209=-0,03929≈-0,0393 см-3

Ответ: ∆С=-0,0393 см-3; олигомерные молекулы диффундируют из объёма связующего к поверхности наполнителя, т.к наполнитель ускоряет отверждение.

19. Определить среднюю толщину δ переходного слоя, образованного эпоксидным связующим массой m=12,96 г на поверхности наполнителя S=86,4 м2 при массовой доле связующего,образовавшего переходный слой,γ=0,90.Плотность эпоксидного связующего ρ=1,2 г/см3.

Решение:

Среднюю толщину переходного слоя можно оценить как отношение объёма переходного слоя υ к его поверхности S:

Δ=0,1125∙10-4 см=0,1125 мкм

Ответ: δ=0,1125∙10-4 см=0,1125 мкм

20. Вычислить коэффициент диффузии D, олигомерных молекул фенолоформальдегидного связующего к поверхности волокна капрон используя соотношение U=-DS(∆C/δ) (первый закон Фика), где скорость диффузии U=1,85∙10-5 с-1, движущая сила диффузии ∆С=-0,0393 см-3, толщина переходного слоя δ=0,07 мкм, площадь переходного слоя (поверхность диффузии) S=86,4 м2. S выразить в см2, δ- в см

Решение:

Из данного выражения первого закона Фика в конечных приращениях следует :

D1=-0,0382∙10-13=3,82∙10-15 см2/с.

Порядок полученной величины D1 соответствует известным значениям коэффициентов диффузии молекул низкомолекулярных веществ в твёрдых полимерах.

Ответ: D1=3,82∙10-15 см2/с

21. Вычислить коэффициент диффузии D2 олигомерных молекул фенолоформальдегидного связующего к поверхности волокна капрон, используя соотношение (второй закон Фика), где толщина переходного слоя (путь диффузии) δ=0,07 мкм, продолжительность процесса Δτ=90 мин. (необходимо Δτ выразить в секундах).

Решение:

Величины движущей силы диффузии ΔС=С2-С1 в левой и правой частях выражения для второго закона Фика в конечных приращениях сокращаются, поэтому указанное выражение принимает вид ,

откуда D2=.

Порядок величины D2 совпадает с порядком коэффициента диффузии D1, полученного в задаче 20 с использованием первого закона Фика. В принципе коэффициент диффузии D в обоих законах Фика – одна и та же величина.

Ответ: D2=8,98∙10-15 см2/с

22. Вычислить коэффициент диффузии D1 олигомерных молекул фенолоформальдегидного связующего к поверхности волокна капрон, используя соотношение U=-D1S(ΔC/δ) (первый закон Фика),где скорость диффузии U=1,85∙10-5 с-1, движущая сила диффузии ΔС=0,0377 см-3, толщина переходного слоя δ=0,07 мкм, площадь переходного слоя (поверхность диффузии) S=86,4 м2. S выразить в см2, δ- в см.

В данной задаче величина ΔС определена на основе модели 2 переходного слоя (рис.2)

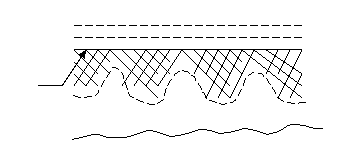

Рис.2 Схема переходного слоя по модели 2

Решение:

D1=3,98∙10-15

 Скачать реферат
