Самораспространяющийся высокотемпературный синтез

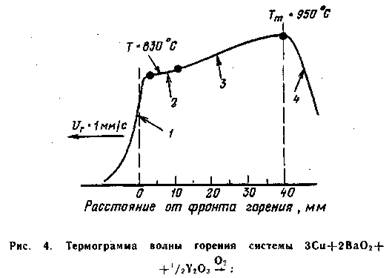

1 — окисление (горение) меди и разложение пероксида бария; 2 — образование расплава из купратов, начало растворения Y2O3; 3 — дальнейшее растворение Y2O3, кристаллизация Y123ТЕТРА; 4 — образова­ние Y123ОРТО

2. Тетрагональная фаза Y123 образуется после про­хождения фронта горения через 2—3 с.

3. О

рторомбическая фаза (сверхпроводящая) Y123 образуется после прохождения фронта, через 40—50 с.

Согласно имеющимся в настоящее время пред­ставлениям, в волне горения происходит плавление ВаО2 с его частичным разложением на ВаО и О2, а образовавшаяся дисперсия оксидных частиц в распла­ве растекается по поверхности частиц меди. После окисления и растворения меди в расплаве (с образо­ванием промежуточных купратов бария), происходит растворение Y2O3. Тетрагональная фаза Y123 образуется на завершающих стадиях синтеза путем кристаллиза­ции из раствора в расплаве в виде мелких ограненных монокристаллов.

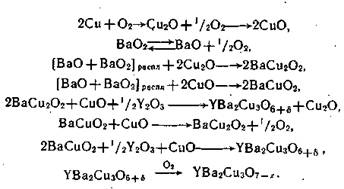

Из изложенных результатов следует химический механизм СВС-процесса, который можно представить в виде совокупности реакций:

Полученная информация о механизме взаимодействия компонентов свидетельствует о том, что образование ВТСП в СВС является сложным процессом. Основное тепловыделение, обеспечивающее распространение вол­ны синтеза и образование фазы (структуры) конечного целевого продукта, происходит неодновременно в про­странственно разделенных зонах.

Эта важная черта СВС Y123 расширяет возможности метода для регулирования свойств конечного продукта при различных воздействиях на более длительную стадию вторичных процессов. В то же время наличие этой стадии приводит к эффектам саморегулирования состава и структуры конечного продукта и слабой зависимости их от параметров горения. В качестве примера можно привести факт независимости содержа­ния кислорода в конечном продукте от плотности ших­ты (рис. 3). Основным параметром, влияющим на состав и структуру ВТСП, оказалась масса загрузки, от которой зависит скорость остывания. Увеличение массы загрузки приводит к повышению содержания кислорода, чистоты и сверхпроводящих параметров, т. е. к улучшению качества продукта [26].

Исследования самораспространяющегося высокотем­пературного синтеза керамических ВТСП привели к разработке (1988 г.) в Институте структурной макро­кинетики СВС-технологии порошков орторомбического Y123. Созданы две технологические установки: лабо­раторная (с производительностью 1 т/г) и опытная (до 10 т/г.). Обе они работают по следующей схеме:

Основой технологического процесса является полу­чение сверхпроводящего спека Y123ОРТО в качестве про­межуточной продукции. Переработка спека в порошок производится обычными, известными способами, преимущественно механическими. Созданная лабораторная установка успешно применяется также для синтеза ВТСП на основе других РЗМ. СВС-технология обладает неоспоримыми достоинствами: высокой производительностью, отсутствием затрат электроэнергии и сложного высокотемпературного оборудования, удовлетворитель­ным качеством порошков, относительно низкой себе­стоимостью продукции.

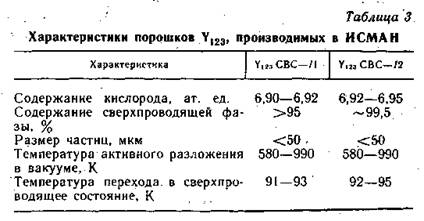

В зависимости от условий технологического про­цесса могут производиться порошки с содержанием кислорода ³ 6,9 ат. ед. и орторомбической фазы Y123 > 95% с размерами частиц и удельной по­верхностью в диапазоне соответственно 1—50 мкм и 0,04—7,50 м2/г. В настоящее время на опытном произ­водстве института выпускаются две марки порошков: Y123СВС—/1 и Y123СВС—/2. Некоторые их характери­стики приведены в табл. 3.

Применение метода СВС в новой проблеме ВТСП дало отличные результаты. Уже сейчас СВС-технология. порошков Y123 получила практическое использование. Порошки Y123 хорошо зарекомендовали себя для полу­чения: изделий (мишени для плазменного напыления) методом спекания; сложных композитов типа поли­мер—ВТСП; изделий (мишени и экраны) методом взрывного компактирования и т. д. СВС-порошки и изделия из них соответствуют уровню лучших отечест­венных и зарубежных образцов. Очевидно, что методом СВС могут быть получены не только ВТСП на основе иттрия и других РЗМ. но и другие — при соответ­ствующем подборе состава шихты и условий синтеза.

Феноменология горения и синтеза

Методика получения сложных оксидных материалов (керамики) методом СВС существенно отличается от традиционной. Общепринятый способ синтеза оксидных материалов основан на спекании смеси простых оксидов с образованием сложного по схеме:

где а — стехиометрический коэффициент; т, п — ин­дексы, I и и — число компонентов.

Синтез проводят в печах при высоких темпера­турах в кислородсодержащей среде в течение длитель­ного времени. Иногда в качестве реагентов используют 'карбонаты, нитраты, пероксиды. Специфи­ка СВС требует наличия в исходной смеси горючего и окислителя для осуществления процесса в режиме горения. Как правило, горючим при синтезе оксидных материалов может быть металл, иногда применяют его гидрид или другое соединение. Роль окисли­теля выполняет кислород. Реакция окисления металла является основной, она обеспечивает необходимое для СВС выделение теплоты. При этом кислород может быть использован из двух источников: внутрен­него (конденсированный легко разлагающийся нитрат, пероксид и т. д.) и внешнего (например, кислород воздуха или баллонный кислород). Во многих случаях для управления процессом возможны также комбини­рованные варианты. При синтезе сложных оксидов, как правило, в исходную смесь добавляют активный оксидный наполнитель, наличие которого дает воз­можность регулировать условия горения, а также способствует формированию конечного продукта, выступая в роли кристаллической матрицы для него. Кроме того, с помощью оксидных добавок можно варьировать электромагнитные или другие свойства продуктов.

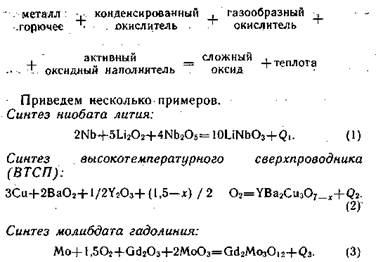

Таким образом, для получения оксидов методом СВС применяется следующая общая химическая схема:

Методика СВС проста: из порошков реагентов го­товится смесь, которая помещается (в виде свобод­ной засыпки или спрессованных таблеток) в установку, куда подается кислород (при необходимости) и прово­дится инициирование. Установка снабжена устройства­ми для гравиметрических измерений, а также для измерения скорости и температуры горения. После прохождения волны горения (синтеза) и остывания продукта экспериментатор имеет дело с готовым продуктом.

Основными величинами, характеризующими распро­странение фронта горения, являются линейная скорость горения (Цг) и развивающаяся при горении максималь­ная температура (Тт), которую определяют термоэлект­рическим методом с применением ППР-термопар, распо­ложенных в середине образцов. Скорость распростра­нения волны синтеза в простейших случаях измеряют двумя термопарами, размещенными на определенном расстоянии друг от друга, а также с помощью оптико-фотографических методов.
