Пожарная безопасность

В случаях, когда значения контролируемых параметров окружающей среды или скорости их изменения указывают на высокую вероятность возникновения пожара и взрыва, можно говорить о наличие взрывопожароопасной ситуации. При этом, параметрами, которые контролируются, могут быть как концентрация горючих газов, паров и их смесей в воздухе вокруг установок (оборудования), так и появление источников возго

рания в местах хранения и оборота горючих газов, жидкостей, твёрдых веществ и пыли.

Установки выявления и глушения взрывопожароопасных ситуаций в общем виде включают такие приспособления:

* - выявление взрывопожароопасных ситуаций;

* - коммутация и усиление сигналов;

* - исполнительные приспособления защиты.

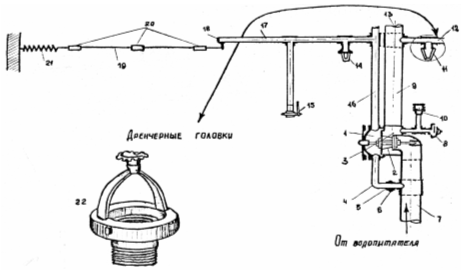

Рис. 4.9. Принципиальная схема дренчерной установки группового действия

1 – надклапная камера; 2 – дифференцированный клапан; 3 – камера клапан группового действия; 4 – соединительная трубка; 5 – диафрагма; 6 – гайка с диафрагмой; 7 – трубка от водопитателя; 8 – автомат пуска насосов; 9 – водопоставляющий трубопровод; 10 – электросигналы; 11 – дренчер; 12 – распределительный трубопровод; 13 – дренчерная сеть; 14 – спринклер; 15 – кран ручного включения; 16 – пусковой трубопровод; 17 – активный трубопровод; 18 –активный кран; 19 – проволока; 20 – легкоплавкие замки; 21 – пружина; 22 – дренчерная головка.

Установки позволяют осуществлять автоматическое измерение контролируемых параметров, распознавание сигналов при наличии взрывопожароопасной ситуации, преобразование и усиление этих сигналов, и выдачу команд на включение исполнительных приспособлений защиты.

Сущностью процесса прекращения взрыва является торможение химических реакций путём подачи в зону горения огнетушащих составов. Возможность прекращения взрыва обусловлена наличием некоторого промежутка времени от момента возникновения условий взрыва до его развития. Этот промежуток времени, условно названный периодом индукции (τинд), зависит от физико-химических свойств горючей смеси, а также от объёма и конфигурации защищаемого аппарата.

Для большинства горючих углеводородных смесей τинд составляет порядка 20% от общего времени взрыва.

Для того чтобы автоматическая система противовзрывной защиты отвечала своему назначению, должно выполняться следующее условие: ТАСПВ < τинд, то есть, время срабатывания защиты должно опережать время индуктивного периода.

Вероятность достижения граничных значений опасных факторов пожара или взрыва (НФП).

Согласно требований пожарной безопасности вероятность возникновения пожара или взрыва определяется по следующей зависимости:

,

где QНФП – вероятность достижения в течении года граничных значений опасных факторов пожара и взрыва (НФП), год-1;

QП – вероятность возникновения пожара или взрыва, год-1;

ρП и ρа – возможная эффективность (надёжность) профилактических и активных мер;

QнНФП – нормативная вероятность влияния НФП (принимается равной 10-6 год-1).

Значения граничных величин НФП, превышение которых не допускается с вероятностью выше нормативной, представлены в табл. 4.4.7.

Под обрушением конструкций понимается разрушительные последствия при взрывах в домах, а также при превышении времени огневого воздействия предела огнестойкости конструкций.

Вероятность возникновения пожара или взрыва в течении года рассчитывается по формуле:

где QГС = QГ QО – вероятность образования горючей смеси (QГ – вероятность появления горючего вещества; QО – вероятность появления окислителя, обычно QО = 1); Q ИВ = QТ QЭ Qτ – вероятность появления источника воспламенения; (QТ – вероятность появления теплового источника; QЭ – вероятность достаточной энергии источника; Qτ – вероятность достаточности времени существования источника).

Таблица 4.7.

Значения граничных величин НФП,

Вероятность появления достаточного для образования взрывоопасной смеси количества горючего вещества можно рассчитать по формуле:

,

где -λτ – интенсивность отказа оборудования в течении года, ч-1; τ – общее время работы оборудования в течении года, ч.

Значение λ вычисляют на основе данных о надёжности технологического оборудования, которые приводятся в документации к оборудованию.

Определение Q ИВ делают путём анализа условий появления в соответствующем объекте (помещении, технологическом оборудовании) источника, температура, энергия и время контакта которых с горючей средой достаточны для воспламенения.

Оценку величин ρП и ρа делают по надёжности функционирования соответствующих приспособлений и систем.

Условия безопасного применения электрооборудования регламентируется ПУЭ. Электрооборудование подразделяют на взрывозащищённое, пригодное для пожароопасных зон, и нормального выполнения. Во взрывоопасных зонах позволяется применять только взрывозащищённое электрооборудование, дифференцированное по уровням и видам взрывозащиты, категориям (характеризующиеся безопасным зазором, то есть максимальным диаметром отверстия, через которое пламя данной горючей смеси не способно пройти), группам (которые характеризуются Тс данной горючей смеси).

Во взрывоопасных помещениях и зонах внешних установок применяют специальное электроосветительное оборудование, выполненное в противовзрывном варианте.

4.7 Дымовые люки

Дымовые люки предназначены для обеспечения незадымляемости смежных помещений и уменьшения концентрации дыма в нижней зоне помещения, в котором возник пожар. Открыванием дымовых люков создаются более благоприятные условия для эвакуации людей из горящего здания, облегчается работа пожарных подразделений по тушению пожара.

Для удаления дыма в случае пожара в подвальном помещении нормы предусматривают устройство окон размером не менее 0,9 х 1,2м на каждые 1000м2 площади подвального помещения. Дымовой люк обычно перекрывается клапаном.
