Безотходная очистка гальваностоков

ВВЕДЕНИЕ

В настоящее время наиболее эффективными способами очистки гальваностоков являются сорбционно-ионообменные. Однако широкого промышленного применения они не нашли из-за высокой стоимости сорбентов и необходимости их регенерации. В то же время исследования последних лет показывают, что дорогие синтетические сорбенты могут быть заменены более дешевыми природными материалами ил

и отходами производства, например осадками сточных вод (СВ).

ОЧИСТКА ГАЛЬВАНОСТОКОВ С ИСПОЛЬЗОВАНИЕМ ОТХОДОВ ПРОИЗВОДСТВА

Осадки, образующиеся при ферритной очистке СВ гальванических производств, обладают значительной адсорбционной способностью по отношению к катионам тяжелых металлов и органическим веществам [1], однако их получение экономически невыгодно, поскольку расход энергии на нагрев большого объема гальваностоков до температуры 70 — 80 °С высок. Более целесообразно получать ферритные осадки из концентрированных суспензий гальванических шламов. Ферритизированные гальваношламы (ФГШ) имеют дефекты кристаллической решетки, что значительно усиливает их адсорбционные свойства и позволяет использовать для глубокой очистки СВ.

Ферритные осадки, которые использовали при исследовании процесса очистки С В от катионов металлов были получены в лабораторных условиях из реальны; шламов авиационного пред приятия. В абсолютно сухо" шламе было определено валовое содержание металлов, мг/кг: 19600 меди; 4920 никеля; 424 свинца; 468 цинка; 15000 хрома; 1280 кадмия; 34 кобальта.

В качестве модельных гальваностоков применяли растворы солей хрома(Ш), цинка, кадмия, никеля и меди различных концентраций. Растворы готовили из реактивов марок "хч" и "чда" на дистиллированной воде. Реальные СВ и известковое молоко для реагентной очистки были взяты со станции нейтрализации гальваностоков авиационного предприятия.

Сорбционную очистку СВ с применением ФГШ проводили следующим образом.

Ферритные осадки высушивали при 105 °С до постоянной массы, размалывали и с помощью сит отбирали фракцию с частицами размером 0,1 — 0,25 мм. В колбу с гальваностоками вносили требуемое количество ФГШ, закрывали ее плотной крышкой и встряхивали. Затем ФГШ отфильтровывали, фильтрат анализировали на содержание ионов металлов.

Очистку СВ известковым молоком проводили по общепринятой технологии. При реагентной очистке стоков с применением ФГШ в емкость с очищаемым раствором при перемешивании добавляли суспензию ферритизированного шлама влажностью ~95 % (соотношение масс ионов тяжелых металлов (ИТМ) и твердой фазы ФГШ 1:10). Затем смесь подщелачивали известковым молоком до рН = 7 - 7,5. После завершения процесса очистки отфильтровывали, образующийся осадок и анализировали фильтрат на содержание ИТМ.

Анализ воды на содержание ИТМ проводили атомно-абсорбционным методом с использованием атомно-адсорбционной способностью по отношению к катионам тяжелых металлов и органическим веществам [1], однако их получение экономически невыгодно, поскольку расход энергии на нагрев большого объема гальваностоков до температуры 70 — 80 °С высок. Более целесообразно получать ферритные осадки из концентрированных суспензий гальванических шламов. Ферритизированные гальваношламы (ФГШ) имеют дефекты кристаллической решетки, что значительно усиливает их адсорбционные свойства и позволяет использовать для глубокой очистки СВ.

Ферритные осадки, которые использовали при исследовании процесса очистки СВ от катионов металлов были получены в лабораторных условиях из реальны; шламов авиационного пред приятия. В абсолютно сухо" шламе было определено валовое содержание металлов, мг/кг: 19600 меди; 4920 никеля; 424 свинца; 468 цинка; 15000 хрома; 1280 кадмия; 34 кобальта.

Ферритные осадки высушивали при 105 °С до постоянной массы, размалывали и с помощью сит отбирали фракцию с частицами размером 0,1 — 0,25 мм. В колбу с гальваностоками вносили требуемое количество ФГШ, закрывали ее плотной крышкой и встряхивали. Затем ФГШ отфильтровывали, фильтрат анализировали на содержание ионов металлов.

Очистку СВ известковым молоком проводили по общепринятой технологии. При реагентной очистке стоков с применением ФГШ в емкость с очищаемым раствором при перемешивании добавляли суспензию ферритизированного шлама влажностью ~95 % (соотношение масс ионов тяжелых металлов (ИТМ) и твердой фазы ФГШ 1:10). Затем смесь подщелачивали известковым молоком до рН = 7 -н 7,5. После завершения процесса очистки отфильтровывали, образующийся осадок и анализировали фильтрат на содержание ИТМ.

Анализ воды на содержание ИТМ проводили атомно-абсорбционным методом с использованием атомно-абсорбционным методом с использованием атомно-абсорбционного спектрофотометра С-115 – М1, значение рН контролировали с помощью иономера И-130.

Согласно литературным данным, на эффективность процесса очистки СВ влияет ряд факторов: соотношение масс катионов металлов, содержащихся в СВ, и ФГШ (доза сорбента D = ЕМеп+: ФГШ), время обработки стоков, значение рН, устанавливающееся после введения сорбента в СВ. В ходе проведенных исследований были определены и оптимизированы основные параметры процесса очистки.

Степень очистки СВ можно рассчитать по формуле

а = (С„„ - а„„)/С„„-100%,

где Сии — исходное суммарное содержание ИТМ в СВ; Ско„ — конечное суммарное содержание ИТМ в очищенной воде.

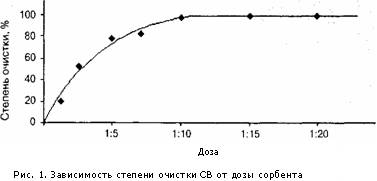

Зависимость степени очистки С В от дозы сорбента показана на рис. 1.

Минимальная доза, необходимая для очистки СВ от катионов металлов до требу емых нормативов, составляет 1:10. Незначительное улучшение качества воды наблюдается при дозе 1:15. Дальнейшее увеличение дозы практически не влияет на степень очистки стоков.

Также было установлено, что при увеличении времени обработки СВ степень очистки растет до определенного момента, затем рост прекращается. Оптимальное время обработки 60 — 80 мин.

ФГШ, получаемые в процессе ферритизации гальваношлама, имеют щелочной резерв, поэтому при их введении в очищаемые СВ наблюдается изменение исходного значения рН. При изучении влияния данного показателя на эффективность очистки установлено, что при рН = 8 - 9 значительно снижается концентрация цинка, кадмия и хрома в очищенной воде, при рН = 7 -7,5 — меди и никеля. При очистке смешанных СВ наиболее полное удаление всех металлов наблюдается при рН = 7,5 + 8,5, которое при необходимости достигается добавлением щелочных или кислотных реагентов (Са(ОН)2, H2S04).

Исследования, проведенные на модельных СВ, позволили определить оптимальные условия процесса очистки стоков от ИТМ. Полученные результаты были использованы при очистке гальваностоков авиационного предприятия (см. таблицу).

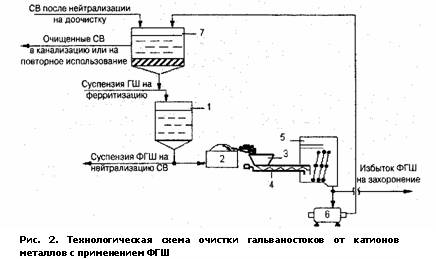

Применение ФГШ для реагентной и сорбционной очистки гальваностоков от ИТМ позволяет значительно повысить эффективность процесса. При нейтрализации СВ известковым молоком среднее значение степени очистки по всем металлам составляет 96,5 %, при добавлении суспензии ФГШ — уже 97,8 %, при сорбционной очистке — 98,8 %.

 Скачать реферат
