Спиральные антенны

D-диаметр спирали, S–шаг спирали

Рис.2.4.1. Цилиндрическая спиральная антенна.

Следует иметь в виду, что спиральные антенны имеют излучение с вращающейся поляризацией. При работе на передачу спиральная антенна излучает поле с вращающейся поляризацией, право или лево поляризованное, в зависимости от направления намот

ки спирали. При работе на прием она принимает либо поле вращающейся поляризации с направлением вращения, как и при передаче, либо поле любой линейной поляризации. При расчете К.Н.Д. антенны следует делать поправку на круговую поляризацию и от результата отнимать 3 dВ.

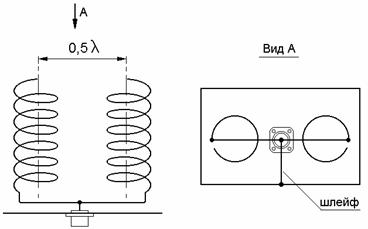

Для приема излучения с линейной поляризацией, чтобы не терять 3 dВ, можно применять антенну состоящую из двух близко расположенных параллельных спиралей, намотанных в противоположные стороны. Если антенна предназначена для работы только на одном радиолюбительском диапазоне, например 430 / 435 МГц, желательно заузить полосу пропускания антенны при помощи четвертьволнового короткозамкнутого шлейфа, выполненного из медного провода диаметром 2-3 мм или медной шинки, соединяющей разъем и экран (Рис. 2.4.2).

Рис.2.4.2.

Если спирали расположить в горизонтальной плоскости, то возможен прием волн с горизонтальной поляризацией, а при вертикальном расположении – с вертикальной поляризацией. Антенна из двух параллельно расположенных спиралей дает возможность при соединении спиралей параллельно получать входное сопротивление Rвх = (65-80) Ом, что удобно при питании ее обычным коаксиальным кабелем без согласующих устройств.

Для создания антенны с управляемой поляризацией, совмещают две противоположно направленные обмотки. Рис. 2.4.3. То есть делается двухзаходная спираль на одном каркасе с противоположным направлением намотки витков.

Спирали с противоположным направлением намотки развязаны относительно друг друга на 40 dВ, меняя сдвиг по фазе между токами в обеих обмотках можно управлять направлением поляризации.

В диапазонах 1200 мГц и выше антенну следует помещать не над экраном, а в коническом рупоре, что увеличивает в четыре раза коэффициент направленного действия такой антенны по сравнению с обычной спиралью такой же длины, а уровень боковых лепестков становится на 15 – 20 dВ ниже. Рис.4

Цилиндрическая спиральная антенна состоит из следующих основных частей: проволочной спирали, сплошного или сетчатого экрана, согласующего устройства. В конструкцию антенны могут входить так же диэлектрический каркас, на который наматывается спираль и диэлектрические растяжки, придающие антенне жесткость.

Если спираль крепится на сплошном каркасе из диэлектрика, то ее расчетные размеры должны быть уменьшены в 1/v раз. Спираль наматывается из проволоки, трубки либо плоской ленты. Как витки, так и экран необязательно делать круглыми, их можно делать квадратными или многоугольными. Длина витка спирали принимается равной средней длине волны заданного диапазона L=cp.

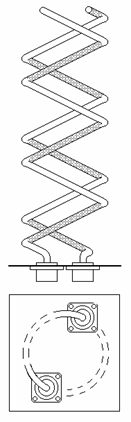

Рис.2.4.3Двухзаходная спиральная антенна

Рис.2.4.4 Конический рупор с противоположным направлением со спиральным возбудителем намотки витков

Шаг спирали находится из условия S=0,22, если необходимо получить круговую поляризацию поля, или из условия

если необходимо получить от антенны максимальный К.Н.Д. L – длина витка, S – шаг спирали, длина антенны. Входное сопротивление почти чисто активное.

Расстояние начала спирали от экрана выбирают равным 0,13. Диаметр диска экрана принимается равным (0.9 1,1); диаметр провода спирали берется порядка (0,03;0,05) cp.

Пример. Спиральная антенна для диапазона 70 см имеет шаг S = 15,4 см, число витков n = 7 и длину витка L = 54,5 см (диаметр спирали D = 16,7 см). Длина спирали 108 см. Диаметр экрана 70 см. Rвх = 109 Ом. G=11,4 dВ.

Если необходимо иметь согласование в широкой полосе частот, например, в телевизионном диапазоне ДМВ, можно применить широкополосной экспоненциальный трансформатор, в полосковом исполнении. Экспоненциальным трансформатором называется линия, по длине которой волновое сопротивление изменяется по экспоненциальному закону. См.Рис.2.4. 5 а. Это достигается изменением расстояния между проводниками или их диаметра и соответственно изменением погонной индуктивности и емкости трансформатора по всей его длине. Физическая сущность согласования экспоненциальным трансформатором заключается в том, что по мере увеличения его волнового сопротивления амплитуда напряжения возрастает, а амплитуда тока уменьшается, причем эти изменения происходят достаточно плавно, так, что режим бегущих волн практически сохраняется. На практике, особенно в диапазоне сверхвысоких частот, широко применяются отрезки линий, поперечные размеры которых изменяются по линейному закону. Изготовление таких трансформаторов проще, чем экспоненциальных и они близки по эффективности согласования к экспоненциальным. См. Рис.2.4.5Б.

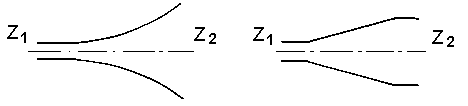

Рис.2.4. 5а Рис.2.4.5б

Рис.2.4.6

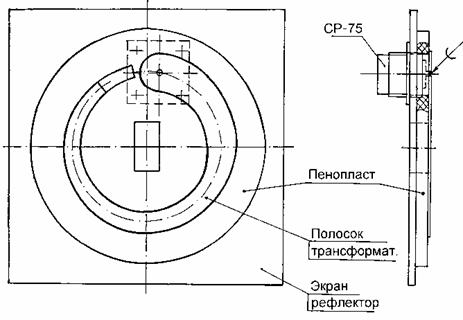

На рис.2.4.6 показан вариант выполнения широкополосного трансформатора в полосковом исполнении для спиральной антенны. Трансформатор представляет собой полосковую линию, переменной ширины, расположенную над экраном (рефлектором) антенны. Полосок вырезается из тонкой листовой меди или латуни толщиной 0,3-0,6 мм. Чтобы выдержать точное расстояние над экраном и хорошо закрепить полосок, на экран приклеить кольцо из пенопласта и на это кольцо приклеить полосок. При расчете волнового сопротивления учитывается диэлектрическая проницаемость пенопласта 1,1.

Так как полосок должен быть равен длине волны и чтобы он не занимал много места, его лучше выполнить по диаметру спирали. Рис. 2.4.6. Разделив полосок на десять равных частей, переносим размеры ширины полоска согласно Рис.2.4.7, на Рис.2.4.7а.

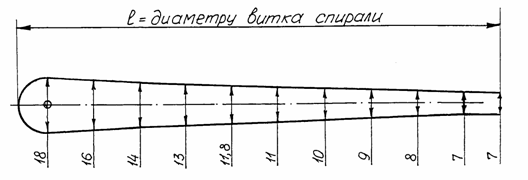

Рис. 2.4.7

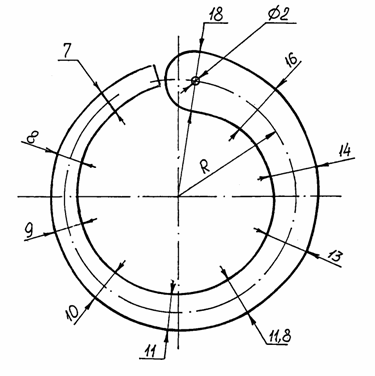

Рис. 2.4.7а

Толщина пенопласта 7 мм. В нашем примере трансформатор трансформирует 120 Ом в 75 Ом. Согласно графику можно изготовить трансформатор с другим коэффициентом трансформации. Рис.8.

На рис.2.4.9 антенна дециметрового диапазона, несущая траверса склеена из двух частей, прямоугольная стеклопластиковая труба от хоккейной клюшки, вторая часть круглая стеклопластиковая труба от лыжной палки. Каждый виток спирали опирается на четыре стеклотекстолитовые распорки. В качестве распорок использовалась крайняя секция от пластиковой телескопической удочки (хлыстик), который всегда можно приобрести в продаже отдельно (без удочки). По длине траверсы с постоянным шагом сверлятся отверстия, в которые вклеиваются на эпоксидный клей распорки. Спираль выполнена из медной шинки прямоугольного сечения. Несмотря на большую длину антенны, имеет хорошую жесткость. Антенна расчалена тонким капроновым шнуром, это придает антенне дополнительную жесткость, а так же защищает от птиц. Для уравновешивания конструкции с задней стороны экрана крепится металлическая труба с грузом на конце.
