Спиральные антенны

Работа однозаходных регулярных цилиндрических спиральных антенн и их модификаций в диапазоне частот возможна благодаря их дисперсионным свойствам, вследствие которых в широком диапазоне частот фазовая скорость поля вдоль оси спирали близка к скорости света, отражение от свободного конца спирали мало, длина волны в проводе спирали примерно равна длине витка.

В многозаходных цилиндрических сп

иральных антеннах рабочий диапазон дополнительно расширяется вследствие подавления в них ближайших низших и высших типов волн, искажающих диаграмму направленности основного типа.

Спиральные антенны с односторонней намоткой излучают поле с эллиптической, близкой к круговой, поляризацией. Направление вращения вектора поля соответствует направлению намотки спирали. Для получения линейной и управляемой поляризации используют спиральные антенны с двусторонней (встречной) намоткой.

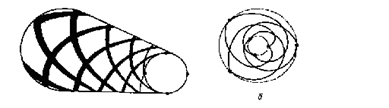

Рис.1.1.6. Эквиугольные спиральные антенны с двусторонней (встречной) намоткой: а – коническая четырехзаходная; б – плоская трехзаходная.

Форма частотно-независимых (плоских и конических эквиугольных) спиральных антенн определяется только углами. Каждой длине волны в пределах рабочего диапазона соответствует излучающий участок неизменной формы и постоянных электрических размеров. Поэтому ширина диаграммы направленности и входного сопротивления приближенно остаются постоянными в весьма широких диапазонах частот (10:1 .20:1).

Для получения однонаправленного излучения с эллиптической поляризацией в меньших диапазонах частот (2:1 . 4:1) нет необходимости строго выдерживать форму антенны в соответствии с условием частотной независимости. Если при переходе от одной длины волны к другой форма и электрические размеры излучающего элемента повторяются хотя бы приближенно, антенна работает в диапазоне частот с меньшим постоянством характеристик и параметров. Следуя этому, можно построить очень широкое, не подчиняющееся точно принципу частотной независимости семейство антенн в виде одно- или многозаходных спиралей, навитых (по различным законам намотки) на различных поверхностях вращения. Иногда такие антенны называют квазичастотно-независимыми.

Квазичастотно-независимые спиральные антенны для получения управляемой и линейной поляризации также выполняются с двусторонней намоткой. Для получения управляемой, линейной и круговой поляризации могут также применяться различные (цилиндрические, эквиугольные и др.) двухзаходные спиральные антенны.

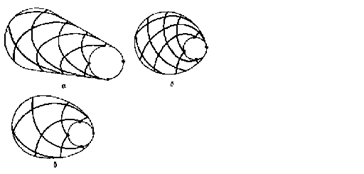

Рис.1.1.7. Квазичастотно-независимые спиральные антенны с двусторонней (встречной) намоткой и постоянным шагом: а – коническая четырехзаходная; б – полусферическая четырехзаходная; в – эллипсоидная четырехзаходная.

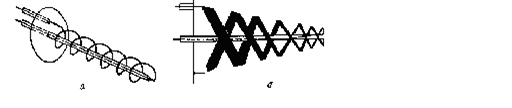

Рис.1.1.8. Двухзаходные спиральные антенны:

а – цилиндрическая однозаходная; б – эквиугольные коническая двузаходная.

Спиральные антенны позволяют формировать однонаправленные диаграммы направленности с шириной 2θ0,5≈(25…180)0, тороидальные с шириной 2θ0,5≈(45…90)0 и воронковые с шириной 2θ0,5≈(40…60)0. Поляризация излучения может быть эллиптической, близкой к круговой, управляемой, линейной. В большинстве случаев основными требованиями к спиральным антеннам являются способность работать в широком диапазоне частот с коэффициетом перекрытия обычно от 1,5 до 10 и в отдельных случаях больше, обеспечение эллептической, близкой к круговой, или управляемой поляризации, а не стабильность характеристик и параметров. Поэтому часто допускаются весьма значительные изменения характеристик и параметров в диапазоне частот: изменения ширины диаграммы направленности в полтора-два раза, увеличения коэффициента стоячей волны (КСВ) в отдельных точках диапазона до 1,5…2. Требования к уровню боковых лепестков и стабильности направления главного максимума также бывают не жесткими. Очень часто допускается уровень боковых лепестков, достигающий 30% по полю, и изменение направления главного максимума до 10% от 2θ00,5 .

Основным элементом всех спиральных антенн является проволочный или ленточный виток длиной, приблизительно равной λ (диаметр ~ λ/π), обтекаемый бегущей волной тока. В подавляющем большинстве случаев спиральные антенны возбуждаются коаксиальной линией. Поэтому по частотному диапазону область их применения на длинных волнах ограничена предельно допустимыми габаритами, а на коротких-достижимой точностью изготавления и технологичностью конструкции, высокочастотным пределом рабочего диапазона коаксиальных кабелей и возможностью конструктивной реализации нужной формы перехода от питающего коаксиального фидера к ветвям спиральной структуры.

Особенностью спиральных антенн является то, что они изготавливаются из тонких проводников круглого сечения или тонких металлических лент. Концентрация поля на кромках проводящих поверхностей оказывается значительной, а зазоры между соседними витками в той части антенны, которая работает на высокочастотном краю диапазона, невелики. Средний периметр сечения коаксиального кабеля, возбуждающего спиральную антенну, работающую на СВЧ, для исключения высших типов волн должен быть меньше λ, т.е. такие кабели имеют невысокую электрическую прочность. Следовательно, в диапазоне СВЧ спиральные антенны могут работать при малых и средних уровнях мощности (Р≤100 кВт).

Спиральная антенна любого типа (регулярная, эквиугольная, нерегулярная) может быть сконструирована для работы в полосе частот с коэффициентом перекрытия от 1,5 до 5 и более. При этом надо иметь в виду, что у конических и плоских эквиугольных спиральных антенн, частотно-независимых в рабочем диапазоне частот, верхняя граница которого приближенно определяется поперечными размерами структуры у вершины, а нижняя-поперечными размерами структурами у основания, диаграммы направленности и входное сопротивление изменяются периодически как функция логарифма частоты, хотя и в небольших пределах.

Цилиндрические, плоские и конические спиральные антенны с постоянным шагом, а также спиральные антенны на поверхности различных тел вращения (кроме эквиугольных конических) не являются частотно-независимыми. Поэтому в рабочем диапазоне частот их диаграммы направленности изменяются более-менее монотонно. У цилиндрических спиральных антенн с увеличением частоты диаграмма направленности сужается, а у плоских и конических с постоянным шагом-несколько расширяется. У квазичастотно-независимых спиральных антенн изменения характеристик и параметров от частоты может быть различными в зависимости от закона изменения угла намотки по длине антенны и формы поверхности, на которой она намотана.

Из перечисленных типов антенн большей направленностью обладают цилиндрические спиральные и зигзагообразные антенны ( 2θ0,5≥300, КНД≤25). Направленность частотно-независимых и квазичастотно-независимых антенн меньше ( 2θ0,5≥50…800; КНД≈2…12).
