Спиральные антенны

Введение

Современное состояние техники связи радиодиапазона нельзя представить без спиральных антенн. Этот тип антенных систем используется благодаря своим характерным качеством: широкополосность, эллиптическая поляризация поля при малых габаритах и простой конструкции .

Спиральные антенны используются как самостоятельно, так и в качестве элементов антенной решётки, облучателя,

например, зеркальной антенны, что к преимуществам спиральных антенн прибавляет и направленность.

Благодаря свойству эллиптической поляризации спиральные антенны нашли применение в техники космической связи, поскольку, в ряде случаев поляризация принимаемого сигнала может быть случайной, например, от объектов, положение которых в пространстве изменяется или может быть произвольным (эти объекты могут быть: самолёты, ракеты, спутники и т.д.)

В радиолокации антенны с вращающейся поляризацией позволяют уменьшить помехи создаваемые отражениями от осадков и от поверхности Земли, обусловленные тем, что направление вектора напряжённости электрического поля изменяется на обратное.

Поле с вращающейся поляризацией может применяться также при работе одной и той же антенны на передачу и приёма для увеличения развязки между каналами ( при этом излучаемые и принимаемые поля должны иметь противоположное направление вращение).

В настоящие время спиральные антенны широко применяются в качестве антенн устройств личной связи. Значительная доля сотовых телефонов, транковых аппаратов, и мобильных радиостанций содержат в своей конструкции спиральные антенны, работающие в режиме перпендикулярной оси излучения.

В настоящие время я собираюсь исследовать диаграммы направленности плоских спиральных и цилиндрических СА, проанализировать их зависимость от длинны, проследить изменение направленности при изменении параметров антенны. Так же сравнить характеристики СА между собой и с другими типами антенн.

В начале каждого раздела берется определенный тип СА. И дальше будут идти результаты компьютерного анализа для разных режимов и типов. Все расчеты и построения графиков будут проведены в программе МаthCAD 2001i.

Предполагается включение в приложения программ простейшего расчета характеристик спиральной антенны.

Особенностью теории СА является сложность расчета поля антенны.

Из различных конструкций диапазонных антенн эллиптической поляризации наибольшее применение получила спиральная антенна, предложенная Краусом в 1947 году, и ее различные модификации.

Чтобы иметь возможность производить расчет перечисленных характеристик и параметров СА в широком интервале частот, необходимо установить зависимость фазовых скоростей волн тока, распространяющихся вдоль провода в спирали от геометрии и частоты возбуждающего спираль напряжения.

Расчетам фазовой скорости волны тока, распространяющейсявдоль провода спирали, и установлению зависимости фазовых скоростей от геометрии и частоты возбуждающего спираль напряжения, посвящено много работ, первая попытка решения этой задачи принадлежит Поклингтону, который еще в 1897 году, решив задачу об определении фазовой скорости электромагнитной волны, распространяющейся вдоль прямого провода и вдоль кольца, пытался рассмотреть вопрос о распространении электромагнитной волны вдоль спирали. Это удалось ему сделать в ряде частных случаев. Если не считать отдельных работ в этом направлении, связанных с распространением электромагнитной волны в катушках интерес к этой теме возник в конце 40-х годов в связи с широким применением спиралей в качестве замедляющих структур.

Глава 1. Типы спиральных антенн

1.1 Типы спиральных антенн

Среди различных типов широкополосных антенн важное место занимают разнообразные спиральные антенны. Спиральные антенны являются слабо- и средненаправленными широкополосными антеннами эллиптической и управляемой поляризации. Они применяются в качестве самостоятельных антенн, возбудителей волноводно-рупорных антенн эллиптической и управляемой поляризации, элементов антенных решеток.

Спиральные антенны – это антенны поверхностных волн. По виду направителя (замедляющей системы) и способу обеспечения работы в широком диапазоне частот их можно разделить на:

· цилиндрические регулярные, у которых геометрические параметры (шаг, радиус, диаметр провода) постоянны по всей длине и широкополосность обусловлена наличием дисперсии фазовой скорости;

· эквиугольные или частотно-независимые (конические, плоские);

· нерегулярные, к которым можно отнести все другие типы спиральных антенн.

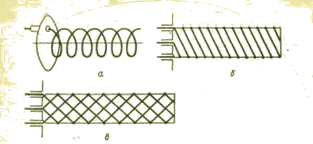

Рис.1.1.1. Цилиндрические регулярные спиральные антенны:

а – однозаходная с односторонней намоткой;

б – многозаходная (четырехзаходная) с односторонней намоткой;

в – многозаходная (четырехзаходная) с двусторонней (встречной) намоткой.

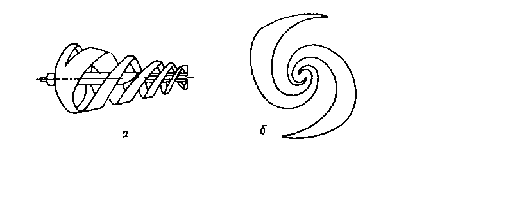

Рис.1.1.2 Эквиугольные спиральные антенны:

а – коническая ;

б – плоская .

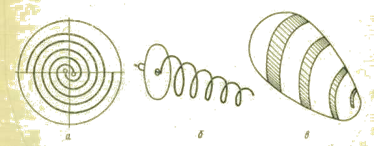

Рис.1.1. 3 Нерегулярные спиральные антенны:

а – плоская с постоянным шагом намотки (архимедова);

б – коническая с постоянным шагом намотки;

в – на поверхности эллипсоида вращения с постоянным углом намотки.

Рис.1.1.4 Нерегулярная цилиндрическая спиральная антенна (с переменным шагом)

По числу заходов (ветвей) и способу их намотки спиральные антенны могут быть одно- и многозаходные с односторонней или двусторонней (встречной) намотки.

Отсутствие или наличие дополнительного замедления фазовой скорости и способ его реализации позволяют разделить спиральные антенны на следующие типы:

· из гладкого провода в однородном диэлектрике (воздухе),

· из провода, обладающего собственным замедлением (импедансные спиральные антенны),

· из провода с собственным замедлением и с диэлектриком (импедансные спирально-диэлектрические антенны).

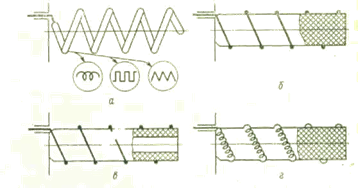

Рис. 1.1.5 Спиральные антенны с дополнительным замедлением:

а – импедансная;

б,в – спирально-диэлектрическая;

г – импедансная спирально-диэлектрическая.

Одним из основных свойств спиральных антенн является их способность работать в широкой полосе частот с коэффициентом перекрытия от 1.5 до 10 и более. Все спиральные антенны – это антенны бегущей волны, но одно обстоятельство само по себе не обуславливает работы спиральных антенн в диапазоне частот с таким коэффициентом перекрытия.
