Состав и характеристика сетевого оборудования

В идеале можно представить себе универсальное коммуникационное устройство, имеющее достаточное количество портов для подключения сетевых адаптеров, которые объединяются в группы с программируемыми функциями взаимоотношений между собой (по алгоритму повторителя, коммутатора или маршрутизатора). Однако известно, что всякая универсализация всегда вредит качеству выполнения узких специальных функци

й и, возможно поэтому, на современном уровне развития техники такое полностью универсальное устройство пока не появилось, хотя отдельное совмещение функций в одном устройстве иногда выполняется.

Так маршрутизаторы часто могут работать и в качестве мостов, в зависимости от того, как сконфигурировано администратором их программное обеспечение. А вот функции повторителя требуют высокого быстродействия, которое может быть достигнуто только на сугубо аппаратном уровне. Поэтому функции повторителя не объединяются с функциями моста или маршрутизатора.

Для совмещения функций может быть использован другой подход. В специальных устройствах – модульных концентраторах – отдельные компоненты, выполняющие одну из трех описанных основных функций, реализованы в виде модулей, устанавливаемых в общем корпусе. При этом межмодульные связи организуются не внешним образом, как это делается, когда модули представляют собой отдельные устройства, а по внутренним шинам единого устройства.

Модульные многофункциональные устройства часто называют концентраторами, подчеркивая их централизующую роль в сети. При этом термин «концентратор» используется не как синоним термина повторитель, а в более широком смысле. Нужно хорошо понимать в каждом конкретном случае функциональное назначение отдельных модулей такого концентратора. В зависимости от комплектации модульный многофункциональный концентратор может сочетать функции и повторителя (причем различных технологий), и моста, и коммутатора, и маршрутизатора, а может выполнять и только одну из них.

1.9 Функциональное соответствие видов коммуникационного оборудования уровням модели OSI

Лучшим способом для понимания отличий между сетевыми адаптерами, повторителями, мостами / коммутаторами и маршрутизаторами является рассмотрение их работы в терминах модели OSI. Соотношение между функциями этих устройств и уровнями модели OSI показано на рисунке 6.

Повторитель, который регенерирует сигналы, за счет чего позволяет увеличивать длину сети, работает на физическом уровне.

Сетевой адаптер работает на физическом и канальном уровнях. К физическому уровню относится та часть функций сетевого адаптера, которая связана с приемом и передачей сигналов по линии связи, а получение доступа к разделяемой среде передачи, распознавание МАС-адреса компьютера – это уже функция канального уровня.

Мосты выполняют большую часть своей работы на канальном уровне. Для них сеть представляется набором МАС-адресов устройств. Они извлекают эти адреса из заголовков, добавленных к пакетам на канальном уровне, и используют их во время обработки пакетов для принятия решения о том, на какой порт отправить тот или иной пакет. Мосты не имеют доступа к информации об адресах сетей, относящейся к более высокому уровню. Поэтому они ограничены в принятии решений о возможных путях или маршрутах перемещения пакетов по сети.

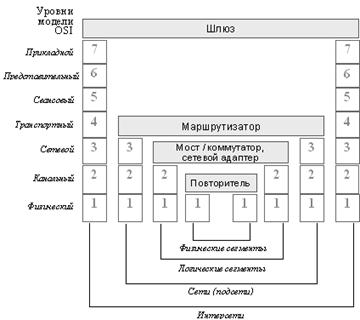

Рис. 6. Соответствие функций коммуникационного оборудования модели OSI

Маршрутизаторы работают на сетевом уровне модели OSI. Для маршрутизаторов сеть – это набор сетевых адресов устройств и множество сетевых путей. Маршрутизаторы анализируют все возможные пути между любыми двумя узлами сети и выбирают самый короткий из них. При выборе могут приниматься во внимание и другие факторы, например, состояние промежуточных узлов и линий связи, пропускная способность линий или стоимость передачи данных.

Для того, чтобы маршрутизатор мог выполнять возложенные на него функции ему должна быть доступна более развернутая информация о сети, нежели та, которая доступна мосту. В заголовке пакета сетевого уровня кроме сетевого адреса имеются данные, например, о критерии, который должен быть использован при выборе маршрута, о времени жизни пакета в сети, о том, какому протоколу верхнего уровня принадлежит пакет.

Благодаря использованию дополнительной информации, маршрутизатор может осуществлять больше операций с пакетами, чем мост / коммутатор. Поэтому программное обеспечение, необходимое для работы маршрутизатора, является более сложным.

На рисунке 6 показан еще один тип коммуникационных устройств – шлюз, который может работать на любом уровне модели OSI. Шлюз (gateway) – это устройство, выполняющее трансляцию протоколов. Шлюз размещается между взаимодействующими сетями и служит посредником, переводящим сообщения, поступающие из одной сети, в формат другой сети. Шлюз может быть реализован как чисто программными средствами, установленными на обычном компьютере, так и на базе специализированного компьютера. Трансляция одного стека протоколов в другой представляет собой сложную интеллектуальную задачу, требующую максимально полной информации о сети, поэтому шлюз использует заголовки всех транслируемых протоколов.

2. Характеристика локальной вычислительной сети

2.1 Медный кабель «ВИТАЯ ПАРА», назначение и характеристики

Общие положения и классификация кабеля типа» витая пара»

Кабели на основе витых пар с медными проводниками, применяемые в СКС, предназначены для передачи электрических сигналов

Кабель содержит несколько скрученных с различными шагами витых пар проводов и может иметь несколько дополнительных защитных, экранирующих и технологических элементов, которые образуют сердечник.

Каждый провод снабжается изоляцией из сплошного или вспененного диэлектрика.

Использование последнего несколько снижает удельную массу кабеля и значительно улучшает его частотные свойства, однако приводит к удорожанию готового изделия.

На сердечник наложена защитная оболочка в виде шланга, в большем или меньшем объеме предохраняющая витые пары от внешних воздействий и сохраняющая структуру сердечника во время прокладки и эксплуатации.

Наличие общей внешней защитной оболочки сердечника является основанием для отнесения рассматриваемой конструкции к классу кабелей.

В зависимости от основной области применения и соответственно конструкции, кабельные изделия для СКС на основе витых пар подразделяются на четыре основных вида:

 горизонтальный кабель;

 магистральный кабель;

Кабели СКС должны отвечать требованиям пожарной безопасности».

На основе кабелей «витая пара» могут быть реализованы все три подсистемы СКС, хотя на внешних магистралях их применение для высокоскоростных приложений класса D затруднено ввиду достаточно жестких физических ограничений на максимальную длину сегмента.
