Состав и характеристика сетевого оборудования

Катушки изготавливаются из пластмассы, дерева или фанеры

2.1.2 Магистральный кабель, конструктивные особенности

Магистральный кабель предназначен для использования в магистральных подсистемах СКС для связи между собой помещений кроссовых.

В подсистеме внешних магистралей обычно большая часть маршрута прокладывается горизонтально, в подсистеме внутренних магистралей – вертикально. <

p>С целью снижения коэффициента затухания проводники изготавливаются из монолитной медной проволоки.

В отличие от горизонтального кабеля магистральные конструкции содержат более четырех витых пар и поэтому часто называются многопарными.

Аналогично горизонтальным кабелям они различаются по категориям от 3 до 5, причем магистральные кабели категории 4 встречаются на практике очень редко.

Конструкция кабеля зависит от его емкости.

Таблица 3.

При числе пар до 25 они помещаются в общую оболочку.

В случае емкости свыше 25 пар они разбиваются на пучки по 25 пар в каждом, совокупность которых образует кабельный сердечник

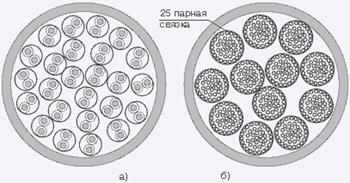

Рис. 10. Многопарные магистральные кабели:

а) 25-парный кабель категории 5

б) 300-парный кабель категории 3

В некоторых конструкциях в качестве основы сердечника использован центральный стеклопластиковый стержень.

Провода одного пучка скрепляются полиэтиленовыми ленточками.

Снаружи сердечник защищается общей диэлектрической оболочкой.

Кроме неэкранированных магистральных кабелей в ограниченном количестве производятся S/UTP-конструкции, у которых под внешней диэлектрической оболочкой находится экран, закрывающий кабельный сердечник.

Аналогично горизонтальным кабелям на их оболочку наносится маркировка, включающая в себя тип, данные по диаметру проводников и их количеству, наименование тестирующей лаборатории, а также футовые или метровые метки длины.

Погонная масса 25-парного кабеля категории 5 равна обычно ISO-190 кг/км, рабочий диапазон температур составляет от -20 до +60 °С.

Они отличаются тем, что кабельный сердечник образуют не отдельные витые пары, а двух- или четырехпарные элементы, аналогичные по конструкции горизонтальному кабелю и снабженные индивидуальной защитной оболочкой.

Для увеличения прочности и устойчивости к различным механическим воздействиям в качестве основы сердечника многоэлементного кабеля может применяться центральный стеклопластиковый пруток.

Магистральные кабели подразделяются на кабели внутренней и внешней прокладки.

Основным отличием кабеля внешней прокладки от внутриобъектного является применение специальных мер и конструктивных решений по защите кабельного сердечника от попадания в него влаги.

Наиболее часто эта проблема решается использованием внешней полиэтиленовой оболочки.

Дополнительная защита кабельного сердечника от попадания влаги и механических воздействий выполняется броней из алюминиевой или стальной гофрированной ленты.

Горизонтальные кабели с граничной частотой свыше 100 МГЦ

В настоящее время на рынке компонентов СКС предлагается ряд типов серийных горизонтальных кабелей, характеристики которых существенно превышают требования стандартов категории 5.

Общими чертами неэкранированных конструкций рассматриваемой группы является следующее:

 все они обеспечивают получение величины параметра ACR порядка 10 дБ на частотах примерно 150–200 МГц, то есть соответствуют характеристикам кабеля перспективной категории 6;

 увеличение параметра ACR достигнуто главным образом за счет улучшения параметра NEXT, хотя определенная доля может быть обеспечена уменьшением погонного затухания;

 характеристики кабелей нормируются до частот порядка 350–550 МГц из соображений использования их для передачи сигналов однонаправленных приложений, под которыми на практике в подавляющем большинстве случаев понимается многоканальное эфирное и кабельное телевидение.

При этом достаточно четко прослеживается деление рассматриваемых конструкций на два подкласса с граничными частотами, соответственно 350 и 550 МГц.

Модели «младшего» подкласса часто отличаются от обычных кабелей категории 5 только несколько лучшими значениями параметра NEXT и PS-NEXT, тогда как высокочастотные изделия имеют наряду с улучшенными характеристиками переходного затухания также меньшее затухание.

Дальнейшее увеличение рабочих частот горизонтальных кабелей обычных СКС без индивидуальной подборки параметров отдельных пар с возможностью их использования для сетей передачи данных (то есть по критерию ACR=10 дБ) по мнению многих специалистов при современном уровне техники возможно только на экранированных конструкциях.

Отметим, что многие кабельные заводы выпускают экранированные кабели из витых пар, характеристики которых нормируются на частотах вплоть до 1 ГГц.

Основной областью их применения считаются системы SOHO и передача сигналов приложений класса F.

Для уменьшения затухания применяется увеличение диаметра медной жилы проводника до 0,55 мм против типовых для витой пары категории 5 значений 0,51–0,53 мм и использования изоляционных покрытий с уменьшенными диэлектрическими потерями, в частности, из вспененных материалов. Этим, кстати, объясняется несколько большая погонная масса и внешний диаметр по сравнению с кабелями категории 5.

Работы по увеличению параметра NEXT ведутся в двух направлениях.

Первое из них основано на сохранении структуры сердечника в процессе прокладки и эксплуатации и базируется на введении в состав кабельного сердечника дополнительного элемента, выполняющего функции его силовой основы.

В качестве такого элемента может быть использован центральный пластиковый пруток или полиэтиленовый профилированный элемент типа С (Central Crosstalk Cancellation) в форме четырехлучевой звезды в поперечном сечении.

Рис. 11.Конструкция горизонтального кабеля

Последний дополнительно за счет укладки каждой пары в индивидуальный паз разносит их друг от друга, что сопровождается заметным увеличением параметра NEXT.

2.2 Технические характеристики Оптоволоконных кабелей

2.2.1 Кабель бокового свечения:

Кабель бокового свечения решает многие проблемы освещения архитектурных зданий и сооружений. Особенно это касается современной архитектуры, а также мостов, шпилей, радио-телевизионных башен бассейнов и фонтанов. Экономичность, простота обслуживания и монтажа, возможность цветодинамики – неоспоримые преймущества перед традиционными видами подсветки. Может служить заменой неоновых трубок в рекламе, используется в дизайне интерьера.
