Состав и характеристика сетевого оборудования

На основании этого большинство электрических кабелей предназначено для применения внутри здания.

Имеется также ограниченная номенклатура кабелей на основе витых пар, которые могут прокладываться между зданиями (так называемые уличные кабели или outdoor – кабели).

2.1.1 Горизонтальный кабель типа «витая пара», конструктивные особенности

Горизонтальный кабель типа «витая пара», предна

значен для использования в горизонтальной подсистеме на участке от коммутационного оборудования в кроссовой этажа до информационных розеток рабочих мест.

Наиболее распространенные на практике конструкции содержат четыре витые пары.

По видам скрутки проводников горизонтального кабеля различают парную и четверочную (см. рисунок 7).

Рис. 7. Виды скруток витых пар: а) парная; б) четверочная

Четверочная скрутка позволяет добиться меньших внешних габаритов кабеля, большей стабильности его конструкции и лучших электрических характеристик, однако кабель с четверочной скруткой более сложен в производстве и разделке и поэтому достаточно мало распространен в технике СКС.

В качестве материала изоляции проводников обычно используется поливинилхлорид, встречаются также другие изоляционные материалы, например, полиолефин, полиэтилен и полипропилен.

Применяются как сплошные, так и вспененные материалы, причем последние позволяют получить несколько лучшие электрические характеристики, однако являются более дорогими и применяются преимущественно в кабелях с верхней граничной частотой выше 100 МГц.

С целью снижения уровня затухания проводники горизонтального кабеля изготавливаются из монолитной (Solid) медной проволоки.

Отдельные витые пары образуют кабельный сердечник, покрытый общей для всех пар внешней защитной изоляционной оболочкой толщиной примерно 0,5–0,6 мм.

Для придания сердечнику определенной структуры в процессе производства и ее сохранения во время эксплуатации может применяться обмотка пар полимерными ленточками или нитями.

Облегчение разделки некоторых конструкций кабелей обеспечивается использованием разрывной нити (rip-cord), расположенной под оболочкой. При вытягивании эта нить делает на оболочке продольный разрез и открывает доступ к кабельному сердечнику.

Кабели «витая пара», у которых под общей оболочкой находятся три и более четырехпарных элемента, относятся к многопарным.

Для изготовления внешней оболочки наряду с обычным поливинил-хлоридом достаточно часто применяется материал типа компаунда, который не содержит галогенов и не поддерживает горения, а также так называемые малодымные полимеры.

Полному вытеснению поливинилхлорида из материалов оболочки препятствует тот факт, что переход на оболочку из негорючих материалов немедленно увеличивает цену готового продукта примерно на 20–30 процентов, а не содержащие галогенов компаунды обладают низкой огнестойкостью.

Внешняя оболочка окрашивается обычно в серый цвет различных оттенков, встречаются также другие стандартные для конкретного производителя цвета (синий, фиолетовый, белый, красный).

Оранжевая окраска обычно указывает на то, что оболочка изготовлена из негорючего материала и кабель может быть использован для прокладки в так называемых plenum‑полостях.

Конструкции, предназначенные для внешней прокладки, снабжаются полиэтиленовой оболочкой, так как этот материал обладает существенно более высокой влагостойкостью по сравнению с поливинилхлоридом и огнестойким компаундом.

На внешнюю оболочку наносятся маркирующие надписи, в которых указывается тип кабеля, диаметр и тип проводников, характеристики оболочки, наименование производителя и его фирменное обозначение кабеля, наименование стандарта и сертифицирующей лаборатории, а также футовые или метровые метки длины.

По двум последним параметрам имеются определенные различия между американскими и европейскими кабельными компаниями.

Так, основной сертифицирующей лабораторией для американских производителей кабельной продукции является UL Laboratory, европейские обращаются в датскую испытательную организацию DELTA.

Американские кабельные компании применяют в основном футовые метки длины, европейские изготовители используют метровый дискрет этого параметра

Экранированный и неэкранированный горизонтальный кабель типа «витая пара»

В зависимости от наличия или отсутствия дополнительных экранирующих покрытий отдельных витых пар и / или сердечника в целом горизонтальные кабели из витых пар подразделяются на неэкранированные и экранированные.

В свою очередь, среди экранированных конструкций различают кабели с общим внешним экраном, с экранами для каждой пары и с одновременным экранированием отдельных пар и сердечника в целом.

Экранирование применяют для повышения переходного затухания (NEXT), снижения уровня ЭМИ и для повышения помехозащищенности.

Внешний вид различных вариантов кабелей изображен на рисунке

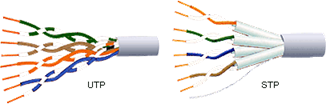

Рис. 8. Конструкции горизонтальных кабелей

Наибольшее распространение для экранирования отдельных пар получили металлизированные алюминием тонкие полимерные пленки, причем известны конструкции с ориентацией стороны металлизации как внутрь, так и наружу.

Внешние экраны, окружающие кабельный сердечник, изготавливаются из такой же пленки, или же выполняются в виде оплетки из оцинкованной медной проволоки.

В состав конструкции пленочного экрана обычно вводится дополнительный тонкий неизолированный медный луженый или оцинкованный дренажный проводник диаметром около 0,5 мм.

В функции последнего входит обеспечение электрической непрерывности экрана при случайных разрывах пленки во время прокладки и эксплуатации.

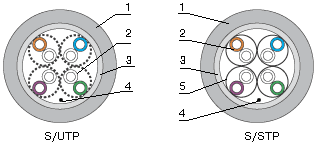

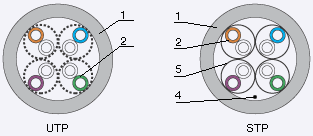

Рис. 9. Экранированный и неэкранированный кабель «витая пара»

1. Внешняя оболочка

2. Витая пара

3. Общий экран

4. Дренажный проводник

5. Экран витой пары

На практике получили достаточно широкое распространение кабели «витая пара» с общим пленочным экраном, который дополняется оплеткой. Пленочные экраны хорошо защищают кабель от высокочастотных помех (RFI), а экраны в виде оплетки – от низкочастотных (EMI), то есть двухслойный экран рассматриваемого вида обеспечивает надежное экранирование кабельного сердечника во всем диапазоне частот.
