Состав и характеристика сетевого оборудования

* Значение коэффициента затухания приводится для частоты 5 МГц.

** Кабель имеет дополнительно 12 изолированных проводников по 1мм2, аналогично (рис. 12.1)

Некоторые особенности коаксиальных кабелей:

1. Кабели имеют продольную герметизацию по экрану.

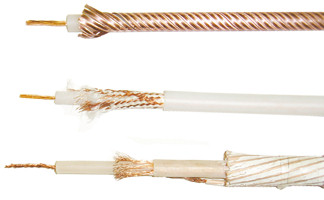

2. Кабели различаются вариантами исполнения экранирующего проводника (рис. 13):

– экран, накладываемый путем навивки тонких м

едных проволок на изолированный сердечник,

– экран из плоских медных лент,

– экран, выполняемый посредством оплетки с чередованием медных проволок и полиэфирной нити.

3. Для кабелей морского исполнения броня кабеля пропитывается под давлением специальными антикоррозионными составами, предназначенными для защиты металла в условиях морского тумана и контакта с морской водой.

В настоящее время основные области применения коаксиальных кабелей – морской траловый флот и глубоководные геофизические и геологические исследования, в том числе буксировка подводных аппаратов и буровых станков, видеосъемка, отбор донных проб.

2.4 Fast Ethernet

Ethernet, не смотря на весь его успех, никогда не был элегантным. Сетевые платы имеют только рудиментарные понятие об интеллекте. Они действительно сначала посылают пакет, а только затем смотрят, передавал ли данные кто-либо еще одновременно с ними. Кто-то сравнил Ethernet с обществом, в котором люди могут общаться друг с другом, только когда все кричат одновременно.

Как и его предшественник, Fast Ethernet использует метод передачи данных CSMACD (Carrier Sense Multiple Access with Collision Detection – Множественныый доступ к среде с контролем несущей и обнаружением коллизий). За этим длинным и непонятным акронимом скрывается очень простая технология. Когда плата Ethernet должна послать сообщение, то сначала она ждет наступления тишины, затем отправляет пакет и одновременно слушает, не послал ли кто-нибудь сообщение одновременно с ним. Если это произошло, то оба пакета не доходят до адресата. Если коллизии не было, а плата должна продолжать передавать данные, она все равно ждет несколько микросекунд, прежде чем снова попытается послать новую порцию. Это сделано для того, чтобы другие платы также могли работать и никто не смог захватить канал монопольно. В случае коллизии, оба устройства замолкают на небольшой промежуток времени, сгенерированный случайным образом, а затем предпринимают новую попытку передать данные.

Из-за коллизий ни Ethernet, ни Fast Ethernet никогда не смогут достичь своей максимальной производительности 10 или 100 Мбит/с. Как только начинает увеличиваться трафик сети, временные задержки между посылками отдельных пакетов сокращаются, а количество коллизий увеличивается. Реальная производительность Ethernet не может превышать 70% его потенциальной пропускной способности, и может еще ниже, если линия серьезно перегружена.

Ethernet использует размер пакета 1516 байт, который прекрасно подходил, когда он только создавался. Сегодня это считается недостатком, когда Ethernet используется для взаимодействия серверов, поскольку серверы и линии связи имеют обыкновение обмениваться большим количеством маленьких пакетов, что перегружает сеть. Кроме того, Fast Ethernet налагает ограничение на расстояние между подключаемыми устройствами – не более 100 метров и это заставляет проявлять дополнительную осторожность при проектировании таких сетей.

Сначала Ethernet был спроектирован на основе шинной топологии, когда все устройства подключались к общему кабелю, тонкому или толстому. Применение витой пары лишь частично изменило протокол. При использовании коаксиального кабеля коллизия определялась сразу всеми станциями. В случае с витой парой используется «jam» сигнал, как только станция определяет коллизию, то она посылает сигнал концентратору, последний в свою очередь рассылает «jam» всем подключенным к нему устройствам.

Для того чтобы снизить перегрузку, сети стандарта Ethernet разбиваются на сегменты, которые объединяются с помощью мостов и маршрутизаторов. Это позволяет передавать между сегментами лишь необходимый трафик. Сообщение, передаваемое между двумя станциями в одном сегменте, не будет передано в другой и не сможет вызвать в нем перегрузки.

Сегодня при построении центральной магистрали, объединяющей серверы используют коммутируемый Ethernet. Ethernet‑коммутаторы можно рассматривать как высокоскоростные многопортовые мосты, которые в состоянии самостоятельно определить, в какой из его портов адресован пакет. Коммутатор просматривает заголовки пакетов и таким образом составляет таблицу, определяющую, где находится тот или иной абонент с таким физическим адресом. Это позволяет ограничить область распространения пакета и снизить вероятность переполнения, посылая его только в нужный порт. Только широковещательные пакеты рассылаются по всем портам.

2.4.1 100BaseT – старший брат 10BaseT

Идея технологии Fast Ethernet родилась в 1992 году. В августе следующего года группа производителей объединилась в Союз Fast Ethernet (Fast Ethernet Alliance, FEA). Целью FEA было как можно скорее получить формальное одобрение Fast Ethernet от комитета 802.3 Института инженеров по электротехнике и радиоэлектронике (Institute of Electrical and Electronic Engineers, IEEE), так как именно этот комитет занимается стандартами для Ethernet. Удача сопутствовала новой технологии и поддерживающему ее альянсу: в июне 1995 года все формальные процедуры были завершены, и технологии Fast Ethernet присвоили наименование 802.3u.

С легкой руки IEEE Fast Ethernet именуется 100BaseT. Объясняется это просто: 100BaseT является расширением стандарта 10BaseT с пропускной способностью от 10 М бит/с до 100 Мбит/с. Стандарт 100BaseT включает в себя протокол обработки множественного доступа с опознаванием несущей и обнаружением конфликтов CSMA/CD (Carrier Sense Multiple Access with Collision Detection), который используется и в 10BaseT. Кроме того, Fast Ethernet может работать на кабелях нескольких типов, в том числе и на витой паре. Оба эти свойства нового стандарта весьма важны для потенциальных покупателей, и именно благодаря им 100BaseT оказывается удачным путем миграции сетей на базе 10BaseT.

Главным коммерческим аргументом в пользу 100BaseT является то, что Fast Ethernet базируется на наследуемой технологии. Так как в Fast Ethernet используется тот же протокол передачи сообщений, что и в старых версиях Ethernet, а кабельные системы этих стандартов совместимы, для перехода к 100BaseT от 10BaseT требуются меньшие капитальные вложения, чем для установки других видов высокоскоростных сетей. Кроме того, поскольку 100BaseT представляет собой продолжение старого стандарта Ethernet, все инструментальные средства и процедуры анализа работы сети, а также все программное обеспечение, работающее на старых сетях Ethernet должны в данном стандарте сохранить работоспособность. Следовательно, среда 100BaseT будет знакома администраторам сетей, имеющим опыт работы с Ethernet. А значит, обучение персонала займет меньше времени и обойдется существенно дешевле.
