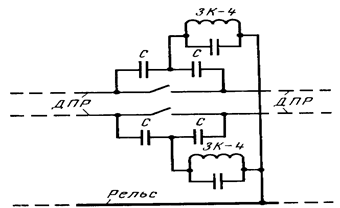

Рис. П.1.3 Схема обхода разъединителя

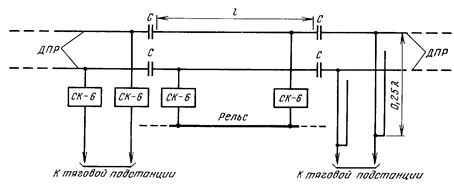

Несколько сложнее осуществляется высокочастотный обход тяговой подстанции (рис.4), где линии ДПР противоположных направлений подключаются не к общему, а к различным трансформаторам. Здесь, кроме установки конденсаторов С, приходится подвешивать отрезок соединительной линии

l, а в каждый из проводов фидера ДПР включать контуры СК-6 во избежание возможности утечки высокочастотных токов в тяговую подстанцию.

Рис. П.1.4 Схема обхода трансформаторной подстанции

Для этой цели вместо контуров могут быть применены отрезки однопроводных линий длиной 0,25l (как это показано на рассматриваемом рисунке) с правой стороны. Применение такого способа возможно, если расстояние от железнодорожного полотна до трансформатора тяговой подстанции превышает 0,25l. Контуры СК-6, включенные между каждым из проводов соединительной линии и рельсом, выполняют ту же функцию, что контуры ЗК-4 в схеме на рис. П.1.3

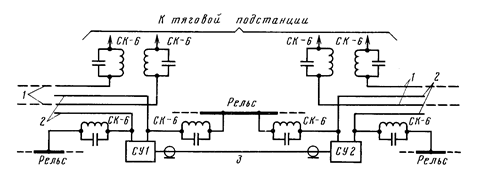

Если провода соединительной линии не представляется возможным подвесить на опорах контактной сети в зоне расположения питающих фидеров тяговой подстанции, то вместо воздушной линии применяют коаксиальный кабель, а связь между ним и проводами ДПР (рис. П.1.5) осуществляют индуктивным способом с применением четвертьволновых отрезков двухпроводных линий 2 и согласующих устройств СУ1 и СУ2. Их настраивают в резонанс на частоту поездной радиосвязи и обеспечивают согласование входных сопротивлений возбуждающих линий 2 с волновым сопротивлением кабеля 3.

Рис. П.1.5 Схема обхода тяговой подстанции

Приложение 2

П.2.1 Определение коэффициента усиления стационарных антенн диапазонов 160 и 330 Мгц в зависимости от формы диаграммы направленности

Для расчетов дальности радиосвязи на участках со сложным планом железнодорожного пути рекомендуется пользоваться значениями коэффициентов усиления антенн G, соответствующих направлению передачи сигнала между стационарной радиостанцией и локомотивом. Величина G зависит от угла j между направлением основного излучения антенны и направлением связи в каждом конкретном случае.

Значения коэффициентов усиления G для стационарных направленных антенн "Транспорт" диапазона 160 и 330 МГц приведены в табл. П.2.1 и П.2.2

Таблица П.2.1
