Разработка технологического процесса сборки и монтажа блока стробоскопа

3) Система отмывки UNICLEAN. Промывка печатного узла и сушка осуществляются на установке ультразвуковой системы UNICLEAN II – 500 чешской фирмы PBT. Несущая конструкция и корпус изготовлены из нержавеющей стали. Все части, контактирующие с отмывочной жидкостью, изготовлены из нержавеющей стали или полипропилена.Это модульная система, которая состоит из нескольких специально спроектированных в

анн, предназначенной для отмывки печатных плат после операции пайки (пайки волной, пайки оплавлением паяльной пасты, ручной пайки). На финальной стадии используется отмывка деионизированной водой (полностью закрытая система с постоянным измерением проводимости). Поэтому потери воды и ее влияние на окружающую среду минимизированы. Мощность ультразвука 500 Вт. Сушка осуществляется горячим воздухом при максимальной температуре 75°C в камере сушки. Стандартное время сушки – около 10 мин.

Технические характеристики системs отмывки UNICLEAN-II представлены в таблице 4.5.

Таблица 4.5 Технические характеристики система отмывки UNICLEAN-II

4) Для маркировки печатной платы стробоскопического прибора будет применяться принтер типа Т212М-С. Этот принтер имеет технические характеристики представленные в таблице 4.6.

Таблица 4.6 Технические характеристики принтера типа Т212М-С

5) Для обрезки и формовки выводов будет применяться полуавтоматическое устройство итальянской фирмы Olamef типа ТР6.

Показателем правильности выбора технологического оборудования является коэффициент загрузки и использования оборудования по основному времени, который определяется как отношение расчетного количества единиц оборудования по данной операции к принятому (фактическому) количеству :

(4.11)

Расчетное количество единиц оборудования (рабочих мест) определяется как отношение штучного времени данной операции к такту выпуска r:

(4.12)

Результаты полученных расчетов заносим в таблицу 4.7.

Таблица 4.7 Значение коэффициентов загрузки оборудования

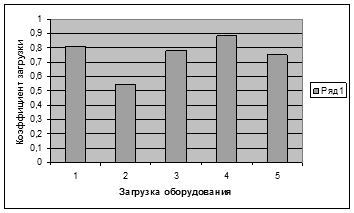

Рисунок 4.1 – График загрузки оборудования

Среднее значение коэффициента загрузки оборудования равно Кз.ср=0.75, что соответствует нормативному значению для массового производства, для которого Кз>0,65-0,77.

Таким образом, в результате анализа двух вариантов маршрутной технологии, один из которых (вариант 2) характеризуется большим уровнем автоматизации и механизации, чем второй можно сказать о том, что сборка и монтаж узла стробоскопа по второму варианту технологического процесса целесообразнее.
