Проектирование водоочистной станции

В зависимости от климатических условий района строительства, производительности очистных сооружений, режима притока сточных вод, их температуры биофильтры надлежит размещать либо в помещениях (отапливаемых или неотапливаемых), либо на открытом воздухе.

Капельные биологические фильтры

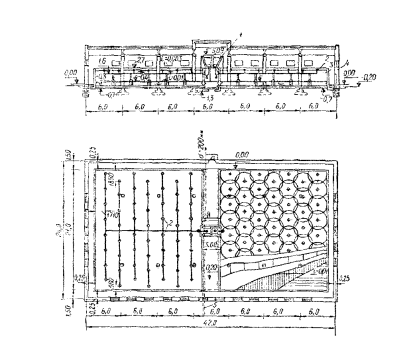

Рис.7 Капельный биофильтр

1-

дозирующие баки сточной воды; 2-спринклеры; 3-загрузка биофильтров; 4-железобетонные стенки; 5-подача сточной воды на очистку.

БПКполн сточных вод Len =300 мг/л > 220 мг/л поэтому надлежит предусматривать рециркуляцию очищенных сточных вод.

Для капельных биофильтров надлежит принимать:

рабочую высоту Hbf = 1,5—2 м;

гидравлическую нагрузку qbf = 1—3 м3/(м2×сут);

БПКполн очищенной воды Lex = 15 мг/л.

В качестве загрузочного материала берем керамзит.

Рассчитываем коэффициент рециркуляции

где Lmix — БПКполн смеси исходной и циркулирующей воды, при этом Lmix — не более 300 мг/л;

Len, Lex — БПКполн соответственно исходной и очищенной сточной воды

При расчете капельных биофильтров величину qbf при заданных Len и Lex, мг/л, температуре воды Tw определяем по табл. 37, где

.

Оптимальная температура t=10; гидравлическая нагрузка qbf, м3/(м2×сут)=1; высота слоя загрузки Hbf = 2м.

Определяем площадь биофильтра по формуле

Расчитываем объем загрузочного материала

W=F*H м3

Исходя из того, что фильтр цилиндрической формы, определяем радиус R

м

Аэрофильтры

Аэрофильтры – высоконагружаемые биологические фильтры с искусственной аэрацией.

В аэрофильтрах необходимо предусматривать подачу воздуха в междудонное пространство вентиляторами с давлением у ввода 980 Па (100 мм вод. ст.). На отводных трубопроводах аэрофильтров необходимо предусматривать устройство гидравлических затворов высотой 200 мм.

БПКполн сточных вод, подаваемых на аэрофильтры, не должна превышать 300 мг/л. При большей БПКполн необходимо предусматривать рециркуляцию очищенных сточных вод.

БПКполн сточных вод Len =300 мг/л , следовательно коэффициент рециркуляции не предусматриваем.

При расчете аэрофильтров допустимую величину qaf, м3/(м2×сут), при заданных qa и Haf следует определять по табл. 38, где

=20

Оптимальная температура t=10; гидравлическая нагрузка

Qаf, м3/(м2×сут)=10; высота слоя загрузки Hbf = 3,8м ; удельный расход воздуха qa=12 м3/м3

Площадь аэрофильтров Faf, м2, при очистке без рециркуляции необходимо рассчитывать по принятой гидравлической нагрузке qaf, м3/(м2×сут), и суточному расходу сточных вод Q, м3/сут.

Faf,= Q,/ qaf=4546/10=454,6 м2

Расчитываем объем загрузочного материала

W=F*H=454,6×3,8= 1727,48 м3

Количество аэрофильтров N=2, отсюда следует, что площадь одного аэрофильтра равна 454,6 /2 =227,3 м2

Объем загрузочного материала для одного фильтра равен

227,3×3,8= 863,74 м3

Исходя из того, что фильтр цилиндрической формы, определяем радиус R

= 12 м

Таблица 5.Размеры одного аэрофильтра

Площадь, м2

Диаметр, м

Глубина, м

454,6

12

3,8

Таблица 6. Параметры аэрофильтра.

Параметры

Аэрофильтр

Количество, шт.

2

Площадь,м2

454,6

Диаметр ,м

12

Глубина,м

3,8

Объем загрузочного материала,м3

863,74

Проектируем аэрофильтр, так как из-за высокой БПК в капельном биофильтре нужно предусматривать многократную рециркуляцию сточных вод.

3. Вторичные отстойники

Горизонтальный отстойник

Вторичные отстойники всех типов после аэротенков надлежит рассчитывать по гидравлической нагрузке qssa, м3/(м2×ч), с учетом концентрации активного ила в аэротенке ai, г/л, его индекса Ji, см3/г, и концентрации ила в осветленной воде at, мг/л, по формуле

где Kss — коэффициент использования объема зоны отстаивания, принимаемый для радиальных отстойников — 0,4, вертикальных — 0,35, вертикальных с периферийным выпуском — 0,5, горизонтальных — 0,45;

at — следует принимать не менее 10 мг/л,

ai — не более 15 г/л.

Нагрузку на 1 м сборного водослива осветленной воды следует принимать не более 8—10 л/с.

= (м2)

Количество вторичных отстойников в проекте должно быть не менее трех.

Число отстойников определяем по формуле:

=

3. Биологическая очистка в естественных условиях

Биологическая очистка сточных вод представляет собой технологические процессы, основанные на способности биологических организмов разлагать загрязняющие вещества. Основная цель биологической очистки - обезвредить, минерализовать коллоидные и растворенные органические вещества сточной воды, которые нельзя извлечь механическим путем. Биологическая очистка в основном протекает по типу аэробного окислительного процесса, в котором участвуют органические вещества сточной воды, микробы и кислород воздуха.

Поля фильтрации и поля орошения представляют собой земельные участки, на которых сточная вода подводится, равномерно распределяется, фильтруется через слой почвы и в процессе фильтрации подвергается биологической очистке (рис.).

http://vmedaonline.narod.ru/Chapt10/Image/R10-07.GIF

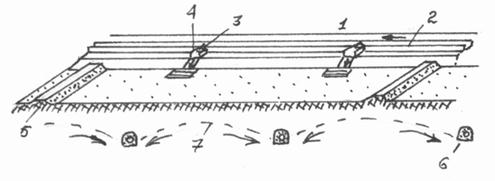

Рис 8. Разрез поля фильтрации с закрытым дренажем.

1. Участковая дорога

2. канал, подводящий сточные воды

3. шибера для регулирования напуска на карту

4. картовый ороситель
