Защита атмосферы на предприятиях строительной индустрии

Загрязнение поверхности тела пылью приводит к гнойничковым заболеваниям и экземам. Попадание пыли в глаза вызывает воспалительный процесс слизистых оболочек – конъюнктивит.

Наибольшую опасность для человека представляют частицы пыли размером до 5 мкм. Они легко проникают в легкие и там оседают, вызывая разрастание соединительной ткани, которая не способна передавать кислород из вдыхаемого в

оздуха гемоглобину крови и выделять углекислый газ. Развивающиеся при этом профессиональные заболевания называют пневмо-кониозами. Форма пневмокониозов зависит от вида вдыхаемой пыли: силикоз – при вдыхании кварцсодержащей пыли, силикатоз – силикатной пыли, антракоз – угольной пыли и др.

Наибольшим фиброгенным действием обладают пылеватые частицы, содержащие свободную двуокись кремния (SiO2).

Весьма опасна для здоровья работающих пыль кварца, кристобалита и тридимита, образующаяся при производстве стекла и динасовых изделий, содержащая свыше 90% свободной двуокиси кремния [2].

Промышленные пыли шамотного производства (при содержании свободной и общей двуокиси кремния соответственно 10-30 и 50-60%) отличаются повышенной способностью вызывать заболевание пневмокониозом. Пыль от шамота более опасна, чем пыль от глины. При превращении глины в шамот при обжиге несколько повышается содержание свободной двуокиси кремния в результате разложения каолинита на мулит и кристобалит.

Загрязненный воздух промышленных центров – одна из главных причин широкого распространения заболеваний дыхательных путей, особенно у детей. Установлено, что заболеваемость раком легких у людей, работающих и живущих в городах, значительно выше, чем у сельских жителей.

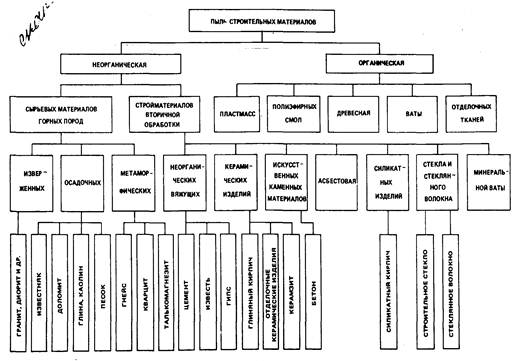

Пыль строительных материалов (см. схему) можно разделить на органическую и неорганическую (минеральную).

К органический ныли относится древесная пыль, выделяющаяся во всех отраслях деревообрабатывающей промышленности, пыль разнообразных пластмасс, отделочных тканей, ваты, полиэфирных смол. Неорганической является пыль сырьевых материалов горных пород и строительных материалов вторичной обработки. Все горные породы (и пыль горных пород) делятся по способу образования на три большие группы: изверженные, осадочные и метаморфические [2].

Изверженные породы (гранит, диорит и им подобные) широко используются в производстве щебня, необходимого для получения высокопрочных бетонов. Пыль изверженных пород в основном выделяется при их дроблении

и измельчении щековыми, конусными и другими дробилками и мельницами. Для пыли изверженных пород характерен средний диаметр частиц 20-30 мкм, площадь удельной поверхности 2500-4500 см2/см3. Пыль неслипающаяся. Среднее удельное электрическое сопротивление 105-108 Ом´м, т.е. они наиболее эффективно могут улавливаться электрофильтрами.

Пыль осадочных пород – это пыль песка, каолина, глины, доломита, известняка. Осадочные породы наиболее широко применяются в производстве строительных материалов. Песок является сырьевым материалом силикатного и глиняного кирпича, стеклянного и минерального волокна, а также входит в состав керамических изделий, бетон.

Пыль осадочных пород характеризуется широким диапазоном площади удельной поверхности – от 3000 до 5000 см2/см3, средним диаметром частиц 14-40 мкм. Наиболее мелкодисперсной является пыль каолина и глины, выделяющаяся при их помоле и сушке. Частицы до 10 мкм составляют по массе 32-53%. Вся пыль осадочных пород хорошо смачивается (смачиваемость 55-91%) , но вяжущие свойства отсутствуют. Слипаемость сильно зависит от влажности пыли и колеблется в пределах (0,39-3,9) 102 Па за исключением песчаной пыли, которая имеет низкую слипаемость (015-0,17) 102 Па.

Удельное электрическое сопротивление пыли осадочных пород составляет 4,7´105–1,3´108 Ом´м в зависимости от ее влажности.

Электрические заряды пылевых частиц осадочных пород в основном имеют следующее распределение по знакам зарядов; положительные заряды 62-69% частиц, отрицательные 22-33%, нейтральные 3-9% (за исключением пылевых частиц известняка, из которых 58% заряжаются отрицательно, 40% положительно и 2% остаются нейтральными.

Метаморфические породы – гнейс, кварцит, талькомагнезит – используются в производстве огнеупорных материалов. Пыль, выделяющаяся в процессе производства, имеет физико-механические свойства, зависящие от стадии обработки, степени дробления. Для пыли метаморфических пород характерны средний размер частиц 20-30 мкм и площадь удельной поверхности – от 2500 до 4000 см2/см3. По слипаемости метаморфические породы разделяются на слабослипающиеся и неслипающиеся. Среднее удельное электрическое сопротивление (за исключением графитовой пыли) 105 – 108 Ом´м.

Следует отметить силикозоопасность пыли метаморфических пород, так как наличие свободной двуокиси кремния в кварцевой пыли достигает 70-85%.

Пыль строительных материалов вторичной обработки можно разделить на несколько групп со свойственными каждой из них специфическими физико-химическими и механическими свойствами. Пыль неорганических вяжущих веществ включает пыль основных вяжущих материалов – цемента, извести и гипса. Производство цемента занимает значительную долю в промышленности строительных материалов. Цементная пыль отличается высокой дисперсностью. Пылинки диаметром менее 5 мкм составляют по массе до 39%, а менее 20 мкм – до 79% выбросов цементных мельниц. Для цементной пыли характерны высокое удельное электрическое сопротивление – 1,5´107-1,9´1010 Ом´м, высокая гигроскопичность, резко выраженная щелочная реакция.

Для изготовления других неорганических вяжущих материалов – извести, гипса – используют оборудование и аппараты, аналогичные применяемым при производстве цемента, поэтому физико-химические и механические свойства и характеристики пыли, образующейся в процессе получения этих материалов, весьма близки к свойствам цементной пыли [3].

Пыль керамических изделий включает пыль кирпича, керамзита и облицовочных изделий. Она содержит значительное количество свободной двуокиси кремния: при обжиге глиняного кирпича более 7%, при обжиге керамзита – до 32%.

Пыль искусственных каменных необожженных материалов, например пыль бетона, выделяется при изготовлении, погрузке, выгрузке и транспортировке железобетонных изделий.

Добыча и обработка асбеста являются крупной отраслью промышленности. Асбестовая пыль выделяется на разных этапах производства асбеста и асбестоцементных изделий. Основная масса пылевых частиц, выделяющихся в производстве асбестового картона, имеет размер 1-4 мкм, волокнистые частицы составляют 8,5-17 %.

Таким образом, пыль строительных материалов и конструкций по своим физико-химическим и механическим свойствам очень разнообразна, поэтому при определении концентрации пыли и принятии мер по снижению запыленности требуется тщательное ее исследование.

1.2 Влияние пылевых выбросов на окружающую среду

Вредное действие пыли не ограничивается влиянием на здоровье человека. Атмосфера способна в некоторой мере самоочищаться от промышленных загрязнений пылью в результате осаждения твердых частиц, вымывания их из воздуха осадками, растворения и поглощения вредных веществ растениями. В настоящее время процессы самоочищения уже не всегда способны справиться с возрастающим промышленным загрязнением. Загрязняющие атмосферу вещества накапливаются, и в некоторых районах их концентрация уже теперь является недопустимо высокой. Исследования показали, что общая запыленность атмосферного воздуха за полвека значительно возросла. Запыленность атмосферы оказывает сложное влияние на климат. Крупнейшие ученые пришли к выводу, что часть выбрасываемой в воздух промышленной пыли (около 10%) не выпадает из атмосферы, а воздушными течениями выносится в заоблачное пространство. Пыль, вынесенная выше облаков, не очищается осадками и способствует замутнению атмосферы. Она создает как бы экран солнечного света и изменяет отражательную способность земли. Загрязнение атмосферы городов аэрозолями и газами приводит к резкому уменьшению солнечной радиации. Ультрафиолетовая радиация, обладающая бактерицидным действием, уменьшается до 30%, а видимая составляющая солнечной радиации – более чем на 50%. При этом снижается видимость, увеличиваются повторяемость туманов, количество осадков и облачность, изменяется циркуляция воздушных потоков. Над центром города образуется конвективная струя, вызывающая движение воздушных потоков из периферийных, нередко промышленных, районов к центру города, что ведет к повышению концентрации вредных веществ в центральной его части.

 Скачать реферат
