Высокомолекулярные флокулянты в процессах очистки природных и сточных вод

Видимо, в системе остается достаточно большое количество несфлокулированных частиц. Вероятно, по мере возрастания размеров макромолекул усиливаются стерические явления и затрудняется подход частиц с адсорбированными макромолекулами к свободной поверхности других частиц.

Причины невозможности флокуляции в случае больших размеров макромолекул объяснены в работе [71]. Авторы отмечают, что при

большом различии в размерах коллоидных частиц и макромолекул полимера флокуляция вообще становится невозможной вследствие малой вероятности образования полимерных мостиков, что наглядно показано на рис. 3.2.

а) б)

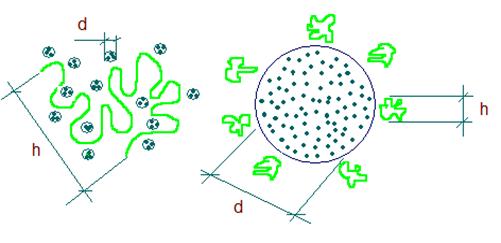

Рис. 3.2 - Влияние соотношения размеров макромолекул и коллоидных частиц на процесс флокуляции: а) макромолекулы намного больше коллоидных частиц; б) коллоидные частицы намного больше макромолекул; h- статистический размер макромолекул, d-размер коллоидных частиц

Таким образом, для флокуляции необходимо, чтобы молекулы полимера и твердые частицы приближались друг к другу на расстояние, достаточное для осуществления адсорбции и образования полимерных мостиков (рис. 3.3, 3.4).

Сочетание высокой скорости осветления и наибольшей степени осаждения частиц достигается при использовании сополимера акриламида с метакрилатом гуанидина состава 70:30. Так в интервале доз полиэлектролита 0,05 – 0,12 масс.% максимальная эффективность осаждения составляет 95 – 96%.

Оптимальные концентрации полиэлектролитов на основе сополимеров АА: МАГ, исходя из турбидиметрических кривых, составляют 0,5 – 1,0%.

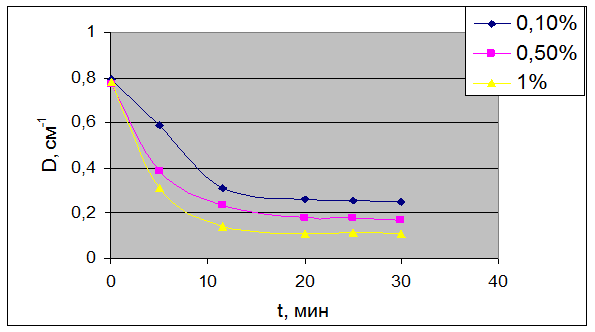

Рис. 3.3 - Зависимость оптической плотности суспензии каолина от времени отстаивания и концентрации сополимера состава 70:30

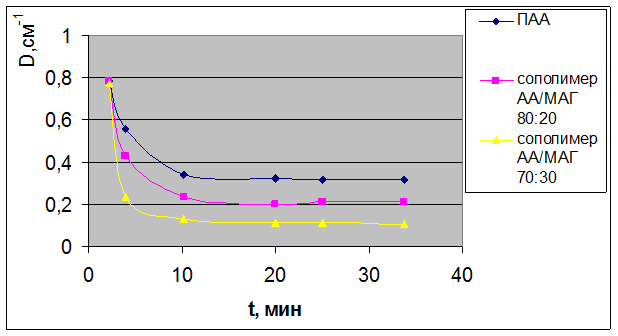

Рис. 3.4 - Зависимость оптической плотности суспензии каолина от времени отстаивания и состава флокулянта

Для изучения механизма образования флоккул и осадков необходимо использование методов, непосредственно характеризующих кинетическую и агрегативную устойчивость флоккулированных дисперсий. К таким методам относятся определение кинетических параметров осаждения дисперсий.

На рис. 3.5 представлены кинетические кривые осветления суспензии каолина с концентрацией 0,5 масс. %.

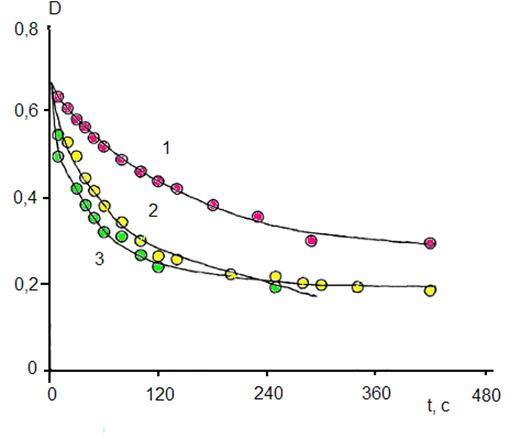

Рис. 3.5 - Кинетические кривые осветления суспензии каолина при введении 0,01 (кривая 1), 0,03 (кривая 2) и 0,05 масс. % сополимера АА: МАГ (70:30)

Из рис. 3.5 видно, что резкое снижение мутности суспензии каолина проходит в течение 100-150 с. Этот период времени соответствует осаждению основного количества сформированных в ходе предварительного перемешивания флокул. Далее оптическая плотность надосадочной жидкости снижается с меньшей скоростью. После осаждения в течение 500 – 600 с остаточная мутность не изменяется.

Начальные скорости осветления суспензии каолина закономерно повышаются при увеличении концентрации полиэлектролита. Скорость осветления в присутствии полимерных добавок выше в 3 – 4 раза, чем скорость осветления в отсутствие полимеров. Наибольшие значения скорости достигаются при дозах 0,05-0,10 мг/г.

Полученные результаты по осаждению 0,5 % суспензии каолина недостаточны для анализа механизма снижения устойчивости при введении исследуемых сополимеров. Представлялось необходимым изучить процессы осаждения при более высокой концентрации дисперсной фазы (0,8 %). Повышенное содержание дисперсной фазы позволяет не только оценивать скорость осаждения флокул, но и определять динамические параметры образующегося осадка. В таблице 3.2 представлены зависимости объема осадка от времени в присутствии сополимера АА: МАГ состава 70:30.

Таблица 3.2

Скорость осаждения (накопления осадка) и уплотнения осадка закономерно увеличиваются с повышением количества введенного сополимера.

Сравнивая параметры кинетической устойчивости сополимеров АА с МАГ и ПАА, можно видеть, что сополимеры проявляют значительно большую активность, судя по значениям объема и времени уплотнения осадка. Исходя из известных закономерностей динамики дисперсий, можно предположить, что под действием сополимеров образуются флокулы большего размера или большей плотности, чем в присутствии полиакриламида.

Известно, что эффективность процесса флокуляции высокомолекулярными соединениями повышается при добавлении в систему низкомолекулярных электролитов [3]. Низкомолекулярные электролиты, сжимая слой противоионов у поверхности коллоидных частиц и нейтрализуя заряд на их поверхности, облегчают подход макромолекул и их адсорбцию. Одновременно происходит изменение структуры макромолекул. Экранирование заряженных звеньев полимера и уменьшение сил внутримолекулярного отталкивания приводит к сжатию макромолекул. Сжатые макромолекулы, занимая меньший объем, плотнее укладываются на поверхности частиц, в результате чего общее количество адсорбированного полимера возрастает.

В качестве коагулянта использовали органомодифицированную бентонитовую глину месторождения Герпегеж. Выполненные нами опыты показали, что при добавлении флокулянтов к суспензии каолина, к которой предварительно был добавлен органомодифицированный монтмориллонит (ОМ) резко уменьшалась оптическая плотность раствора, происходило образование и быстрое оседание агрегатов частиц. Этот процесс усиливался с повышением количества добавленного ОМ. Эффективность флокуляции также зависела от того, в какой последовательности дозируются реагенты – коагулирующий электролит и сополимер. Выявлено, что предварительное введение коагулирующего реагента вызывает более эффективную флокуляцию (таблица 3.3)

Таким образом, предварительная агрегация коллоидных частиц позволяет получать крупные хлопья с повышенным содержанием твердой фазы. Однако, хотя процесс флокуляции протекает достаточно быстро, остаточное значение мутности немного выше при добавлении коагулянта-органоглины.

 Скачать реферат
