Высокомолекулярные флокулянты в процессах очистки природных и сточных вод

В настоящее время сополимеры акриламида являются наиболее распространенными флокулянтами. В связи с этим синтез и исследование флоккулирующих свойств новых сополимеров акриламида является, несомненно, актуальной задачей.

В данной работе были проведены исследования флокулирующей активности новых сополимеров акриламида с метакрилатом гуанидина, синтезированных в работе [75] по схеме:

border=0 width=618 height=148 id="Рисунок 634" src="images/referats/19736/image006.jpg">

Выбор в качестве объекта исследования именно этих сополимеров обусловлен совокупностью причин: во-первых, полимеры, содержащие ионогенные группы являясь полиэлектролитами, обладают, несомненно, широким спектром практически полезных свойств и применяются, как известно, в самых разнообразных отраслях промышленности, начиная от техники и заканчивая медициной, а во-вторых, гуанидиновая группировка обладает собственной биоцидной активностью, что может придавать флокулянтам одновременно обеззараживающие свойства.

Обычно определение эффективности флокулянтов по отношению к определенному виду загрязняющих воду веществ заключается в определении концентрации этих веществ в воде до и после обработки флокулянтами.

Для оценки флокулирующей активности полиэлектролитов необходимо использование модельных систем. В качестве моделей чаще всего используют водные суспензии каолина, охры и бентонита. Причем именно на суспензиях каолина описаны закономерности флокулирующего действия большого числа катионных полиэлектролитов [76 – 79, 80 – 82]. В литературе также отмечается [83], что при концентрации каолина ~ 0,8 % и ниже частицы суспензии способны осаждаться в свободном режиме, и в этих условиях результаты экспериментов могут использоваться для изучения закономерностей флокуляции.

Так как на флоккулирующую способность оказывает влияние величина заряда макромолекулы, то для исследования выбрали сополимеры с различной степенью содержания звеньев метакрилата гуанидина в макромолекулярной цепи. В качестве объекта сравнения использован широко применяемый для очистки воды полиакриламид. Флоккулирующую активность исследовали как в присутствии и отсутствии коагулянтов. В качестве коагулянта использовали органомодифицированную глину месторождения Герпегеж.

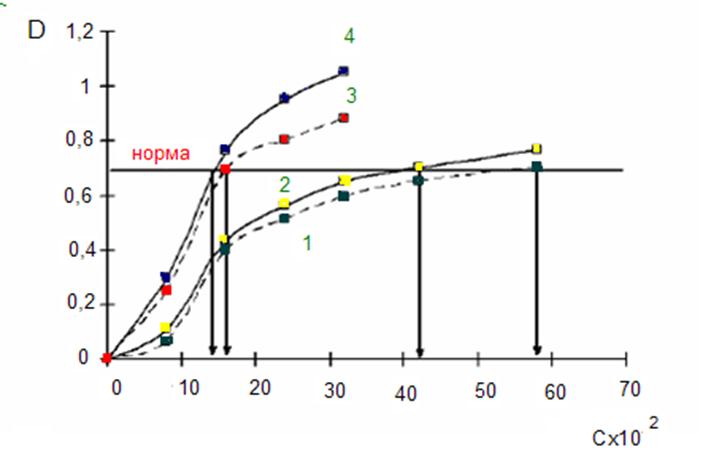

На рис. 3.1. показано влияние концентрации флокулянтов разного состава на флокулирующий эффект (D), который рассчитывали по формуле

D = (n0 - n) / n ,

где n0 и n - соответственно оптическая плотность воды (определена турбидиметрическим методом) в отсутствие и в присутствии флокулянта (и коагулянта) [29].

Опыты, проведенные на одной партии природной воды (мутность 4,2 мг·л–1, цветность 48,5 градусов) показали увеличение флоккулирующего эффекта с ростом концентрации сополимера для всех флокулянтов. Это следствие увеличения концентрации макромолекулярных мостиков, образованных при адсорбции макромолекул на поверхности частиц дисперсной фазы, что формировало крупные агрегаты из частиц дисперсной фазы и макромолекул и снижало устойчивость системы.

Также на рисунке видно, что образцы сополимера АА:МАГ (кривые 2, 3, 4) характеризуются большими величинами D по сравнению с ПАА (кривая 1). Сопоставление данных рис. 3.1 при постоянной концентрации флокулянтов, свидетельствует о возрастании значений D при переходе к сополимерам с более высоким содержанием звеньев МАГ (кривые 2, 3, 4).

Из рис. 3.1 также следует, что отвечающий норме D = 0,7 (определен при n = 0,172 и λ = 364 нм, соответствующей мутности очищенной воды) достигается при меньших значениях концентрации сополимера АА: МАГ по сравнению с ПАА.

На рисунке видно, что максимальный флоккулирующий эффект наблюдается у сополимера состава 70:30. Очевидно, при этом реализуется оптимальное соотношение между плотностью заряда и гибкостью макромолекул, которое обеспечивает охват полимерными мостиками большего числа частиц дисперсной фазы, увеличению размера флоккул и D.

Рис. 3.1 - Зависимость флокулирующего эффекта D от концентрации и состава сополимеров 1- ПАА , 2 – сополимер АА:МА (90:10) , 3– сополимер АА:МАГ (60:40), 4 - сополимер АА:МАГ (70:30)

Несомненное влияние на процесс флокуляции должен оказывать размер макромолекул или молекулярная масса полимера. Чем больше размер макромолекул, тем относительно больший процент сегментов адсорбированных макромолекул остается свободным и способным к адсорбции на других частицах. Большая макромолекула может связать большее число твердых частиц, образуя, таким образом, более крупные хлопья.

Для выяснения влияния молекулярной массы на степень флоккулирующего действия нами были исследованы образцы сополимеров с различными молекулярными массами. О величине молекулярной массы судили по характеристической вязкости растворов сополимеров.

Таблица 3.1 - Влияние характеристической вязкости на процесс осветления модельного раствора

Рассматривая влияние молекулярной массы полиэлектролитов, было обнаружено, что наибольшие скорости и степени осветления суспензии получены с использованием сополимера, имеющего промежуточное значение молекулярной массы. Образцы с меньшей и с большей молекулярной массой проявляют несколько пониженную активность.

Некоторое снижение скорости осветления и степени осветления с ростом молекулярной массы вероятно связано с влиянием диффузионных ограничений, которые влияют на распределение макромолекул по частицам дисперсии. Особенно эффект снижения эффективности осветления проявляется для сополимера с наиболее высокими значениями характеристической вязкости. Хотя скорость осветления для этих сополимеров выше в очень широком диапазоне концентраций, что указывает на формирование крупных флоккул, степень осветления не превышает 76 %.

 Скачать реферат
