3. Характеристика установки УЗОТ-РМ

Устройство зарядки и опробования тормозов с регистрацией УЗОТ-РМ предназначено для опробования тормозов подвижного состава железных дорог на ПТО в парках отправления с регистрацией процессов подготовки и опробования тормозов на бумажной ленте (рис. 3).

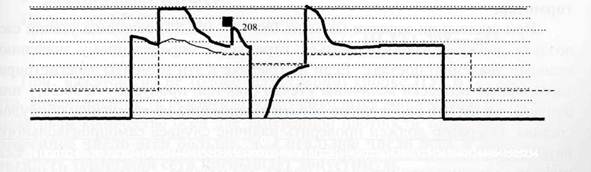

Рисунок 3 - Вид диаграммной ленты регистрации на 5 путей УЗОТ-РМ

позволяет автоматизировать процессы подготовки тормозов подвижного состава в парках отправления, осуществлять контроль качества подготовки тормозов и соблюдения технологической дисциплины (рис. 4).

УЗОТ-РМ имеет следующие составные части:

1) ЭБУ УЗОТ (электронный блок управления, размещенный на рабочем столе оператора);

2) ЭПБ УЗОТ (электропневматический блок, размещенный в специально выделенном помещении на 1-м этаже АБК);

3) БР УЗОТ (блок регистрации, размещенный на рабочем столе оператора);

4) МПУ УЗОТ-РМ (матричное печатающее устройство (принтер), размещенное на рабочем столе оператора).

ЭБУ УЗОТ имеет: (слева на право) - блок БИ (блок регистрирует давление в питательной магистрали); пять (или десять) каналов БУ (блок управления), подведенных к питательным колонкам.

Производство полного опробования тормозов УЗОТ-РМ осуществляют: на путях сортировочно-отправочного парка - осмотрщики вагонов парка отправления и оператор ПТО.

Очередность проверки тормозов УЗОТ-РМ определяет оператор ПТО совместно с ДСП, согласно графика движения поездов.

ДСП обязан предъявлять полностью сформированные поезда для полного опробования тормозов от УЗОТ-РМ, своевременно информировать оператора ПТО о формировании поезда для отправки со станции.

3.1 Порядок работы УЗОТ

Действие УЗОТ основано на принципе регулирования давления воздуха, поступающего в ТМ с головы поезда, в соответствии с алгоритмами зарядки и опробования тормозов. Устройство УЗОТ имеет следующие основные режимы работы:

- продувка тормозной магистрали поезда сжатым воздухом под давлением 1,8 - 2,0 кгс\см2;

- ускоренная зарядка тормозной сети состава сжатым воздухом сверхзарядным давлением с последующей автоматической ликвидацией его темпом мягкости, не приводящим к срабатыванию тормозов;

- выполнение автоматической ступени торможения с поддержанием заданной величины давления (перекрыша с питанием);

- выполнение отпуска тормозов поездным давлением;

- контроль неплотности тормозной сети состава;

- контроль самопроизвольных срабатываний тормозов по цифровому индикатору;

- регулирование величин поездного давления и ступени торможения с пульта управления.

Оператор задает с пульта управления ЭБУ режимы работы УЗОТ и требуемые значения давлений (поездное давление и величина ступени торможения, например: 5,0 и 0,7). Величина превышения сверхзарядного давления над поездным давлением и давление продувки тормозной магистрали установлены при настройке УЗОТ.

4. Порядок опробования тормозов от УЗОТ – РМ

После формирования поезда для отправки, ДСП предъявляет поезд для технического обслуживания (ТО) и опробования тормозов от УЗОТ-Р.

Получив сообщение от ДСП о предъявлении поезда, оператор ПТО предъявляет по рации типа «Моторола» поезд к ТО и производству полного опробования тормозов осмотрщикам вагонов (на пульте управления УЗОТ-РМ нажата кнопка ВЫКЛ - «выключено»). При этом на выходе концевых кранов питательной колонки устанавливается давление 1,8 - 2,0 кгс/см2 необходимое для продувки ТМ в процессе соединения тормозных рукавов в поезде.

На рис. 5 отражён порядок опробования тормозов.

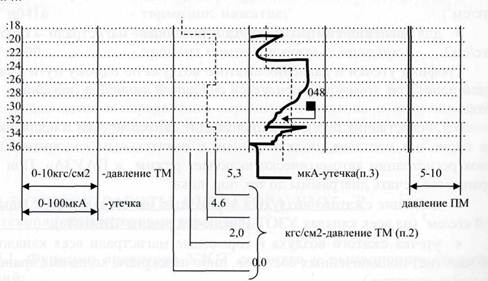

Рисунок 5 - Диаграмма подготовки тормозов поезда

4.1 Подключение к питательной колонке ТМ состава

Осмотрщики вагонов перед подключением состава к питательной колонке продувают колонку путем открытия концевого крана, подключают тормозную магистраль состава к питательной колонке и открывают концевые краны. При этом (момент 08 : 36 ) резко увеличится утечка сжатого воздуха, что отражается на диаграмме и что можно наблюдать при нажатой кнопке ПЛОТНОСТЬ на ПУ. В процессе соединения рукавов ТМ состава, происходит зарядка тормозов до давления продувки: 1,8 - 2,0 кгс/см2.

По окончании соединения тормозных рукавов перекрывается последний концевой кран хвостового вагона.

При предварительном соединении всех тормозных рукавов в составе головной осмотрщик вагонов продувает колонку, подключает состав к питательной колонке и открывает концевые краны (в тормозной магистрали установится давление продувки: 1,8 - 2,0 кгс/см ).

Затем хвостовой осмотрщик вагонов открывает последний концевой кран хвостового вагона состава, производит продувку тормозной магистрали поезда и сообщает оператору о наличии воздуха в хвосте состава.

4.2 Зарядка ТМ состава

После сообщения хвостового осмотрщика вагонов, что воздух проходит до хвоста поезда, оператор нажимает на пульте управления нужного пути кнопку 3 - «зарядка»(момент 08: 40). В результате этого происходит ускоренная зарядка тормозной системы поезда завышенным давлением с последующей автоматической ликвидацией его темпом мягкости, не приводящим к срабатыванию тормозов. Снижение производится до поездного давления, установленного переключателем (момент 08: 50). Темп ликвидации сверхзарядки 0,2 кгс/см2 за 80-100 секунд.

В момент окончания ликвидации сверхзарядки (момент 08: 52), тормоза состава полностью заряжены, давление в хвосте состава стабилизировалось.

Время зарядки тормозной системы в зависимости от длины обрабатываемого состава при соблюдении технологии составляет 8 - 20 минут.

Если давление на входе электропневматического блок будет ниже 6,5 кгс/см2, опробование тормозов производится от локомотива.

4.3 Проверка наличия случаев самопроизвольного срабатывания тормозов

При окончании зарядки (момент 08: 48 - 08: 54) величина утечки сжатого воздуха должна плавно снижаться, стремясь к определенному значению (поездному давлению поезда). Если на графике в эти моменты зарегистрированы характерные всплески величины утечки (как при продувке - в 08:55 - или при отпуске - в 09:10), необходимо обратить внимание на тормозное оборудование состава. Оператор должен проверить наличие случаев самопроизвольного срабатывания тормозов по цифровому индикатору пульта управления. Если на цифровом индикаторе появилась цифра два и более - возможно наличие неисправного прибора. Нужно учесть, что увеличение цифры на индикаторе более 2 и срабатывание тормозов в поезде возможно также и при просадке давления в ПМ.
