Механизм подъема кузова автосамосвала МАЗ-5551

После длительной эксплуатации на поверхностях выдвижных звеньев гидроцилиндра могут появиться незначительные подтеки масла, являющиеся следствием соскабливания масляной пленки уплотнительными кольцами. Их следует удалить чистой сухой ветошью. Обильные подтеки масла указывают на износ уплотнительных колец. В этом случае уплотнительные кольца и защитные шайбы замените, так как наличие масла на ра

бочих поверхностях труб цилиндра приводит к их загрязнению, а следовательно, к ускоренному износу деталей.

При эксплуатации автомобиля необходимо периодически проверять состояние и правильность регулировки тросика 15 (рисунок 3) клапана управления.

Тросик не должен иметь перегибов, а при подъеме и опускании платформы без заеданий должен перемещаться в отверстии регулировочного болта.

КОРОБКА ОТБОРА МОЩНОСТИ. Коробка отбора мощности служит приводом насоса механизма подъема платформы (рисунок 4).

Между фланцами картеров коробки передач и коробки отбора мощности установлены уплотнительные прокладки, с помощью которых на заводе одновременно регулируется зацепление шестерен. Поэтому при необходимости замены прокладок общая их толщина должна быть сохранена.

Включение и выключение коробки отбора мощности осуществляется с помощью пневматической рабочей камеры.

Включить камеру отбора мощности можно только при давлении воздуха в пневмосистеме автомобиля не менее 490 кПа (4,9 кгс/см2) при выключенном сцеплении.

При подводе в рабочую полость камеры сжатого воздуха под давлением 490 кПа (4,9 кгс/см2) ведомая шестерня 3 должна без заеданий перемещаться по шлицам вала 24 и входить в полное зацепление с промежуточной шестерней 1.

При выпуске воздуха ведомая шестерня 3 должна выйти из зацепления под действием возвратной пружины 12. При этом зазор между торцами шестерен должен быть не менее 2 мм.

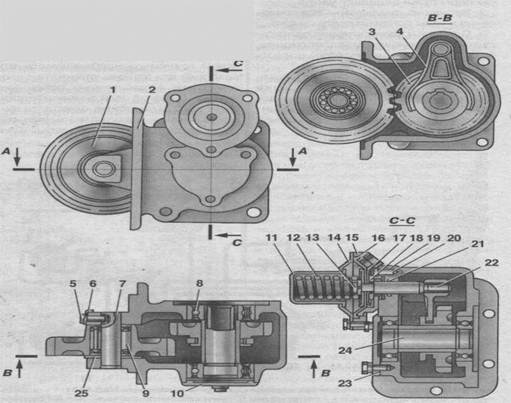

Рисунок 4 - Коробка отбора мощности

1 - промежуточная шестерня; 2 - картер; 3 - ведомая шестерня; 4 - вилка; 5 - болт; 6 - замковая шайба; 7 - ось; 8 - шариковый подшипник; 9 - роликовый подшипник; 10, 14 - крышки; 11 - стакан; 12 - пружина; 13 - гайка; 15 - пневмокамеры корпус; 16-диафрагма; 17-шайба; 18-упорная шайба; 19, 23, 25-прокладки; 20 - винт; 21 - уплотнительное кольцо; 22 - шток; 24 - шлицевой вал

МАСЛЯНЫЙ НАСОС. Масляный насос состоит из алюминиевого корпуса (рисунок 5) и размещенных в нем двух шестерен: ведущей 8 и ведомой 10, вращающихся в бронзовых втулках. Эти втулки обеспечивают одновременно торцовое уплотнение шестерен.

При этом шлицевой конец вала ведущей шестерни насоса входит во внутренние шлицы ведомого вала коробки отбора мощности и непосредственно от него приводится во вращение.

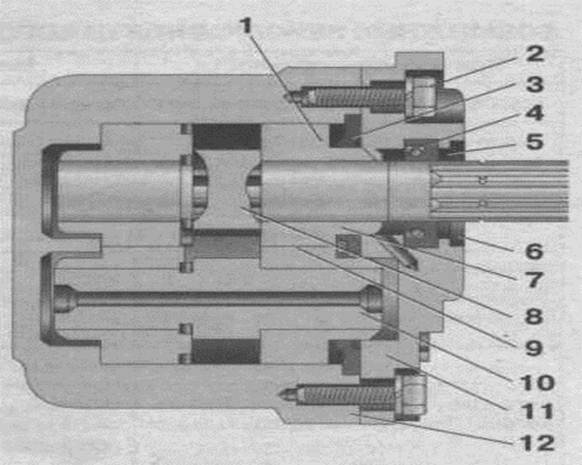

Рисунок 5. - Масляный насос

1 - кольцо; 2 - болт; 3 - манжета; 4 - сальник; 5 - опорное кольцо; 6 - стопорное кольцо; 7 - правая втулка; 8 - ведущая шестерня; 9 - левая втулка; 10 - ведомая шестерня; 11 - крышка; 12 – корпус

ГИДРОЦИЛИНДР. Гидроцилиндр механизма подъема платформы автомобиля МАЗ-5551 (рис. 6)телескопический,состоит из корпуса 12 и телескопически размещенных в нем трех выдвижных труб 9, 10, 11. Направление выдвижных труб осуществляется полукольцами 4, 6, 7. Ход выдвижных труб ограничивается упорными кольцами 3, 5, 13, 15, 18 круглого сечения. Таким образом, верхние направляющие 25, 32, 35 разгружены от осевых усилий.

Для уплотнения выдвижных труб -используются резиновые кольца 16, 20, 23 круглого сечения, размещенные между верхними направляющими и опорными втулками 14, 19, 22. Резиновые кольца имеют защитные шайбы 17, 21, 24. В верхних направляющих установлены резиновые грязе-съемные кольца 26, 31, 34.

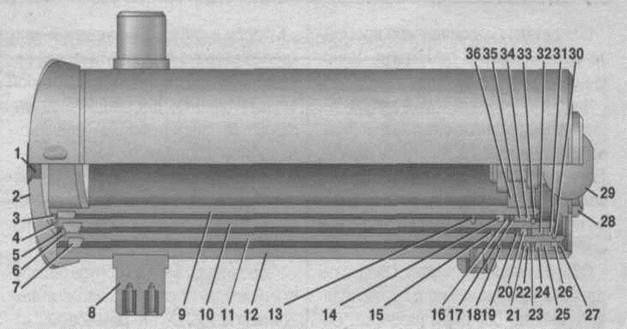

Рис. 6. Гидроцилиндр

1 - пробка; 2-днище; 3, 5, 13,15, 18-упорные кольца; 4, 6, 7- полукольца; 8-цапфа; 9, 10, 11 -трубы; 12-корпус; 14, 19, 22-втулки; 16, 20, 23 - кольца; 17, 21, 24-шайбы; 25, 32, 35 - верхние направляющие; 26, 31, 34 - грязесъемные кольца; 27, 30, 33 - стопорные кольца; 28 - гайка; 29 - шаровая головка; 36 - переходник

Наружные поверхности выдвижных труб гидроцилиндра подвергнуты поверхностной закалке, покрыты твердым хромом и отполированы. Этим достигается высокая износостойкость выдвижных труб и уплотнений.

При износе верхние и нижние направляющие могут быть легко заменены.

Снизу корпус закрывается днищем 2, уплотняемым резиновым кольцом круглого сечения.

В днище имеется отверстие для слива рабочей жидкости, закрываемое пробкой 1.

К корпусу 12 приварены две цапфы 8, с помощью которых цилиндр устанавливается в качающуюся опору и поворачивается в ней, последняя в свою очередь поворачивается во втулках поперечин рамы, образуя шарнир карданного типа.

Верхняя опора гидроцилиндра выполнена в виде шарового шарнира. В переходнике 36 подвижной трубы 9 с помощью штифта закреплен шаровой палец 29, который крепится к сферической пяте платформы с помощью гайки 28.

Шарнирное крепление гидроцилиндра к раме и платформе освобождает все трубы гидроцилиндра от воздействия поперечных нагрузок, могущих появиться при перекосах платформы. Масло к гидроцилиндру подводится через угольник, ввернутый в резьбовое отверстие, расположенное в верхней части корпуса 12. При подводе масла трубы гидроцилиндра поочередно выдвигаются. Гидроцилиндр МАЗ-5516 отличается от гидроцилиндра МАЗ-5551 незначительными конструктивными особенностями.

ПЕРЕПУСКНОЙ КЛАПАН. Перепускной клапан (рис. 7) предназначен для опускания платформы, ограничения угла ее подъема и остановки в промежуточном положении. В перепускном клапане предусмотрено также устройство, предохраняющее механизм подъема платформы от перегрузки.

Перепускной клапан устроен следующим образом. В чугунном корпусе 20 расположен клапан 21 с встроенным в него предохранительным устройством.

В крышке 13 корпуса размещено седло 16, к которому прижат клапан усилием пружины 12.

Клапан 21 уплотнен двумя резиновыми кольцами 8, между которыми имеется дренажное отверстие D

К торцу корпуса 20 винтами 7 прикреплен корпус 4 пневматической рабочей камеры, с помощью которой осуществляется дистанционное управление перепускным клапаном из кабины водителя.

В гайке 1 закреплен тросик 23, связывающий перепускной клапан с гидроцилиндром. Болтом 24 регулируется длина тросика.

Через отверстие А в корпусе перепускной клапан соединен с нагнетательной магистралью. К резьбовому отверстию В в крышке присоединена сливная магистраль. Через отверстие в корпусе 4 пневмокамеры происходит выпуск воздуха.

При закрытом положении клапана нагнетательная и сливная магистрали разобщены. В закрытом положении клапан удерживается возвратной пружиной 12, а при подъеме платформы -дополнительно некоторым избыточным давлением.
