Грузовые вагоны нового поколения

Существует целый класс систем виброзащиты объектов, основанных на принципе компенсации внешних возмущений, состоящих из двух каналов передачи возмущений и не требующих дополнительных внешних источников. Динамическая реакция основного упругого элемента системы рессорного подвешивания уравновешивается направленной ей навстречу силой, формируемой дополнительным упругим элементом второго компенсиру

ющего канала передачи возмущений. При наличии некоторой малой положительной результирующей жесткости, необ- ходимой для обеспечения устойчивости системы, такую систему называют квазиинвариантной. Возникающую при этом боковую валкость кузова можно ограничить посредством стабилизаторов боковой качки, что и применяется на скоростных зарубежных локомотивах.

Важными достоинствами систем, основанных на принципе компенсаций внешних возмущений, являются:

• возможность регулирования динамической жесткости упругого подвеса в широких пределах и повышения демпфирования в системе вплоть до критического за счет изменения соотношения инерционных и упругих параметров системы;

• обеспечение малой динамической жесткости и большой несущей способности при меньших, чем у обычной подвески, габаритах (мягкие тяжелонагруженные опоры типа «Flexicoil» имеют большие габариты, что и приводит к необходимости создания двух ступеней обрессоривания локомотивов, а также и пассажирских вагонов модели 68 — 4072).

Экспериментальные исследования динамических свойств одного из созданных на этом принципе образцов системы виброзащиты объекта, проведенные в Институте машиноведения РАН, подтверждают достоверность теоретических исследований. Например, установлено, что максимальная эффективность виброзащиты объекта наблюдается на частоте 6,3 Гц и составляет 26 дБ, т.е. ускорения на выходе по сравнению с этим же показателем на входе в систему уменьшаются в 20 раз.

Главная трудность на пути создания системы обрессоривания грузового вагона, которую удалось преодолеть - значительная разность статических прогибов в груженом и порожнем состояниях с учетом жестких габаритных, прочностных и функциональных ограничений, накладываемых на значения конструктивных параметров системы виброзащиты. Расчеты показывают, что в груженом состоянии при движении по неровностям пути, зафиксированным ВНИИЖТом, вполне возможно достижение собственной частоты колебаний подпрыгивания вагона 1 Гц, а в порожнем соответственно до значений 1,3 — 1,5 Гц. Для серийного порожнего полувагона модели 12-196 этот параметр равен 5,5 Гц.

6. Модернизация вагонов – хопперов

В последние годы увеличилось количество разнообразных моделей вагонов-хопперов для перевозки зерна, цемента, технического углерода и других грузов.

Известны варианты модернизации внутренней полости кузова для перевозки сыпучих грузов с устройством подпружиненного в центральной части дна, которое при загрузке опущено. Кузов в этом случае вмещает максимальный объем груза, а при выгрузке в момент открытия выгрузочных люков центральная подпружиненная часть дна поднимается и образовавшийся конус способствует стабильному истечению груза из вагона. Анализ эксплуатационных данных таких бункеров показал, что максимально наклоненные к горизонтали стенки способствуют стабильному истечению груза. Однако внедрение во внутреннюю часть кузова подвижных элементов не является эффективным, так как затруднен доступ к ним в случае неисправности.

ОАО «Промжелдортранс» совместно с Самарской государственной академией путей сообщения (СамГАПС) получен охранный документ на бункер вагона с вертикально стоящей внутри кузова продольной стенкой, в основании которой расположена хребтовая балка. Кузов также разделен поперечными перегородками, ограничивающими между собой разгрузочные люки. Для загрузки по всей площади вся конструкция из перегородок не достигает крыши, а заканчивается в основании наклона торцевых стенок. Такое расположение перегородок улучшает схему истечения, поскольку внутреннее трение замещается внешним по двум ограждающим поверхностям, которые в среднем на треть ниже. Следует отметить, что эффективной формой поверхности стенок бункеров является не плоскость, а вогнутая по гиперболической кривой поверхность.

Сибирским государственным университетом путей сообщения предложен бункерный вагон для сыпучих грузов, в котором повышение эффективности разгрузки достигается исключением сводообразования за счет применения криволинейных направляющих, жестко закрепленных на каждой боковой стенке бункера в зоне нижней части каждой торцевой стенки. Они выполнены из двух гибких элементов, которые сопряжены между собой посредством поперечного вала, закрепленного на раме вагона, и смонтированы с возможностью перемещения по направляющим. Однако в вагоностроении гиперболические поверхности стенок бункеров не нашли применения из-за сложности изготовления.

7. Новый вагон со съемным кузовом

В международных грузовых перевозках в странах Северной Америки и Европы (кроме стран СНГ) получили широкое распространение вагоны-платформы с обменными кузовами. Технология использования таких кузовов, имеющих много общего с контейнерами, предусматривает их механизированную перегрузку с вагона на вагон при следовании по линиям разной колеи, а также снятие с рамы и размещение на площадках грузовых дворов в ожидании разгрузки или дальнейшего следования на раме другого вагона.

Съемные кузова вагонов имеют как определенные преимущества перед контейнерами, так и недостатки. В частности, съемные кузова не приспособлены для многоярусного складирования, не обеспечивают погрузку и выгрузку грузов на существующих погрузочно-выгрузочных комплексах, имеют меньшую из-за особенностей конструктивной схемы полезную грузовместимость в сравнении со стандартными кузовами.

Предложена конструктивная схема нового вагона со съемным кузовом, которая, с одной стороны, обеспечивает стандартные процедуры погрузки и выгрузки грузов на существующих погрузочно-выгрузочных комплексах и, с другой стороны, позволяет быстро снимать и складировать съемные кузова в несколько ярусов, что значительно сокращает простой вагонов под погрузкой и выгрузкой, а также в ремонте.

Конструктивная схема вагона со съемным кузовом приведена на рисунке. Новизна данной схемы подтверждена патентом.

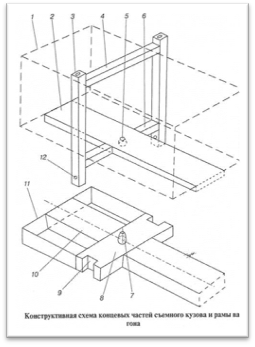

Рисунок 3 – Конструктивная схема концевых частей съемного кузова и рамы вагона

Сущность предложенного транспортного средства состоит в следующем. Стандартный кузов 1 вагона снабжается продольной опорной балкой 2. В каждой концевой части кузова в районе шкворневой балки устраивается несущая конструкция, состоящая из вертикальных стоек 3 с замками 12 в нижней части, верхней поперечной балки 4 и нижней поперечной балки 6; по оси продольной опорной балки в месте нахождения несущей конструкции устанавливается конусная воронка-ловитель 5. Соответственно этому в каждой концевой части рамы вагона, где расположены оконечность обычной хребтовой балки 10 с торцовым брусом 11, на концах шкворневой балки 8 выполняются выемки 9, а в ее средней части монтируется конусный фиксатор 7. Кроме того, рама вагона снабжается стандартным автосцепным, тормозным оборудованием и устанавливается на типовую ходовую часть (тележки).
