Электрооборудование двигателя автомобиля

7 - болт и пружинная шайба

8 - шпонка

9 - ротор

10 - подшипник

11 - шайба

12 - статор с диодами выпрямителей

13 - статор

14 - блок выпрямителей

15 - корпус генератора

16 - щетки

17 - регулятор напряжения

18 - конденсатор защиты от помех

8.2 РАЗБОРКА

Порядок выполнения:

1. В соответствии с иллюстр. выполняются следующие работы:

th=204 height=161 src="images/referats/21308/image013.png">

2. Отверните с вала ротора гайку и снимите с вала шкив и вентилятор с дистанционной шайбой. Удерживать вал от проворачивания можно накинув на шкив старый ремень и зажав его в тисках. Можно также вставить в отверстие вала торцевой ключ и отвернуть гайку накидным ключом, как показано на иллюстр. Для снятия шкива применяется двух- или трехзахватный съемник.

3. Выньте из вала шпонку.

4. Отсоедините регулятор напряжения со щеткодержателем. Щеткодержатель находится с обратной стороны и крепится двумя винтами.

5. Пометьте взаимное положение крышки со стороны привода и корпуса генератора и выверните из корпуса стяжные болты (стрелки на иллюстр.). Отсоедините заднюю крышку подшипника от передней крышки. Для этого можно слегка постучать пластмассовым молотком по крышке.

6. Установите крышку со стороны привода и ротор под пресс и снимите ротор трехзахватным съемником, как показано на иллюстр. При выпрессовке срываются болты наружной шайбы крепления подшипника. Необходимо следить за тем, чтобы кулачки съемника были подведены под шайбу, а не только под крышку. Если необходимо вынуть подшипник из крышки, отверните болты с внутренней стороны и выпрессуйте подшипник.

7. Снимите подшипник с противоположного конца ротора. Если для этого применяется съемник, то подведите его кулачки под внутреннее кольцо подшипника.

8. Отпаяйте от статора выпрямительный блок. Для этого провода между статором и наконечником паяльника зажмите пинцетом для теплоотвода. Диоды не должны перегреваться.

Выпрямительный блок снимается только при наличии необходимого опыта и инструмента.

8.3 РЕМОНТ ЩЕТОК И ЩЕТКОДЕРЖАТЕЛЕЙ

Порядок выполнения:

1. Проверьте качество контакта щеток с контактными кольцами. Проверьте свободу перемещения щеток в направляющих щеткодержателей. При необходимости очистите жидкостью "Tri".

Если выступающая часть щетки изношена до 5 мм (иллюстр.), необходимо заменить щетку, отпаяв ее.

8.4 ПРОВЕРКА РОТОРА

Порядок выполнения:

1. Если контактные кольца засалены, то необходимо очистить их тряпочкой, смоченной в жидкости "Tri". При наличии рисок зашлифуйте их шкуркой.

Для проверки изоляции обмотки возбуждения ротора приложите один щуп омметра к сердечнику ротора, а другой щуп к контактному кольцу. Омметр должен показать "бесконечность". В противном случае ротор подлежит замене (иллюстр.).

2. Для проверки обмотки возбуждения ротора на обрыв приложите оба наконечника омметра к контактным кольцам. Прибор должен показать 2.6 - 2.8 Ом. Если омметр показывает "бесконечность", то это указывает на обрыв в обмотках, если показывает "ноль" на наличие короткого замыкания (иллюстр.).

8.5 ПРОВЕРКА СТАТОРА

Порядок выполнения:

1. При наличии короткого замыкания в обмотке статора вследствие перегрева это можно установить визуально. Такой статор подлежит замене. Приложите один щуп омметра к коллекторному кольцу (1), другой поочередно к каждому из трех выводов статора (2), (3), (4), (иллюстр.).

2. Прибор должен показать "бесконечность". Для проверки обмотки статора на обрыв поочередно соедините выводы статора между собой. Если прибор не дает показаний, то это указывает на наличие обрыва (иллюстр.). Сопротивление обмоток должно быть равно 0.10 - 0.11 Ом.

8.6 ПРОВЕРКА ВЫПРЯМИТЕЛЬНОГО БЛОКА

Точная проверка величины напряжения 45 пропускания и значения запорного тока диодов требует наличия специального прибора и должна проводиться в условиях автомастерских.

8.7 СБОРКА

Порядок выполнения

1. Схема сборки генератора показана на иллюстр. "Схема сборки генератора Bosch". Напрессуйте на вал ротора подшипник. Подшипник в крышке со стороны привода крепится наружной шайбой. После установки крышки со стороны привода на конец вала напрессовывается дистанционное кольцо (3). Перед установкой генератора на двигатель автомобиля необходимо проверить его работу на стенде.

8.8 ЗАМЕНА ЩЕТОК

Порядок выполнения:

1a. В результате длительной работы щетки изнашиваются, достигая минимально допустимого размера. Щетки можно заменить без выполнения ремонта генератора. Однако не рекомендуется проводить эту работу на генераторах фирмы Delco-Remy, т. к. это может вызвать определенные затруднения. Здесь необходимо снять генератор и сдать его в автомастерскую.

На генераторе фирмы Bosch эта работа может быть выполнена после снятия генератора. Однако для этого необходимо иметь опыт пайки. Отверните с обратной стороны генератора два винта, показанные на иллюстр. стрелками

1b. Снимите узел, показанный на иллюстр. Это узел щеткодержателя и регулятора напряжения.

2. Измерьте длину выступающей части щеток. Если указанная длина менее 5 мм или приближается к этому размеру, щетки необходимо заменить. Если длина достаточная, проверьте свободу перемещения щеток в направляющих щеткодержателей. Они должны возвращаться назад под действием натяжения пружин. Если этого не происходит, щетки также заменяются.

3. Для замены щетки ее необходимо отпаять. Для этого берут пинцетом тросик щетки (для теплоотвода) и отпаивают его.

Вставьте новые щетки с пружинами в направляющие щеткодержателей. Проверьте, чтобы щетки не заедали. При наличии заедания зачистите плоскости щетки мелкой шкуркой.

4. Припаяйте тросик щетки. Следите за тем, чтобы припой не протек вдоль тросика, т.к. тросик при этом станет слишком жестким.

Протрите через отверстия в генераторе тряпочкой, смоченной в бензине контактные кольца и вставьте на место щеткодержатели. Следите за тем, чтобы щетки встали на контактные кольца. Установите генератор на двигатель.

Указание: Тщательно проверьте, чтобы щетки встали на место.

9. СТАРТЕР

9.1 ОБЩИЕ СВЕДЕНИЯ

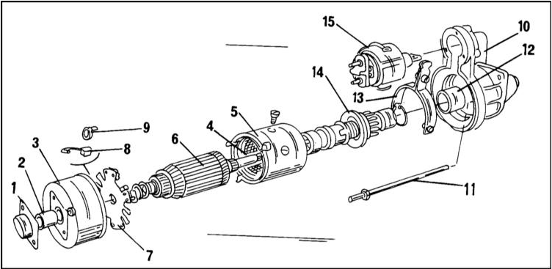

Схема сборки стартера Bosch: 1 - крышка; 2 - втулка; 3 - корпус подшипника; 4 - обмотка возбуждения; 5 - корпус; 6 - якорь; 7 - плита щеткодержателей; 8 - щеткодержатель; 9 - пружина; 10 - задняя крышка; 11 - стяжной болт; 12 - втулка; 13 - рычаг привода; 14 - шестерня; 15 - тяговый электромагнит
