Разработка бульдозеров

- коэффициент разрыхления грунта = 1,25;

- коэффициент, учитывающий влияние уклона местности на производительность бульдозера = 1.

м3

м3/ч

- длительность рабочего цикла, с.

с; (15)

где: - длина пути резания = 7 м;

- длина пути перемещения, 25м;

- скорость движения бульдозера при копании грунта, =0,4м/с;

- скорость движения бульдозера при перемещении грунта, =0,9 м/с;

- скорость холостого хода бульдозера, = 1,1 м/с;

- время, необходимое на разворот, = 10 с;

- время на опускание отвала, = 2 с;

- время на переключение передач, = 4 с.

с.

1.8 Расчет на прочность

Общие положения при расчете на прочность

Нагрузки действующие на элементы конструкции бульдозеров, делятся на нормальные, случайные и аварийные.

Под нормальными понимаются нагрузки, действующие в процессе работы машины в условиях нормальной ее эксплуатации. Эти нагрузки являются основными для расчета элементов конструкции машины на долговечность.

Случайные нагрузки представляют собой совокупность одновременно действующих нагрузок в самом неблагоприятном их сочетании, которая может иметь место в условиях нормальной эксплуатации машины как во время рабочего цикла, так и при некоторых специальных режимах. Случайные нагрузки являются основой для счета элементов конструкции машины на прочность.

К аварийным относятся нагрузки, которые возникают при некоторых редко встречающихся обстоятельствах, но действие их приводит конструкцию в неработоспособное состояние. Расчет конструкции на аварийные нагрузки проводится с целью создания действенных предохранительных устройств и блокировок.

Расчет на прочность элементов конструкции бульдозеров ведется методами, принятыми для расчета деталей машин и металлоконструкций он то о назначения. Для этого к рассматриваемому элементу прикладывают силы, соответствующие принятому расчетному положению и определяемые с учетом динамики нагружения машины. Зачем определяются опасные сечения и вычисляются максимальные напряжения в точках этих сечений. Получаемые напряжения сравниваются с допускаемыми. Допускаемые напряжения определяются исходя из выбранного предельного состояния. В качестве основного предельного состояния обычно принимают потерю несущей способности. При определении расчетных действующих сил и проведении расчета на прочность необходимо предварительно выяснить, и каких положениях и при каких условиях работы элементы конструкции машины могу г испытывать наибольшие нагрузки, г.е, наметить расчетные положения и расчетные условия. Выбор расчетных положений может быть произведен на основании анализа общей схемы действующих сил и характера их изменений во время работы машины.

Расчет на прочность бульдозерного оборудования

Для расчета узлов и деталей бульдозера на прочность исходными являются случайные нагрузки, действующие на металлоконструкцию машины. За расчетные принимают такие положения бульдозера в процессе его работы, при которых в деталях возникают наибольшие напряжения. Расчетным условиям соответствуют наиболее неблагоприятные сочетания активных сил, действующих на отвал бульдозера. Такие нагрузки возникают сравнительно редко, однако узлы и детали конструкции бульдозера должны 'воспринимать эти нагрузки без возникновения пластических деформаций. При расчете бульдозеров принимают пять расчетных положений.

Расчетное положение 1 (см. рис.). Внезапный упор в препятствие средней точкой отвала при движении по горизонтальной поверхности; механизм подъема в положении закрыто. принимают, что в средней точке на кромку отвала действует усилие:

, Н (16)

где Тр - максимальное (расчетное) тяговое усилие бульдозера по сцеплению;

, Н (17)

- вес трактора с бульдозерным оборудованием, кг;

- коэффициент сцепления, = 0,9;

- динамическое усилие, Н

, (18)

где: - скорость бульдозера в момент встречи с препятствием, (номинальная скорость на 1 передаче), м/с = 0,67;

g – ускорение свободного падения = 9,8 м/с;

С – приведенная жесткость препятствия и системы навесного оборудования, кН/м;

, (19)

где: С1 – жесткое препятствие;

С2 – жесткость навесного оборудования.

, (20)

где: - коэффициент жесткости навесного оборудования на 1 кг массы трактора, = 0,9;

- вес бульдозерного оборудования, кг.

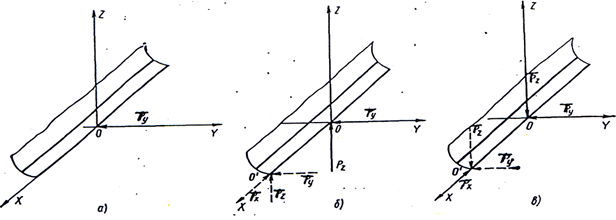

Схемы сил, действующие на нож отвала при расчёте на прочность

Расчетное положение II (см.рис.). В процессе заглубления отвала при одновременном движении вперед по горизонтальной поверхности трактор вывешивается на средней точке отвала, при этом гидроцилиндры развивают усилие, достаточное для опрокидывания трактора относительно точки А.

Принимаем, что на кромку ножа (точка О) действуют вертикальное и горизонтальное усилия Вертикальное усилие:

, Н (21)

где: - линейные размеры, мм.

Горизонтально усилие:

, Н (22)

где:

Расчетное положение III (см.рис.2,в). В процессе заглубления отвала при одновременном движении вперед по горизонтальной поверхности трактор вывешивается на крайней точке(О~) отвала, при этом развивается усилие, достаточное для опрокидывания трактора относительно точки А.
