Двигатели внутреннего сгорания

При известном диаметре поршня его остальные основные размеры определяются из эмпирических соотношений. Результаты расчетов приведены в таблице 4.

Обозначения, принятые в таблице 4:

d – диаметр поршня;

dп – диаметр пальца;

dв – внутренний диаметр пальца;

lп – длина пальца;

l2 – расстояние между внутренними торцами бобышек;

d – толщина днища поршня;

dd – внешний

диаметр внутреннего торца бобышек;

с1 – расстояние от днища поршня до первой канавки под поршневое кольцо;

е1 – толщина стенки головки поршня;

h – расстояние от днища поршня до центра отверстия под палец;

bк – глубина канавки под поршневое кольцо;

L – расстояние от торца юбки поршня до канавки под кольцо головки поршня;

H – высота поршня;

dю – минимальная толщина направляющей части поршня;

dш – диаметр шатунной шейки;

dк – диаметр коренной шейки коленвала;

lшат – длина шатунной шейки;

lк – длина коренной шейки коленвала.

Полученные расчетом параметры используем для проектирования кривошипно-шатунного механизма (рисунок 5).

6. Определение основных параметров ДВС

Крутящий момент, Н∙м:

(27)

Литровая мощность, кВт/л:

(28)

Удельная поршневая мощность, кВт/дм2:

(29)

Механический КПД:

(30)

Индикаторный КПД:

, (31)

где – коэффициент избытка воздуха (= 0,9)

= 14.96 (для бензиновых двигателей)

– низшая теплота сгорания топлива, ккал/кг. = 44

– плотность топливо – воздушной смеси, кг/м3. =1,22

= 0,7

Эффективный КПД:

(32)

Удельный расход, г/кВт∙ч:

(33)

Массовый расход, г∙ч:

(34)

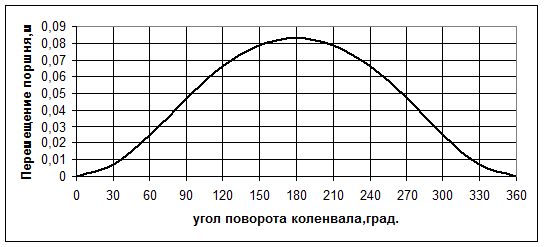

Перемещение поршня

Зависимость перемещения поршня от угла поворота коленчатого вала определяется по формуле:

(35)

Строим график перемещения поршня из условия =0,25, угол поворота коленчатого вала 0–3600 с шагом 300.

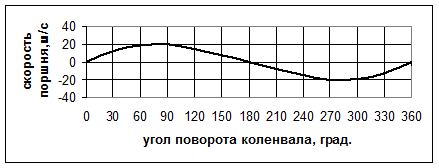

Скорость поршня

Зависимость скорости поршня от угла поворота коленчатого вала определяется по формуле:

(36)

Строим график скорости поршня из условия =0,25, угол поворота коленчатого вала 0–3600 с шагом 300.

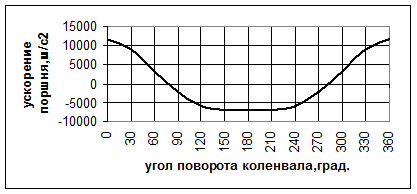

Ускорение поршня

Зависимость скорости поршня от угла поворота коленчатого вала определяется по формуле:

(37)

Строим график ускорения поршня из условия =0,25, угол поворота коленчатого вала 0–3600 с шагом 300.

Силы, действующие в двигателе

Сила инерции

Сила инерции определяется по формуле:

, (38)

где - угловая скорость поршня, определяемая по формуле:

, (39)

где - номинальная частота вращения двигателя. =4500 об/мин.

.

- приведенная масса поршня, определяемая по формуле:

, (40)

где - масса поршня, определяемая по формуле:

(41)

- масса шатуна, сосредоточенная на оси поршневого пальца:

, (42)

где - масса шатуна, определяемая по формуле:

(43)

В итоге по формуле (40) определяем приведенную массу поршня:

Значения силы инерции в зависимости от угла поворота коленчатого вала заносим в таблицу 5.

Сила давления газов

Сила давления газов определяется по формуле:

, (44)

где - значения давления при данном угле поворота.

- атмосферное давление. =0,1 МПа.

- площадь поршня.

Площадь поршня определим по формуле:
