Автомобили. Основы конструкции

Подвеска может быть зависимой и независимой (см. рис. 4)

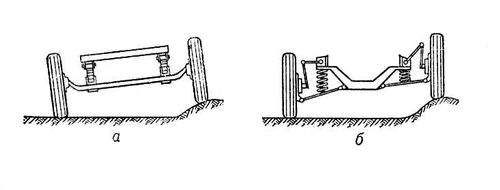

Рис. 4. Основные типы подвесок автомобиля: а) зависимая подвеска б) независимая подвеска

Зависимая подвеска (рис. 4-а), это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой (задние колеса). При наезде на неровность дороги одного

из колес, второе наклоняется на тот же угол.

Независимая подвеска (рис. 4-б), это когда колеса одной оси автомобиля не связаны жестко друг с другом (передние колеса). При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

Устройство задней подвески на примере автомобиля волга газ 31105

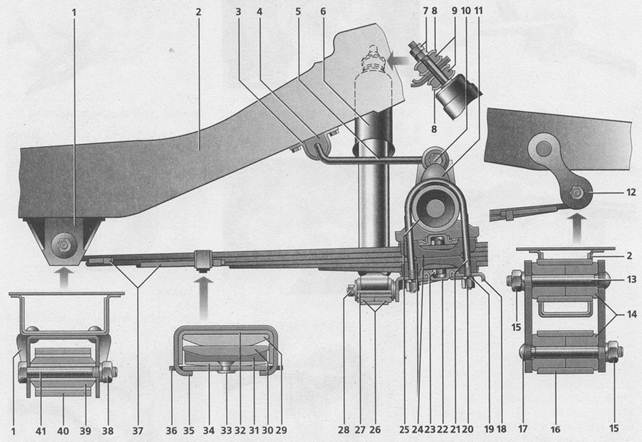

Рис. 5. Устройство задней подвески на примере автомобиля волга газ 31105

1 — кронштейн заднего лонжерона; 2 — задний лонжерон кузова газ 31105; 3 — скоба; 4 — подушка стабилизатора; 5 — штанга стабилизатора поперечной устойчивости; 6 — амортизатор; 7 — гайка и контргайка верхнего крепления амортизатора; 8 — стальные шайбы подушек; 9 — резиновые подушки; 10 — болт крепления штанги стабилизатора к заднему мосту; 11 — резиновый буфер хода сжатия; 12 — серьга рессоры; 13,17 — палец серьги; 14 — резиновые втулки; 15 — гайка пальца; 16 — задняя проушина коренного листа рессоры; 18 — подкладка рессоры; 19 — пружинная шайба; 20 — гайка стремянки; 21 — стремянка; 22 — резиновая подушка; 23 — центровой болт; 24 — обоймы рессоры; 25 — задний мост; 26 — резиновые втулки; 27 — палец подкладки рессоры; 28 — гайка пальца; 29 — коренной лист рессоры; 30 — подкоренной лист рессоры; 31 — противоскрипная прокладка; 32 — резиновая прокладка хомута; 33 — заклепка; 34 — третий лист рессоры; 35 — хомут; 36 — пластина хомута; 37 — противоскрипные прокладки; 38 — гайка болта; 39 — сайлентблок; 40 — передняя проушина коренного листа рессоры; 41 — болт крепления рессоры к лонжерону кузова

Задняя подвеска автомобиля волга газ 31105 выполнена на продольных листовых рессорах, с двумя гидравлическими амортизаторами и стабилизатором поперечной устойчивости. Листы рессоры разного размера, собраны в пакет по пять штук (плоской стороной вверх, выпуклой — вниз) и стянуты центровым болтом. Три верхних листа рессоры ближе к концам скреплены двумя хомутами. Между листами рессор установлены противоскрипные прокладки. Дополнительно установлен еще один хомут, стягивающий четыре листа в задней части рессоры. Для крепления рессоры к кузову автомобиля волга газ 31105 концы верхнего (коренного) листа загнуты в кольца — проушины. Передняя проушина коренного листа рессоры с запрессованным в нее сайлентблоком крепится болтом к кронштейну заднего лонжерона. Задняя проушина крепится к лонжерону через серьгу, компенсирующую изменения расстояния между концами рессоры. Подвижность серьги обеспечивают резиновые втулки, вставленные в проушину рессоры и отверстие лонжерона. К рессорам на стремянках (по две на каждую рессору), через обоймы с резиновыми подушками, прикреплен задний мост.

Подушки снижают передачу вибраций от моста на кузов автомобиля газ 31105. Стремянки также удерживают два резиновых буфера хода сжатия, которые ограничивают ход заднего моста вверх. Амортизатор — телескопический, двухтрубный, разборный. Нижним концом корпуса (проушиной) амортизатор закреплен на пальце подкладки рессоры, а верхним (штоком) связан с усиленной площадкой днища кузова газ 31105. Соединения амортизатора с подкладкой рессоры и кузовом машины газ 31105 выполнены эластичными: внизу — на резиновых втулках, сверху — на резиновых подушках. Штанга стабилизатора поперечной устойчивости автомобиля газ 31105 изготовлена из пружинной стали. Штанга стабилизатора с помощью металлических скоб через резиновые подушки прикреплена к задним лонжеронам кузова автомобиля газ 31105. На концах штанга стабилизатора закреплены наконечники с запрессованными в них сайлентблоками, через которые штанга соединена с задним мостом. Для этого к кожухам полуосей приварены кронштейны.

Вопрос 4 (90) Опишите основные типы специализированного подвижного состава

К специализированному подвижному составу автомобильного транспорта относятся одиночные автомобили и автопоезда, предназначенные для перевозки определенных видов грузов в специфических дорожных и климатических условиях.

Специализация подвижного состава осуществляется путем оборудования автомобилей, прицепов и полуприцепов специальными приспособлениями для перевозки отдельных видов грузов (длинномерных, тяжеловесных, строительных деталей и др.), закрытыми кузовами (фургоны, цистерны), погрузочно-разгрузочными механизмами (самосвалы, самопогрузчики), а также агрегатами и устройствами для повышения проходимости и механизации погрузки и разгрузки.

Основные типы специализированного подвижного состава:

1. Автомобили - фургоны, в т.ч. для перевозки хлеба и хлебобулочных изделий, а также тары из-под указанных изделий

2. Автомобили - фургоны с изотермическими кузовами

3. Автомобили – рефрижераторы

4. Автомобили - цистерны, в т.ч. для перевозки молока на длительные расстояния

5. Автомобили – цементовозы

6. Автомобили – бетоносмесители

7. Автомобили - цистерны для перевозки битума в горячем состоянии

8. Автомобили – панелевозы

9. Автомобили, оборудованные грузоподъемными устройствами (дополнительно к установленным надбавкам) и съемными кузовами

10. Автомобили, прицепы и полуприцепы, оборудованные стандартными тентами

11. Автомобили - лесовозы, металловозы, скотовозы и другие типы специализированного подвижного состава.

Специализированный подвижной состав автомобильного транспорта имеет преимущества по сравнению с универсальным подвижным составом:

- большая сохранность количества и качества грузов в процессе перевозки (изотермические фургоны, цистерны);

- более высокая механизация процессов погрузки и разгрузки (самосвалы, самопогрузчики, цистерны с пневматической разгрузкой);

- возможность перевозки специфических грузов (жидких, длинномерных, тяжеловесных и др.);

- снижение затрат на тару (фургоны);

- исключение дополнительных операций при перевозке грузов (готовое платье и др.);

- повышение безопасности и улучшение санитарно-гигиенических условий перевозки некоторых грузов (цистерны) для перевозки химических продуктов, пылевидных грузов (цементовозы).

ЛИТЕРАТУРА

1. Автомобиль в ваших руках (советы бывалых водителей) / Под ред. А.А. Пермякова. — Ижевск: Акцент, 1996. — 248с.

2. Галимзянов Р.К. Торможение автомобиля: Учеб. пособие. - Челябинск: Издательство ЮУрГУ, 2000. — 44с.

3. Горнушкин Ю.Г. Практические советы владельцу автомобиля. — 2. изд., перераб. и доп. — М.: Патриот, 1991. — 208с.

4. Мравинский И.М. Ваш первый автомобиль: Покупка, уход, профессиональные приемы вождения. — М. : Транспорт, 1996. — 109с.

5. Родичев В.А. Легковой автомобиль: Учеб. пособие для учреждений нач. проф. образования. - М.: ПрофОбрИздат, 2001. – 85 с.
