Устройство ВАЗ-2108, -2109

Передние боковые двери и их механизмы имеют такое же устройство, как и двери автомобиля ВАЗ-2108, отличие только в размерах. Задние боковые двери подобны по конструкции передним, но незначительно отличаются устройством замков дверей. Замки не запираются снаружи ключом и оснащены дополнительной блокировкой против открывания замка изнутри. Рычажок этой блокировки находится на торце двери под нару

жным замком. Если перед закрытием двери перевести рычажок вниз, то дверь изнутри открыть будет невозможно. Она откроется только наружной ручкой двери.

Особенности устройства автомобиля ВАЗ-21081 следующие. На этом автомобиле устанавливается двигатель модели ВАЗ-21081 с уменьшенным рабочим объемом (1,1 л) и только четырехступенчатая коробка передач. Кузов и все остальные узлы и механизмы такие же, как на автомобиле ВАЗ-2108. Двигатель (по сравнению с моделью 2108) имеет другие блок цилиндров, головку цилиндров, коленчатый и распределительный валы. В связи с уменьшенным рабочим объемом двигателя устанавливается карбюратор с иными тарировочными данными, а также несколько измененная система выпуска отработавших газов.

Автомобили ВАЗ-21083 и ВАЗ-21093 отличаются от автомобилей ВАЗ-2108 и ВАЗ-2109 установкой более мощного двигателя 21083 с рабочим объемом 1,5 л. Кроме того, на них применяется только пятиступенчатая коробка передач. На части автомобилей может быть установлена цифровая система зажигания. Двигатель 21083 имеет блок цилиндров с увеличенным диаметром цилиндров (82 мм). Также увеличен диаметр поршней и диаметры впускных клапанов и каналов в головке цилиндров. Карбюратор устанавливается с другими тарировочными данными.

Автомобиль ВАЗ-21099 отличаются от всех вышеописанных автомобилей четырехдверным кузовом типа «седан». Кузов у него трехобъемный, т. е. разделен перегородками на три объема: моторный отсек, салон и багажное отделение объемом 0.43 кв.м. По устройству и компоновке автомобиль ВАЗ-21099 полностью аналогичен автомобилю ВАЗ-21093 (кроме задней части кузова). На нем тоже устанавливается двигатель 21083 с рабочим объемом 1,5 л и пятиступенчатая коробка передач. Возможна установка панели приборов.

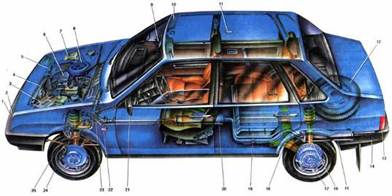

Общее устройство автомобилей ВАЗ 21099 показано на рисунке:

Заключение

Автомобиль, который мы получим через 100 лет, внешне не будет сильно отличаться от имеющегося сегодня, но он будет работать на совершенно иных принципах, а переезды на дальние расстояния будут проходить в новых, созданных человеком условиях. Двигатель, трансмиссия, ведущий вал и дифференциал уйдут в прошлое. Автомобили будущего, имеющие питание от топливных ячеек и привод от электродвигателей, установленных на ступицах колес, будут ездить с 80-процентным термическим к.п.д. как в условиях гелиевой атмосферы, так и в обычных условиях наземных дорог.

Но и при всех возможных изменениях в его конструкции автомобиль так и останется средством передвижения большинства людей.

Литература

1. Косенков А.А. Устройство автомобилей: Ходовая часть и проч. системы. – Рн/Д: Феникс,2005.

2. Передерий А.А. Устройство автомобилей. Учебное пособие. М., 2004.

3. Справочник по устройству автомобилей ВАЗ – http://automan.ru.
