Система питания двигателя сжиженным газом. Карбюратор К-126 Г. Работа четырехтактного двигателя
При средних нагрузках двигателя воздушная заслонка 6 карбюратора полностью открыта, а дроссельные заслонки открываются последовательно, в зависимости от величины нагрузки. Рычаги, связывающие оси дроссельных заслонок первичной и вторичной камер, обеспечивают полное открытие дроссельной заслонки 25 вторичной камеры после двух третей хода дроссельной заслонки 21 первичной камеры.
При средних
нагрузках открывается только дроссельная заслонка первичной камеры, а дроссельная заслонка вторичной камеры полностью закрыта. По мере увеличения угла открытия дроссельной заслонки (увеличения нагрузки) расход топлива через систему холостого хода уменьшается, а через главную дозирующую систему - увеличивается. Движение топлива к каналам системы холостого хода происходит так же, как было указано выше. В компенсационный колодец топливо поступает через главный топливный жиклер 18.
Уровень топлива в компенсационном колодце при этом сначала понижается за счет действия системы холостого хода, а затем за счет увеличения разрежения в диффузоре 11 начинает повышаться. При достаточных разрежениях через отверстия в эмульсионной трубке 19 поступает тормозной воздух, прошедший через воздушный жиклер 12. Таким образом, необходимая характеристика работы главной дозирующей системы достигается за счет совместной работы главного воздушного 12 и главного топливного 18 жиклеров, а также определяются величиной и расположением отверстий в эмульсионной трубке 19.
Образовавшаяся эмульсия подхватывается и распыляется воздушным потоком, проходящим в диффузоре 11с большой скоростью. Перемешиваясь с воздухом в большом диффузоре, горючая смесь поступает в смесительную камеру, где в щели между стенкой камеры и дроссельной заслонкой вторично распыляется и поступает во впускную трубу двигателя.
С увеличением расхода воздуха при увеличении нагрузки или повышении числа оборотов коленчатого вала двигателя расход топлива возрастает. При нагрузках выше средних начинает открываться дроссель 25 вторичной камеры.
Таким образом, при средних нагрузках необходимый состав смеси обеспечивается системой холостого хода и главной дозирующей системой первичной камеры. При нагрузках выше средних к ним дополнительно подключаются переходная система и главная дозирующая система вторичной камеры. Работают они аналогично системам первичной камеры.
Работа карбюратора при полной нагрузке двигателя.

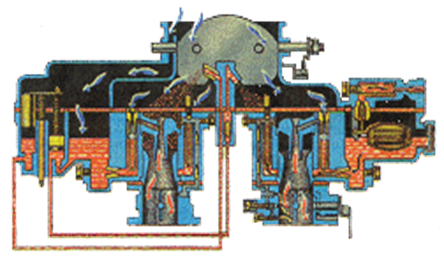

Рисунок 2. - Схема работы карбюратора К-126 Г при полной нагрузке.
При полных нагрузках от двигателя требуется получение максимальной мощности, что возможно лишь в том случае, если в карбюраторе будет приготовлена обогащенная смесь, которая сгорает в цилиндре двигателя быстро, но неполно, в связи, с чем на этом режиме происходит некоторая потеря экономичности по сравнению с частичными нагрузками. При полной нагрузке двигателя воздушная заслонка 6, дроссельные заслонки 21 и 25 полностью открыты. Топливо под действием разрежения в малых диффузорах 3 и 11 из поплавковой камеры поступает в колодцы эмульсионных трубок 27 и 19 через топливные жиклеры 28 и 18. Поддержание необходимого состава смеси при увеличении расхода воздуха (увеличении числа оборотов коленчатого вала двигателя) осуществляется торможением топлива воздухом, поступающим в колодцы эмульсионных трубок через воздушные жиклеры 2 и 12. Образовавшаяся в колодцах эмульсионных трубок эмульсия, проходя через малые диффузоры, распыляется воздушным потоком. Схема работы карбюратора К-126 Г на режиме полной мощности показана на рисунке 2.
Работа карбюратора при разгоне автомобиля.

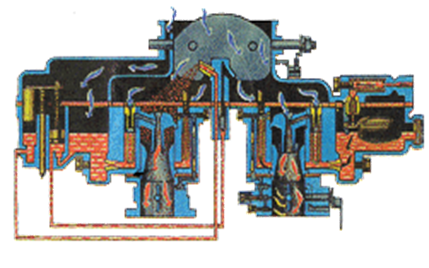

Рисунок 2. - Схема работы карбюратора К-126 Г при разгоне.
При разгоне автомобиля воздушная заслонка 6 полностью открыта, а дроссельные заслонки 21 и 25 открываются с различной скоростью в зависимости от интенсивности разгона. При резком открытии дроссельных заслонок горючая смесь обогащается впрыском в воздушный поток (ускорительным насосом через распылитель 7) дополнительной порции топлива. При медленном открытии дроссельных заслонок горючая смесь почти не обогащается. В ускорительном насосе большая часть топлива перетекает в поплавковую камеру через зазоры между цилиндром и поршнем 1. Через распылитель 7 топливо при этом не впрыскивается. Работа отдельных камер карбюратора при разгоне происходит так же, как на режимах полных нагрузок.
3. Как протекает рабочий процесс в восьмицилиндровом четырехтактном двигателе? Выполните таблицу чередования тактов на примере двигателя ЗИЛ-130
При работе двигателя поршень совершает возвратно-поступательное движение и занимает в цилиндре различные положения. Крайнее верхнее положение поршня в цилиндре двигателя называют верхней мертвой точкой (в. м. т), а крайнее нижнее - нижней мертвой точкой (н. м. т).
Схема работы четырехтактного двигателя показана на рисунке 1.

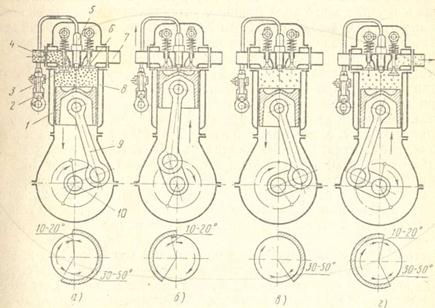

Рисунок 1. - Схема работы четырехтактного двигателя: а - впуск, б - сжатие, в - расширение, е - выпуск; 1 - поршень, 2 - система зажигания, 3 - впускной клапан, 4 - впускной трубопровод, 5 - свеча, 6 - выпускной клапан, 7 - выпускной трубопровод, 8 - цилиндр, 9 - шатун, 10 - коленчатый вал.
Первый такт - впуск (всасывание) свежего воздуха (рисунок 1а) происходит при перемещении поршня 1 вниз от в. м. т. к н. м. т. Впускной клапан 3 открыт, а выпускной 6 - закрыт. Во время перемещения поршня вниз в цилиндре 8 двигателя создается разрежение, и топливовоздушная смесь по впускному трубопроводу 4 поступает в цилиндр и заполняет его. Впускной клапан открывается с некоторым опережением, т.е. до прихода поршня в в. м. т. Закрывается этот клапан с некоторым запаздыванием, т.е. после прихода поршня в н. м. т.
Режим работы впускного клапана, при котором он полностью открыт в течение всего хода поршня, установлен для лучшего наполнения цилиндра воздухом. Хотя после н. м. т. поршень начинает двигаться вверх, воздух под действием сил инерции при открытом впускном клапане продолжает еще поступать в цилиндр.
Второй такт - сжатие (рисунок 1б) начинается при обратном ходе поршня к в. м. т. при закрытых клапанах. Воздух в цилиндре сжимается. Величина давления воздуха в конце сжатия зависит от степени сжатия, т.е. от отношения полного объема цилиндра к объему камеры сжатия.
В конце второго такта на свечу подается напряжение с некоторым опережением до в. м. т. чтобы топливо начало воспламеняться вблизи в. м. т.
Третий такт - расширение, или рабочий ход (рисунок 1в). При этом происходит горение топлива и расширение продуктов сгорания. Горение топлива сопровождается выделением большого количества тепла. Оба клапана закрыты.
Четвертый такт - выпуск (рисунок 1 г). В конце рабочего хода, вблизи н. м. т., открывается выпускной клапан 6, внутренняя полость цилиндра начинает сообщаться с атмосферой и продукты сгорания, имеющие давление выше атмосферного, выходят в окружающую среду.
