Системы диспетчерского контроля

Для передачи сигналов применен циклический способ контроля, при котором на каждой станции и центральном посту устанавливаются релейные распределители РДК-2 и тактовые генераторы-приемники ГП-3, управляемые тактовым генератором ГТ2-16, который монтируется на одной из промежуточных станций. Генератор вырабатывает импульсы тактовой частоты

= 1523,4 Гц, длительностью 0,4с со скважностью, примерно равной единице. Импульсы частоты воспринимаются тактовыми приемниками, размещенными в корпусе генератора ГП-3. Синхронизация осуществляется в каждом цикле посылкой удлиненного интервала, приводящего в исходное состояние распределители всех станций участка и центрального поста.

В длинных цепях, если затухание частотных сигналов превышает допустимое, на промежуточных станциях устанавливается оборудование трансляционного пункта — усилитель УПДК-2.

Распределители промежуточных станций последовательно подключают к линейным генераторам контакты объектных реле. Если рельсовая цепь занята или светофор открыт, в линию на время такта посылается сигнал на частоте генератора, воспринимаемый приемником центрального поста. При свободных рельсовых цепях и закрытых светофорах сигналы не передаются и в таких тактах реле приемника не включаются. Так как генераторы станций работают на различных частотах, в каждом такте передается информация со всех станций участка. За один цикл (15 с) работы распределителя (32 шага) с 15 станций может быть передана информация о положении 480 объектов.

Индикация на табло поездного диспетчера осуществляется тиратронами тлеющего разряда типа МТХ-90, подключенными к дешифрирующей матрице.

Для передачи информации об отказах устройств диспетчеру дистанции сигнализации и связи (ШЧД) на промежуточных станциях устанавливаются блоки передачи информации о повреждениях (БПИ). Каждый такой блок позволяет контролировать 10 перегонных объектов. Информация о повреждениях передается диспетчеру дистанции как обычный сигнал контроля с промежуточной станции и принимается на центральном посту комплектом приемной аппаратуры. Если на ЦП расстояние до табло ШЧД превышает 25 м, применяется дополнительный комплект приемной аппаратуры. Табло ШЧД также имеет матричную структуру, но содержит всего 30 тиратронов (по две группы контролируемых объектов на каждой из 15 станций). При отказе хотя бы одного из 10 объектов группы на табло зажигается тиратрон. Для принятия информации по телефону ШЧД должен уточнить по телефону у дежурного по станции номер сигнальной или переездной установки и характер повреждения.

Система ЧДК может дополняться аппаратурой телеуправления для оперативного включения и выключения устройств электроснабжения и связи, а в отдельных случаях и устройств СЦБ (светофоры, стрелки). Для передачи управляющих приказов на ЦП дополнительно устанавливаются пульт телеуправления и генератор сигналов телеуправления. На промежуточных станциях — линейные приемники, линейные ячейки телеуправления, а также пульт местного управления. Управляющие приказы передаются с ЦП на промежуточные станции по отдельному узкополосному каналу на частоте = 1640,8 Гц с использованием кодово-распределительного метода избирания. Управляющий приказ представляет собой комбинацию импульсов с временным разделением элементов сигнала, где логической 1 соответствуют импульсы частотой , а логическому 0 — паузы.

3. Система АСДК

Автоматизированная система диспетчерского контроля (АСДК) представляет собой аппаратно-программный комплекс, обеспечивающий диспетчерский контроль состояния отдельных узлов и устройств автоматики, телемеханики и связи, поездных передвижений, свободности и занятости приемоотправочных путей, рельсовых цепей и блок участков, состояния переездов, входных и выходных светофоров станций и др.

Условно АСДК разделяется на две подсистемы верхнего и нижнего уровней. Объектами контроля АСДК являются устройства ЭЦ на станциях и устройства интервального регулирования на перегонах.

Подсистема нижнего уровня состоит из электрических датчиков состояния контролируемых технических средств (контакты соответствующих реле постовых и перегонных устройств, измерительные панели рельсовых цепей и др.) и контроллеров диспетчерского контроля (КДК), выполняющих сбор цифровой и аналоговой информации, ее обработку и передачу в сеть АСДК.

Контроллер диспетчерского контроля представляет собой многопроцессорную систему, построенную по магистрально-модульному принципу с широкой номенклатурой модулей, обеспечивающих контроль дискретных устройств, а также аналоговых сигналов: измерение напряжений питающих установок и путевых реле различных рельсовых цепей, включая тональные; измерение длительности и частоты сигналов.

В качестве магистрали КДК используется асинхронная, последовательная шина. Децентрализованная внутренняя магистраль позволяет разнесением отдельных модулей сократить объем работ по монтажу и затраты на кабельную продукцию.

Такой подход в построении технических средств позволяет повысить живучесть системы в целом, обеспечить возможность дублирования элементов и резервирования каналов связи, решать на нижнем уровне задачи, требующие значительных вычислительных ресурсов, в том числе по поддержке протоколов глобальных сетей.

Для обеспечения съема и передачи на станции дискретных и аналоговых сигналов от сигнальных и переездных установок аппаратура нижнего уровня содержит:

модуль линейный аналоговый (МАЛ), предназначенный для сбора и преобразования в цифровой код аналоговой информации от восьми контролируемых устройств;

генератор линейных сигналов (ГЛС), служащий для сбора дискретных сигналов от 15 контролируемых устройств (контакты реле) я реле состояния блок участка (переезда). Кроме того, ГЛС принимает цифровой код измеренных аналоговых величин и передает его в линию в виде последовательного циклического кода (рис. 2).

Линейные выходы всех генераторов линейных сигналов (до 24) подключаются параллельно к двухпроводной линии связи (кабельной или воздушной), например ДСН.

Одновременная передача информации с 24 сигнальных установок в общую линию связи основана на частотном разделении каналов. Кодирование информации о состоянии 15 контролируемых устройств или аналоговой информации каждым ГЛС выполняется по принципу временного разделения каналов. Состояние каждого контролируемого устройства (контакта реле) или код аналоговой информации передается в дискретной форме модулированными по длительности паузами между частотными посылками. Одновременно модулированными по длительности частотными посылками посылается информация о состоянии блок участка (переезда).

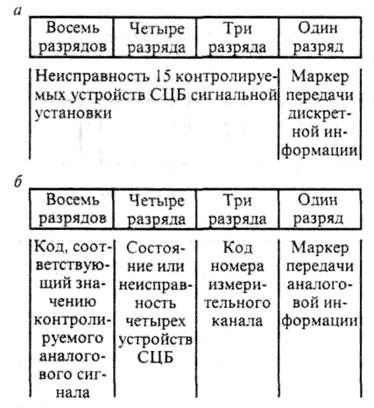

Рис. 2. Структура последовательного кода при передаче дискретной (а) и аналоговой (б) информации
