Электромагнитные реле железнодорожной автоматики

Автоматизированный комплекс позволяет вычислять механические параметры реле: совместный ход контактов; неодновременность замыкания и размыкания контактов; межконтактные зазоры в различных положениях якоря. Кроме этого АРМ-РТУ-Р позволяет определять наличие дребезга контактов, а также наличие или отсутствие прямого и полного срабатывания. Вычисление механических параметров происходит по кривой п

ереходного процесса i(t), которая с помощью АЦП заносится в компьютер и подвергается обработке по определенному алгоритму. В базе данных компьютера хранится набор переходных характеристик во всем спектре изменения механических параметров реле. При вычислении механических параметров компьютер выбирает из базы данных ближайшие кривые перемещения якоря и на их базе известными методами аппроксимации определяет необходимые параметры реле [24]. Результаты измерений отображаются на экране монитора, записываются в базу данных на магнитном диске и распечатываются на бумагу в виде протокола испытаний.

К недостаткам стенда АРМ-РТУ-Р можно отнести:

- применяемый метод оценки механических параметров реле по кривой тока i(t) имеет большую погрешность [24];

- отсутствие возможности измерения контактного давления и высоты антимагнитного штифта;

- модуль автоматизированного комплекса АРМ-РТУ-Р выполнен на ИМС средней степени интеграции, в результате чего он обладает большими габаритами и весом, высокой стоимостью и энергопотреблением.

Кроме стендов, решавших комплексную задачу автоматизации измерения параметров реле, разрабатывались и стенды, решавшие задачи частного характера. Например, стенды для автоматизации измерения отдельных параметров реле [25], системы контроля параметров реле на базе стандартных источников питания типа Б5-47(49) и универсальных цифровых измерительных приборов [26,27], стенды для автоматизации проверки монтажа релейных блоков ЭЦ [28,29,30,31] и т.п. Но данные стенды были изготовлены либо в единичных экземплярах на дистанциях в РТУ, либо в виде лабораторных макетов и не получили широкого распространения из-за их специфичности и слишком высокой стоимости.

5. Анализ методов автоматизации измерения механических параметров реле

При автоматизации измерения параметров электромагнитных реле наибольшую трудность вызывает разработка устройств для измерения механических параметров реле. Системы для измерения механических параметров реле электрическими методами строятся по трехзвенной структуре: 1) первичный датчик, который осуществляет преобразование механического параметра в электрический сигнал; 2) блок преобразования, который реализует обработку сигнала (масштабирование, линеаризация, и т.п.); 3) блок регистрации.

Для расчета механических характеристик реле необходимо знать координаты положения якоря d при перемещении в любой момент времени t. Все методы контроля положения якоря d(t) можно разделить на два вида: контактные и бесконтактные [32].

Контактные методы контроля подразумевают механическое соединение измерительной системы и проверяемого реле [33 - 38]. Общий принцип работы контактных датчиков основан на кинематическом воздействии исследуемого реле на подвижную часть измерительной системы. Перемещение подвижной части приводит к изменению электрических параметров измерительной системы и как следствие к изменению электрического сигнала на выходе датчика. По типу контролируемого электрического параметра измерительного датчика, различают индуктивные, емкостные, резистивные (потенциометрические преобразователи или тензодатчики) и оптоэлектронные контактные системы.

Контактные способы не получили широкого распространения, так как обладали рядом недостатков, не позволяющих создавать на их базе автоматизированных систем измерения механических параметров реле: необходимость снятия кожуха реле; большое количество ручных операций (подключение измерительной системы, калибровка датчика для каждого реле и т.п.); значительное обратное влияние самой измерительной системы на механические параметры реле; сложность конструкции измерительной системы и большое время измерения параметров одного реле.

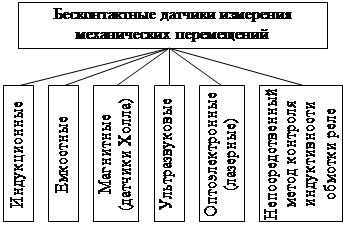

Более перспективными являются бесконтактные методы измерения механических параметров реле. По сравнению с контактными, бесконтактные методы позволяют измерять механические параметры реле без снятия кожуха реле, не оказывают влияния на параметры самого реле, а также гораздо проще в изготовлении и эксплуатации. Это позволяет строить на базе бесконтактных датчиков перемещения якоря полуавтоматические и автоматические стенды для измерения механических параметров реле. Классификация бесконтактных датчиков приведена на рис. 2.

Большую группу составляют индукционные датчики перемещения, принцип действия которых основан на явлении электромагнитной индукции [13,39-44]. Датчик представляет собой разомкнутый П - или Ш - образный магнитопровод, полюсные наконечники, которого замыкаются якорем реле. На магнитопровод наматывается измерительная обмотка, которая включается в колебательный контур автогенератора LC-типа. При движении якоря, изменяется индуктивность контура LC-генератора, а также потери в контуре из-за влияния вихревых токов, возникающих в якоре реле. При изготовлении индукционных датчиков используются оба явления. К общим недостаткам индукционных датчиков перемещения можно отнести:

- нелинейная зависимость выходного напряжения датчика от хода якоря;

- контроль перемещения якоря возможен только для реле имеющих корпус из диэлектрика;

- нестабильность работы из-за влияния температуры и напряжения питания на параметры обмоток датчиков, что вызывает изменение сигнала на выходе датчиков при неподвижном якоре.

Основным недостатком рассмотренных датчиков является невозможность создания полностью автоматизированной измерительной системы, так как для каждого реле индукционные датчики требуют индивидуальной настройки и калибровки.

Измерительные системы, использующие магнитный метод, строятся на датчиках положения якоря выполненных на элементах Холла [45 - 48]. Датчик Холла размещается на неподвижном сердечнике и при перемещении якоря с него снимается напряжение, пропорциональное магнитной индукции. Изменение магнитной индукции, пропорционально скорости движения якоря dd/dt. Проинтегрировав напряжение, пропорциональное dd/dt получим напряжение, пропорциональное координате якоря электромагнитного реле. К недостаткам данного метода можно отнести необходимость снятия кожуха реле для крепления датчика Холла, а также то, что не у всех типов реле есть место на сердечнике для размещения датчика Холла.

Ультразвуковые методы измерения перемещений, основаны на измерении времени прохождения сигнала от излучателя до препятствия и обратно [49]. Метод обладает небольшой погрешностью (0,5-1%), но на погрешность существенное влияние оказывает температура воздуха, от которой зависит скорость распространения ультразвука. К недостаткам также можно отнести сложность аппаратуры и невозможность измерять параметры реле с металлическим корпусом.
