Исследование рабочих процессов в рулевом приводе автомобилей

Таблица 2 Исходные данные для моделирования величины изменения схождения

№ п/п

Наименование параметра

Обозна-чение

Среднее значение

n=top >

Интервал варирования

Шаг варирования

I.

Зазоры в подшипниках ступиц передних колёс

S1

0,05 , мм

0 - 0,1

0,025

2.

Зазоры в шарнирах поворотной стойки

S2

0,25 , мм

0 – 0,5

0,05



Зазоры в крайних рулевых шарнирах

S3

0,15 , мм

0 – 0,3

0,05

4.

Зазоры в средних рулевых шарнирах

S4

0,10 , мм

0 - 0,3

0,05

5.

Зазоры в шарнирах рулевой сошки и

маятникового рычага

S6 , S7

0,15 , мм

0 - 0,3

0,05

6.

Упругость рулевой сошки

Сpc

0,0085

0,005-0,010

0,0005

7.

Упругость средней-рулевой тяги

Сcт

0,0042

0,002-0,006

0,0005

8.

Упругость поворотных рычагов цапфы

Спp

0,0083

0,005-0,010

0,0005

9.

Упругость боковых рулевых тяг

Сбт

0,0047

0,002-0,006

0,0005

(30)

(31)

При этом принято допущение, что усилие в РП сжимает рулевую трапецию, т.е. уменьшает начальное схождение (имеет место в большинстве режимов движения). Разделение диапазона усилий в РП до и более 30 даН вызвано наличием двух экстремумов этой зависимости с учётом результатов дорожных и стендовых испытаний автомобиля ВАЗ. Однако при моделировании достигнуто удовлетворительное совмещение этих зависимостей, позволяющее описать процесс в диапазоне усилий до 150 даН.

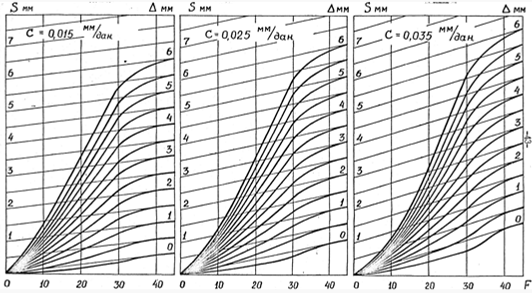

В результате моделирования процесса изменения схождения управляемых колёс по зависимостям (30, 31) получены номограммы (рис.4) зависимостей изменения схождения от усилия в рулевом приводе, упругости и уровня его технического состояния, удобные для практического применения при регулировке и оптимизации характеристик и состояния РП и ПМ.

4. Силовой способ оценки характеристик и состояния рулевого привода

ГОСТ 25478-82 указывает на необходимость введения инструментальных методов контроля рулевого привода и его шарнирных сочленений. Однако, кроме суммарного люфта рулевого колеса, общепризнанный критерий оценки эксплуатационного состояния рулевого привода отсутствует.

Существующие способы испытания рулевого управления автомобилей заключаются в приложении усилия к поворотным площадкам или непосредственно к шине. При этом величина измеряемого параметра (суммарного люфта) выражается косвенно, путём измерения углов поворота площадок (или боковых сил). Существующие методы оценки эксплуатационного состояния РП не обладают требуемой достоверностью из-за невозможности раздельного определения величин упругости и зазоров в подвижных сопряжениях, которые оказывают не однозначное влияние на эксплуатационные свойства автомобилей.

В этой связи для решения задач диссертационной работы разработан силовой способ испытания рулевых механизмов автомобилей, заключающийся в установке управляемых колёс на поворотные площадки и приложении усилия, нагружающего рулевой привод, и измерении возникающей деформации.

При этом, с целью повышения достоверности результатов испытания, усилия прикладывают непосредственно к дискам колёс, одинаковые по величине и противоположно направленные, измеряют приращение расстояния между дисками колёс и по величине и характеру изменения отношения этого приращения к нагружающему усилию производят оценку эксплуатационного состояния рулевого привода.

Под эксплуатационным состоянием РП понимается совокупность характеристик - упругость, момент сил трения, кинематика РП и технического состояния - величина износов и деформаций сопряжений, ослабление креплений и изменение прочностных свойств деталей, дефекты сборки. Предложенный параметр назван критерием качества РП - SF и является интегральным (комплексным) показателем характеристик и состояния рулевого привода автомобилей.

Способ испытания рулевого привода автомобилей осуществляется следующим образом. Автомобиль устанавливается управляемыми колёсами на поворотные площадки, задние колёса фиксируются колодками. Затем между дисками управляемых колёс впереди передней оси в горизонтальной плоскости на высоте рулевого привода устанавливается пневмоцилиндр, создающий одинаковые по величине, противоположно направленные усилия.
