Использование сетевой модели для оптимизации процесса ремонта тележек пассажирского тепловоза ТЭП60
После этого, пользуясь правилами, построим сетевой график ремонта тележки.

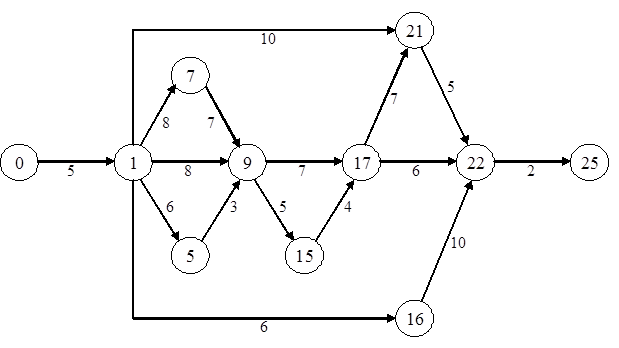

Рис.1 Сетевой график ремонта тележки
Событие на графике обозначается кружком, который делится на 4 сектора. В верхнем секторе кружка проставляется номер события. ti-j – продолжительность работы, соединяющая i-e и j-e события.
В левом се
кторе указывается ранний срок свершения события tp.
tpj = max (tрi + tij).
В правом секторе указывается поздний срок свершения события tп.
tпi = min (tпj – tij).
Любая из работ, не лежащая на критическом пути обладает резервом времени.
Полный резерв времени работ: Rп (i-j) = tпj – tpi – t(i-j).
Свободный резерв времени работы: Rc (i-j) = tpj – tpi – t(i-j).
Резерв времени свершения события: Ri = tпi – tpi (записывается в нижний сектор сетевого графика).
Результаты расчетов сводятся в таблицу 2.
Таблица 2
Временные параметры и резервы времени работ.
№ п.п |
Код работы на графике |
Ранний срок свершения предшествующего события |
Поздний срок сверше ния предшествующего события |
Ранний срок сверше ния после дующего события |
Поздний срок сверше ния последующего события |
Полн. резерв врем. работы |
Свободный резерв времени работы |
1 |
1-2 |
0 |
0 |
4,7 |
4,7 |
0 |
0 |
2 |
2-3 |
4,7 |
4,7 |
7,7 |
7,7 |
0 |
0 |
3 |
2-4 |
4,7 |
4,7 |
10,9 |
14,35 |
3,45 |
0 |
4 |
3-5 |
7,7 |
7,7 |
11,85 |
11,85 |
0 |
0 |
5 |
5-6 |
11,85 |
11,85 |
14,35 |
14,35 |
0 |
0 |
6 |
6-7 |
14,35 |
14,35 |
19,35 |
19,35 |
0 |
0 |
7 |
6-11 |
14,35 |
14,35 |
27,55 |
61,65 |
34,1 |
0 |
8 |
6-12 |
14,35 |
14,35 |
27,55 |
33,04 |
6,39 |
0 |
9 |
7-8 |
19,35 |
19,35 |
22,35 |
22,35 |
0 |
0 |
10 |
8-9 |
22,35 |
22,35 |
28,35 |
28,35 |
0 |
0 |
11 |
9-10 |
28,35 |
28,35 |
41,65 |
41,65 |
0 |
0 |
12 |
10-21 |
41,65 |
41,65 |
54,1 |
54,1 |
0 |
0 |
13 |
12-13 |
27,55 |
33,04 |
28,88 |
34,37 |
5,49 |
0 |
14 |
13-14 |
28,88 |
34,37 |
34,08 |
39,57 |
5,49 |
0 |
15 |
14-15 |
34,08 |
39,57 |
36,08 |
41,57 |
5,49 |
0 |
16 |
15-16 |
36,08 |
41,57 |
37,81 |
43,3 |
5,49 |
0 |
17 |
16-19 |
37,81 |
43,3 |
41,81 |
54,1 |
12,29 |
0 |
18 |
16-18 |
37,81 |
43,3 |
45,36 |
54,1 |
8,74 |
0 |
19 |
20-23 |
45,16 |
50,65 |
61,65 |
54,1 |
5,49 |
5,49 |
20 |
16-17 |
37,81 |
43,3 |
45,16 |
50,65 |
5,49 |
0 |
21 |
21-22 |
54,1 |
54,1 |
55,76 |
61,65 |
5,89 |
0 |
22 |
21-23 |
54,1 |
54,1 |
61,65 |
61,65 |
0 |
0 |
23 |
23-24 |
61,65 |
61,65 |
64,8 |
64,8 |
0 |
0 |
