Трансмиссия автомобилей
Механическая трансмиссия автомобиля с колесной формулой 4 х 4 с передним расположением двигателя / (рис. 4, г) кроме сцепления 2, коробки передач 3, карданной передачи 4 и заднего ведущего моста 5 дополнительно включает в себя передний ведущий управляемый мост и раздаточную коробку 10, соединенную с этим мостом и коробкой передач 3 карданными передачами. Крутящий момент от раздаточной коробки п
одводится к переднему и заднему ведущим мостам. В раздаточной коробке имеется устройство для включения привода переднего ведущего моста или межосевой дифференциал, распределяющий крутящий момент между ведущими мостами автомобиля.
Передний ведущий мост имеет главную передачу, дифференциал и привод колес в виде карданных передач с шарнирами 9 равных угловых скоростей, обеспечивающих подведение крутящего момента к передним ведущим управляемым колесам.
У автомобилей с колесной формулой 6x4 (рис. 4, д) крутящий момент к среднему (промежуточному) и заднему ведущим мостам может подводиться одним общим валом. В этом случае главная передача среднего моста имеет проходной ведущий вал.
У автомобиля с колесной формулой 6x6 (рис. 4, е) крутящий момент к среднему и заднему ведущим мостам может подводиться и раздельно — двумя валами. В раздаточной коробке этих автомобилей имеется специальное устройство для включения привода переднего моста или межосевой дифференциал 11, распределяющий крутящий момент между ведущими мостами.
Автомобили с колесной формулой 8x8 обычно имеют потележечное расположение ведущих мостов, при котором сближены ведущие мосты — первый со вторым и третий с четвертым. При этом первые два моста являются и управляемыми.
При установке двух двигателей 1 (рис. 4, ж) трансмиссия таких автомобилей имеет два сцепления 2, две коробки передач 3 и две раздаточные коробки 10 с межосевыми дифференциалами 11. При этом автомобиль может двигаться при одном работающем двигателе.
По сравнению с другими типами трансмиссий механические трансмиссии проще по конструкции, имеют меньшую массу, более экономичны, надежнее в работе и имеют высокий КПД, равный 0,8 . 0,95. Недостатком их является разрыв потока мощности при переключении передач, что снижает тягово-скоростные свойства и ухудшает проходимость автомобиля. Кроме того, правильность выбора передачи и момента переключения передач зависит от квалификации водителя, а частые переключения передач в условиях города приводят к сильной утомляемости водителя. Механические трансмиссии также не обеспечивают полного использования мощности двигателя и простоты управления автомобилем.
3. Механическая бесступенчатая трансмиссия
Это фрикционная трансмиссия, в которой для плавной передачи крутящего момента от двигателя к ведущим колесам используется сила трения.
На рис. 5 приведена схема клиноременной передачи, которая представляет собой фрикционную бесступенчатую передачу.
Крутящий момент от двигателя через сцепление передается конической шестерне 14 реверс-редуктора. Эта шестерня находится в зацеплении с шестернями 13 и 10, соединяемыми с валом 12 муфтой 11, перемещающейся на шлицах вала.
На концах вала 12 установлены ведущие шкивы 9 передачи, от которых крутящий момент через зубчатые ремни 8 трапецеидального сечения передается на ведомые шкивы 7 и далее через колесные редукторы 5 на ведущие колеса автомобиля.
Передаточное число клиновой передачи, равное отношению рабочих радиусов R2:R1 шкивов, зависит от положения ремня 8. Оно регулируется пружиной 6, соответственно сдвигающей половины ведомого шкива 7, и пружиной 3, раздвигающей половины ведущего шкива 9, в зависимости от частоты вращения коленчатого вала двигателя и вакуума в полости 2, соединенной трубопроводом / с впускным коллектором двигателя.
При трогании автомобиля с места пружины 3 и 6 обеспечивают наибольшее передаточное число, и в этом случае половины ведомого шкива сдвинуты, а ведущего — раздвинуты.

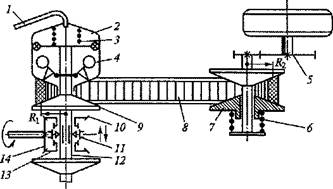

Рис. 5. Схема клиноременной передачи:
1 — трубопровод; 2 — полость; 3, 6 — пружины; 4 — груз; 5 — редуктор; 7, 9 – шкивы; 8 — ремень; 10, 13, 14 — шестерни; 11 — муфта; 12 — вал; R1 R2 – радиусы шкивов
При разгоне автомобиля действующие силы от грузов 4 центробежного регулятора и вакуума в полости 2 преодолевают силу пружин 3 и 6, сдвигают половины ведущего шкива 9 и раздвигают половины ведомого шкива 7. Таким образом, осуществляется бесступенчатое изменение передаточного числа и, следовательно, крутящего момента.
Эта передача выполняет также функции межколесного дифференциала. Передача применяется на некоторых моделях легковых автомобилей.
Механические бесступенчатые передачи не получили широкого распространения и имеют ограниченное применение на автомобилях из-за недостаточной надежности их работы.
4. Гидрообъемная трансмиссия
Этот вид трансмиссии представляет собой бесступенчатую передачу автомобиля.
В гидрообъемной трансмиссии (верхняя половина рис. 6) двигатель 1 внутреннего сгорания приводит в действие гидронасос 2, соединенный трубопроводами с гидромоторами 3, валы которых связаны с ведущими колесами автомобиля. При работе двигателя гидродинамический напор жидкости, создаваемый гидронасосом в гидромоторах ведущих колес, преобразуется в механическую работу. Ведущие колеса с гидромоторами, установленными в них, называются гидромотор-колесами.
Рабочее давление в системе в зависимости от конструкции гидроагрегатов — 10 .50 МПа.
На рис. 7 представлена простейшая схема устройства и работы гидрообъемной передачи, в которой используется гидростатический напор жидкости. При вращении коленчатого вала двигателя через кривошип 2 и шатун 3 производится перемещение поршня 4 гидронасоса. Жидкость из гидронасоса через трубопровод 9 подается в цилиндр гидродвигателя, поршень 8 которого перемещает через шатун 7 кривошип 5 и приводит во вращение ведущее колесо 6.
Рис. 6. Схема гидрообъемной (верхняя половила схемы) и электрической (нижняя половина) трансмиссии:
1 — двигатель; 2 — гидронасос; 3 — гидромотор; 4 — электродвигатель; 5 — генератор
Преимуществом гидрообъемной трансмиссии является бесступенчатое автоматическое изменение ее передаточного числа и передаваемого крутящего момента, что обеспечивает плавное трогание автомобиля с места, облегчает и упрощает управление автомобилем и снижает утомляемость водителя и, следовательно, повышает безопасность движения. Она также повышает проходимость автомобиля в результате непрерывного потока мощности и плавного изменения крутящего момента.
В действительности гидрообъемные передачи, применяемые на автомобилях, гораздо сложнее, чем представленная на рис. 7. Так, они включают роторные гидронасосы плунжерного типа, колесные гидродвигатели, магистрали высокого и низкого давления, редукционные клапаны, охладитель, дренажную и подпитывающую системы (резервуар, фильтр, охладитель, насос, редукционный и предохранительный клапаны).
