Разработка технологического процесса восстановления гильзы цилиндра ЗИЛ-130

2.3.4 Расчет норм времени

При техническом нормировании определяется время, мин:

основное (на каждый переход) tO;

вспомогательное (на каждый переход) tВС;

дополнительное - tД;

штучное - tШТ;

подготовительно-заключительное - tП.З.

штучно-калькуляционное (техническая норма времени) - ТШ.

Основное время определили по формуле (2)

Вспомогательное время

<

img border=0 width=148 height=24 src="images/referats/21841/image010.png">(3)

где tВ. У - вспомогательное время на установку и снятие детали (зависит от массы и конфигурации изделия, конструкции приспособления, характера и точности установки на станке); tВ.П. - вспомогательное время связанное с каждым переходом (время на подвод и отвод режущего инструмента, включение и выключение станка, переключение подач и передач); tВ. З - вспомогательное время, связанное с замерами обрабатываемого изделия.

.

Оперативное время - это сумма основного и вспомогательного времени

(4)

Дополнительное время задается в процентах к оперативному времени и определяется по формуле

(5)

где К1 - отношение дополнительного времени к оперативному, % (в

зависимости от вида обработки К1=6…9),

Штучное время

(6), .

Таким образом, техническая норма времени (штучно-калькуляционное время)

, (7)

где tП.З. - подготовительно-заключительное время;

nПР - число деталей в партии.

Комплект документов на восстановление гильзы цилиндра автомобиля ЗИЛ-130.

После разработки технологического процесса на восстановление вала заполняется маршрутная карта по ГОСТ 3.1118-82. Для разработки каждой операции составляются операционные карты:

операционная карта механической обработки по ГОСТ 3.1404-86, формы 1;

операционная карта технического контроля но ГОСТ 3.1502-85, формы 1,карта регистрации результатов испытания по ГОСТ 3.1507-84, формы 1 и 3.

Оформляются и заполняются технологические карты в соответствии с требованиями ЕСТД. Карты помещаются в виде приложения к пояснительной записке.

ГОСТ 3.1104-81 устанавливает общие требования к оформлению документов, а именно:

технологические документы должны выполняться на форматах, установленных стандартами ЕСТД;

запись может быть выполнена двумя видами - полная и сокращенная. Например, "Фрезерование паза черновое", "Нарезание резьбы М12" или по виду обработки: "фрезерная", "токарная" и т.п.

Содержание переходов записывается глаголом в повелительной форме, например "обточить с 025 до 023" или с указанием номера обрабатываемой поверхности "Шлифовать поверхность № 3".

Операции, переходы, а также поверхности нумеруются арабскими цифрами.

Приемы работ, связанные с установкой и снятием детали, записываются так: "Установить деталь", "Снять деталь" и т.д. Приемы обозначаются прописными буквами русского алфавита.

Применяемое оборудование обозначается кратким наименованием с указанием модели. Для инструментов дается краткая характеристика в соответствующих графах.

Наращивание и обработка посадочных поясков.

Коррозийный износ и деформацию поясков гильзы устраняют железнением (предварительное шлифование, нанесение покрытия и окончательное шлифование до исходного размера) или плазменным напылением с последующим оплавлением покрытия (предварительное шлифование, струйная обработка, нанесения покрытия, оплавление покрытия кислородным пламенем, окончательное шлифование восстановленных поясков).

Растачивание гильзы.

Перед растачиванием "зеркала", гильза цилиндра устанавливается в приспособление для крепления гильз (рис.3), размещённое на столе станка. Растачивание гильз производится под ближайший ремонтный размер, в зависимости от наличия новых поршней стандартного ремонтного размера, на алмазно-расточном станке модели 2А78Н за один проход резцами оснащенными пластинами из эльбора или твёрдого сплава ВК6. Режимы резания: подача - 0,03 .0,05 мм/об; скорость резания - 80 .100 м /мин; глубина резания - 0,015 - 0,2 мм. Базовыми поверхностями при расточке служат посадочные пояски (5) приспособления и торец опорного бурта гильзы. По неизношенному пояску в верхней части гильзы с помощью индикаторного приспособления (4) совмещают оси шпинделя и гильзы. Следует иметь в виду, что смещение оси гильзы из-за неправильного центрирования при последующем хонинговании исправить невозможно.

3. Конструкторская часть

Станочное приспособление 7307-0006 (кондуктор на ножках). Предназначен для снижения трудоемкости ряда операций при ремонте деталей.

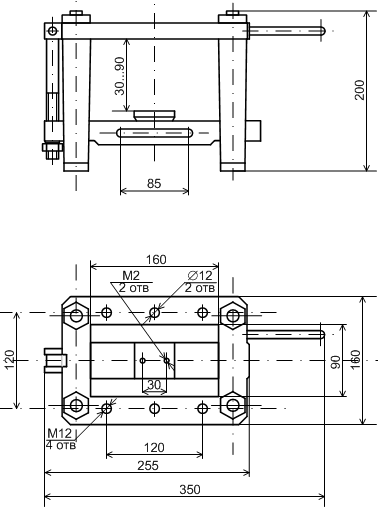

Рис.5. Станочное приспособление 7307-0006 (кондуктор на ножках)

4. Экономическая оценка технологического процесса

Для определения экономической эффективности разработанного технологического процесса надо сравнить:

себестоимость восстановления детали со стоимостью детали по прейскуранту;

себестоимость восстановления детали разными способами.

Себестоимость восстановления детали складывается из заработной платы производственных рабочих, накладных расходов и стоимости материалов, израсходованных на восстановление детали.

Окончательная оценка целесообразности применения разработанного технологического процесса восстановления детали проводится по технико-экономическому критерию, который выражается неравенством

(8)

где СВ - стоимость восстановления гильзы цилиндра, руб;

КД - коэффициент долговечности (КД = 0,79);

СН - стоимость новой детали (принимается по прейскурантам), руб.

Значение СВ находят по формуле

(9)

где СП - полная себестоимость восстановления гильзы цилиндра двигателя автомобиля ЗИЛ-130, руб; Н = 1,05 СП - прибыль (накопление) ремонтного предприятия, руб. Полную себестоимость восстановления детали рассчитывают по формуле

(10)

где СПР. Н - заработная плата производственных рабочих с

начислениями, руб.;

СР. М - стоимость ремонтных материалов, руб.;

СОП, СОХ и СВП - соответственно общепроизводственные, общехозяйственные
