Улучшение организации дорожного движения

Масштабный план перекрестка

На масштабном плане перекрестка должна быть сохранена его ориентировка в пространстве, как и на безмасштабной ситуационной схеме. План перекрестка выполняется в таком масштабе, чтобы полностью был использован лист формата А2 (190702.24.000 ВО)

На плане изображена территория перекрестка по определению Правил дорожного движения, с включением пешеходных

переходов.

План содержит информацию о геометрических параметрах проезжей части и пешеходных путей, размещении технических средств регулирования.

Особым цветом или типом линий на плане должны быть изображены вносимые в проект предложения по перепланировке перекрестка или переоборудованию его техническими средствами регулирования.

Знаки дорожные соответствуют первому типоразмеру по ГОСТ Р 52289-2004

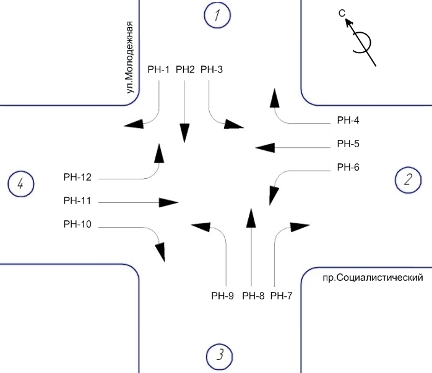

Схема разрешенных направлений движения

На схеме разрешенных направлений движения указаны все транспортные и пешеходные потоки.

Рисунок 1 – Схема разрешенных направлений

Существующая программа работы светофора и пофазная организация движения

Таблица 3 – Существующая программа работы светофора

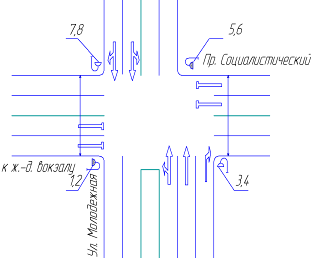

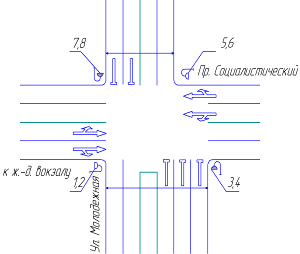

На схемах представляется существующее распределение по фазам разрешенных транспортных и пешеходных потоков на перекрестке в соответствии с существующей программой светофорного регулирования.

1-я фаза: 2-я фаза:

Рисунок 2 – Схемы пофазного пропуска потоков

Часовая интенсивность, состав движения по направлениям и поток насыщения

Интенсивность транспортных и пешеходных потоков подсчитывались в течении 20 мин с последующим умножением на 3 для приведения данных к одному часу. Перед подсчетом подготавливаются специальные бланки дорожных протоколов, которые должны быть вложены в пояснительную записку в качестве исходного материала. Результаты подсчета оформляются в таблицу.

Таблица 4 – Часовая интенсивность и состав движения по направлениям по состоянию на 07.04.10 г, 14.00-15.00 ч.
