Этапы развития станционных систем автоматики и телемеханики
Рис.4. Структурная схема релейной централизации с центральными зависимостями и центральным питанием
При движении поезда по маршруту эта аппаратура контролирует его местонахождение и исключает возможность задания враждебных маршрутов. Ошибочные действия на пульте управления дежурного по станции не могут привести к опасны
м результатам, так как технические средства поста ЭЦ надежно их блокируют. В исходном (нормальное) состоянии системы приборы (реле), выполняющие функции контроля и замыкания маршрута обтекаются током для того, чтобы при любых повреждениях (обрывы, короткие замыкания) система приводила в "заграждающее" положение, при котором невозможно перевести стрелку и открыть сигнал. Во избежание влияния посторонних ЭДС на кабельные линии применяют двухполюсное отключение приборов от источника их питания и другие способы защиты от опасных состояний системы ЭЦ.
Несмотря на общность решаемых задач на сети дорог эксплуатируют системы прямого централизованного управления, что объясняется специфическими особенностями станций, которые различаются назначением, числом стрелок и размерами движения. Поэтому экономически целесообразно использовать несколько систем ЭЦ, различающихся размещением аппаратуры, способами установки и размыкания маршрутов, конструктивным оформлением. В ЭЦ с центральным питанием все приборы, осуществляющие блокировочные зависимости, и источники питания размещаются на посту ЭЦ, как правило, в виде отдельно стоящего здания, где устанавливается пульт управления. ЭЦ с местным питанием отличается от предыдущей системы тем, что некоторая часть аппаратуры и источники питания стрелочных электроприводов устанавливаются в горловинах станции в релейных и батарейных шкафах, и дорогостоящее здание поста ЭЦ не строят. Поэтому эта система нашла применение на малых станциях.
В пределах станций движение поездов осуществляется по поездным маршрутам приема, передачи и отправления, а также по маневровым маршрутам. Когда путевое развитие горловины станции допускает несколько маршрутов, у которых одинаковые начало и конец, различают основной и вариантные маршруты. Основным маршрутом называется кратчайший путь следования подвижной единицы до станции, имеющий наименьшее количество пересечений с другими маршрутами и допускающий наибольшую скорость движения. Вариантные маршруты отличаются от основных положением стрелок.
Рассмотрим пример использования светофорной сигнализации - осигнализование обгонного пункта со стрелочными переводами марок 1/9 и 1/11 на участке с трехзначной автоблокировкой для движения в нечетном направлении (рис.1.5).

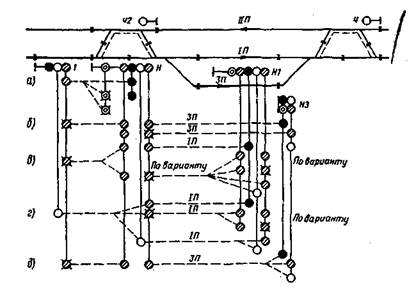

Рис. 1.5 Схема сигнализации предупредительными входными и выходными светофорами.
Желтый огонь на предупредительном светофоре 1 (рис.1.5, а) загорается при красном и мигающем лунно-белом (пригласительном) сигнальных показаниях входного светофора Н. Светофор 1 поезд может проследовать с максимальной скоростью, поскольку длина блок-участка достаточна для остановки поезда перед входным сигналом Н.
Желтый мигающий огонь (рис.1.5, б, в) на светофоре 1 предупреждает о том, что входной сигнал Н открыт, но его разрешается проследовать со скоростью не более V1 = 40 км/ч, поскольку поезд принимается на станцию с отклонением по стрелочным переводам. Это происходит при приеме поезда на боковой путь ЗП или (по вариантному маршруту) на главный путь IП На входном светофоре Н в этом случае горят два желтых огня, указывающие на необходимость его проследования со скоростью не более V1. Причем непрерывно горящий верхний огонь предупреждает о том, что существующий выходной светофор (Н1 или НЗ) закрыт, а мигающий огонь свидетельствует об открытии этого светофора.
Зеленый огонь (рис.1.5, г) на предупредительном светофоре 1 указывает на возможность проследования поездом входного сигнала Я с максимальной скоростью, что соответствует приему поезда на главный путь 1П без отклонения на стрелках. Входной светофор Н сигнализирует в этом случае одним верхним желтым непрерывно горящим огнем при красном огне на выходном светофоре Н1.
На входном светофоре Н загорается верхний желтый мигающий огонь, если по выходному светофору Н1 предусмотрен вариантный маршрут отправления поезда, когда скорость проследования выходного светофора не должна превышать V= 40 км/ч. В этом случае выходной светофор Н1 сигнализирует двумя желтыми огнями, из которых верхний горит непрерывно при свободности одного блок-участка автоблокировки или "мигает" при свободности двух и более блок-участков.
Зеленый огонь на входном светофоре Н загорается в тех случаях, когда допускается проследование поездом входного и выходного светофоров с максимальной скоростью. Это соответствует пропуску поезда по главному пути станции без отклонения на стрелочных переводах. Желтый огонь выходного светофора Н1 предупреждает о том, что следующий светофор автоблокировки закрыт, а зеленый о том что следующий светофор имеет разрешающее сигнальное показание.
Необходимо отметить, что при сквозном пропуске поезда (см. рис.1.5, б) по боковому пути ЗП открытый выходной светофор НЗ сигнализирует одним желтым или зеленым огнем, несмотря на то, что поезд за выходным светофором отклоняется на стрелках. Такое упрощение сигнализации не создает угрозы безопасности движения по следующим причинам. При движении на боковой путь машинист снижает скорость до вступления поезда на стрелки входной горловины и поддерживает ее не более 40 км/ч до освобождения этих стрелок последним вагоном состава. В таких условиях машинист знает, что поезд принимается на боковой путь и готов к следованию с уменьшенной скоростью по стрелкам, расположенным за выходным светофором. При отсутствии безостановочного пропуска поездов по боковому пути (рис.1.5, д) сигнализация осуществляется двумя желтыми огнями, из которых верхний мигающий на входном светофоре не используется.
Нечетные поезда принимаются на боковые пути 2Пи ЗП(рис.1.6) по стрелочным переводам с маркой крестовины 1/18, что указывается одной зеленой полосой на входном сигнале Н. О возможности проследования светофора Н в этом случае со скоростью 80 км/ч сигнализирует зеленый мигающий огонь предупредительного светофора 1.
Поезд, отправляемый с пути 2П, проходит по стрелке с маркой крестовины 1/18, поэтому в случае пропуска поезда по пути 2П входной светофор Н сигнализирует зеленым мигающим и желтыми огнями с зеленой полосой. При этом зеленый мигающий огонь указывает машинисту на возможность проследования выходного светофора Н2 со скоростью v3 = 80 км/ч, что позволяет не устанавливать на светофоре Н2 зеленую полосу.
