Роботизированная линия по ремонту крышек разгрузочных люков полувагонов

Для человека, в зависимости от технических условий и стенами механизации производственных процессов, проектирование рабочего места производится с учетом антропометрических показателей. Размеры активных зон и оборудования зависит от досягаемости рук при определенной рабочей зоне.

Как правило, промышленный робот по своим программируемым перемещениям и габаритам превосходит зону, занимаемую че

ловеком. Это обусловлено тем, что размещение промышленного робота в робототехническом комплексе должно предусматривать обслуживание робота наладчиком, демонтажа и монтажа робота, наличие зоны для естественного охлаждения.

Самые разнообразные робототехнические комплексы создают в механических цехах. Схемы робототехнических комплексов включают следующие группы оборудования: транспортное оборудование, основное технологическое оборудование, промышленный робот, оборудование системы контроля, системы управлении. Планировка робототехнического комплекса должна предусматривать наличие свободных зон подхода к оборудованию.

Структура РТК по ремонту крышек разгрузочных люков полувагонов.

Загрузочный конвейер (ЗК) - > Моечная машина (ММ) - > Технологический конвейер (ТК) - > Кантователи (К) - > Гидравлический пресс (ГП1) - > Монорельс (М) - > Стенд для обрезки крышек (СО) - > Стол для постановки и приварки деталей (СПП) - > Гидравлический пресс (ГП2) - > Сварочный пост (СП) - > Электрогорн (ЭГ) - > Клепальная установка (КУ) - > Разгрузочный конвейер (РК) - > Комплектовочная тележка (КТ).

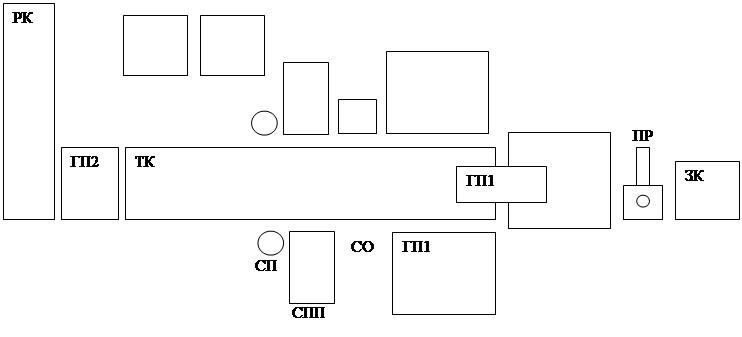

Рисунок 1 – Схема РТК по ремонту крышек разгрузочных люков полувагонов.

4. Сравнение конкурентоспособных промышленных роботов и выбор базового ПР

Перечень конкурентоспособных роботов определяется их назначение с учетом выполнения ограничения:

где QL – необходимая грузоподъемность, QL=60 кг;

Q – масса объекта манипулирования, Q=48 кг.

Запас грузоподъемности необходим для надежной работы ПР, а также для реализации возможности замены объекта манипулирования. При отсутствии ПР, удовлетворяющий запас по грузоподъмности увеличивают свыше 10.

Необходимая грузоподъемность базовой модели «Универсал-60» находится в пределах:

что удовлетворяет условию.

Таблица 1 – Возможные конкуренты выбранному роботу.

Принимаем модель ПР «Универсал-60».

5. Циклограмма роботизированного участка
