Ремонт шиномонтажного подъемника RAV 1400 A

3. Проверочные расчеты

3.1Силовой расчет

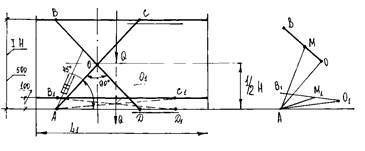

Рассмотрим схему 1:

Схема 1.

В исходном (нижнем) положении платформа поднята над уровнем осей А и Д на 100 мм.

В верхнем положении высота подъема платформы 500 мм.

Оси А и Д находятся на уровне пола, поэтому высота подъема автомоби

ля над полом 500 мм.

Рассмотрим Dи DАМО.

Схема 2.

По условию АО==ОВ==353 мм.

О1К составляет 50 мм при нижнем положении подъемника, когда платформа ВС находится на расстоянии 100 мм плоскости N-N

<M1AK= <O1AK + <M1AO1

<O1AK=arcsin O1K/AO1=arcsin 0,05/0,353;

Из рассмотрения подъемника в верхнем положении

AO=AC/2=H/2=0,25/2×1.41=0,1765м;

ОМ=АО/3=0,1765/3=0,059 м;

<O1AK=arcsin 0.05/0,353=arcsin 0.14

<O1AK=5°40'

<M1O1A=2<O1AK=11°20'

Расчет длины гидроцилиндра:

(1)

где ОМ = 0,059 м,

АО = 0,176 м.

Тогда:

.

3.2 Расчет гидроцилиндра

Усилие на штоке гидроцилиндра при подаче масла в поршневую полость:

(2)

р – давление масла в подъемниках р=20 МПа

тогда:

Из стандартного ряда принимаем диаметр цилиндра равный 100 мм.

Перерасчитываем давление, необходимое для обеспечения усилия 27000 Н принятым цилиндром (D=100 мм).

Диаметр штока рассчитывается по формуле (3):

(3)

Тогда:

Толщина стенок гидроцилиндра рассчитывается по формуле (4):

(4)

где -толщина стенки;

- пробное давление, составляет 1,6 МПа;

-предел текучести материала, составляет 60 МПа;

- коэффициент запаса прочности, составляет 3,

-коэффициент прочности, составляет 1.

Тогда:

Толщина плоского донышка, рассчитывается по формуле (5):

(5)

где -давление жидкости, составляем 1,6 МПа;

-допустимое напряжение на растяжение, составляет для материала донышка гидроцилиндра 60.

Тогда:

3.3 Расчет пальца гидроцилиндра

В шарнирных пальцах крепления гидроцилиндра к поперечине подъемника и основанию подъемника сила давления F вызывает деформацию сдвига (среза) по двум плоскостям и деформацию смятия. Обычно сопротивление стали деформации сдвига ниже, чем смятие. Поэтому, последней пренебрегают и палец рассчитывают только на сдвиг.

Из условия прочности на сдвиг имеем:

где Qn-поперечная сила в плоскостях сдвига шарнирного пальца, Н;

n- количество плоскостей сдвига, n=2;

А- площадь поперечного сечения пальца,

где - допустимое напряжение на сдвиг, = 90 МПа.

Из условия прочности найдем диаметр шарнирного пальца:

.

Стандартные диаметры цилиндрических деталей равны 23 и 24 мм.

Выберем из них сечение, удовлетворяющее условию прочности и экономичности:

При d1= 23 мм:

При d= 24 мм:

Максимальное касательное напряжение больше допустимого напряжения на сдвиг на:

Оба диаметра удовлетворяют условию прочности, поэтому принимаем 24 мм.

4. Мероприятия по технической эксплуатации подъемника RAV 1400 А

4.1 Монтаж оборудования

4.1.1 Подготовка пола к установке подъемника

Подъемник должен быть установлен на пол, выдерживающий нагрузку в 4 кН. Требования к установке:

1. Бетон армированный марка не ниже М350;

2. Армирование 4-6 мм, ячейка 150х150 мм;

3. Бетон должен выдерживать нагрузку не ниже 1,3 кг/см²;

4. Минимальная площадь для установки подъемника 5,0х2,5 м;

5. Допуск на высоту точек крепления к полу должен быть не более ±5 см.

4.1.2 Проверка напряжения

Нужно убедиться, что напряжение в сети соответствует напряжению питания подъемника. Если напряжение не совпадает, нужно переподключить обмотку.

4.1.3 Подключение к питающей сети

Минимальные требования к мощности электросети 3/380 (в/Гц).

Минимальное сечение кабеля 4 мм², кабель четырехжильный (3 ~ и заземляющий провод).

4.1.4 Подключение кабелей

Установить питающий кабель через клеммник в стороне пульта управления и присоединить к выпадному щитку.

Проверить, чтобы перемычка была подключена в терминал, она блокирует датчик давления и выключатель верхнего положения.

Нужно включить электропитание; повернуть главный выключатель, нажать кнопку подъем и проверить направление вращения электродвигателя, если направление вращения не совпадает со стрелкой на корпусе электродвигателя, необходимо переподключить две фазы на электродвигателе.

4.1.5 Подключение пневмолинии

Максимальное давление в системе 10 Бар.

Необходимо поднять платформу подъемника на высоту 50-60 см., установить тройники с трубками цилиндра механического отключения. При подключении необходимо соблюдать цвета трубок.
