Система управления положением кресла водителя

В схеме на рис. 8 один из выходных контактов был обозначен символом «*». Именно этот контакт подключается к входу схемы на рис. 9. Такое подключение позволит полностью отключить двигатель от питания в пассивном режиме, что может предостеречь, от различного рода случайностей.

Общая схема Канала 1 приведена на рис. 10.

Рис

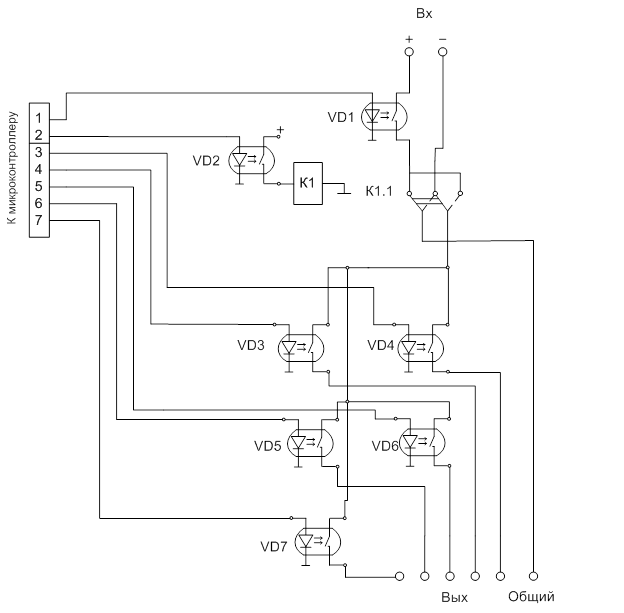

. 10 Принципиальная схема Канала1

5 экономическое обоснование проекта

Целью данного проекта является создание системы управляющей положением кресла водителя. Кресло, оснащенное синтезируемой системой, более удобно в использовании, не требует физических затрат при эксплуатации, более комфортабельно, что делает его привлекательней в глазах потребителя.

Данная разработка обладает большим потенциалом для дальнейшего развития и усовершенствования, что является важным показателем с экономической точки зрения, так как новые технологии притыгивают потребителя, а в данном случае это возможно без значительных изменений, а, следовательно, значительных дополнительных инвестиций. Таким образом, работа является актуальной, потому что позволит, как уже говорилось раньше, позволит повысить безопасность на дорогах, а так же должна заинтересовать потребителя, следствием чего является высокая покупаемость изделия.

5.1 Стоимостная оценка разработки

Капитальные затраты на этапе проектирования Кп рассчитываются по формуле:

Кп = Zп + Мп + Нп

где Zп – заработная плата проектировщика задачи на всем этапе проектирования Тп (длительность времени проектирования в нашем случае фиксированная величина, она равняется 30 дн., включает в себя формальное решение поставленной перед разработчиком задачей, оформление пояснительной записки);

Мп – затраты за использование ЭВМ на этапе проектирования;

Нп – накладные расходы на этапе проектирования.

Одним из основных видов затрат на этапе проектирования является заработная плата проектировщика которая рассчитывается по формуле:

Zп = zд Тп (1 + ас /100) (1 + ап /100)

где zд – дневная заработная плата разработчика задачи на этапе проектирования;

ас – процент отчислений на социальное страхование (ас=26%);

ап – процент премий.

Расчет:

zд = 400 руб.;

ап = 15%;

Zп = 400*20*(1 + 26 / 100) (1 + 15 / 100) =11558 (руб.)

Затраты, связанные с использованием ЭВМ Мп определяются по формуле:

М= Cм tм,

где Cм – стоимость 1 часа машинного времени;

tм – необходимое для решения задачи машинное время (час);

Общее время решения задачи – 20*8=160 ч. Из них 120 ч. – непосредственно работа с вычислительной техникой. Т. о. tм=120 ч. Стоимость часа машинного времени Cм = 20 руб.;

Расчет:

Cм = 20 руб.;

tм = 120 ч;

М= 120 * 20 = 2400 руб.

Накладные расходы составляют 80% - 120% от заработной платы, т. е. Нп = 9246 руб.

Расчет:

Кп =11558+2400+9246=23204

5.2 Стоимостная оценка изделия

Стоимостная оценка разработки может быть осуществлена лишь приблизительно ввиду отсутствия точных данных о цене комплектующих данного изделия.

Таблица 1

Затраты изделие

В таблице в отношении большей части составляющих показано, что потребуется больше элементов, чем указанное число. Это связано с тем, что пока отсутствует принципиальная схема Канала 1, а значит, нет точных данных о необходимых элементах и их количестве.

Приведенный перечень, составляющий таблицу, может быть дополнен, если указать такие элементы, как провода, стеклотекстолит, припой, спирт и прочее. Расчет количества подобных составляющих схемы затруднителен, так как практической реализации система не проходила, а теоретической расчет будет слишком приближенным. Однако даже их стоимость мала, и не внесет значительного изменения на цену изделия в целом, поэтому она опущена.

6 Безопасность и экологичность проекта

6.1 Системный анализ безопасности и надежности при эксплуатации

Системный анализ безопасности и надежности при эксплуатации системы управления положением кресла водителя.

Системный анализ - совокупность методологических средств, используемых для подготовки и обоснования решений по проблемам безопасности.

Разрабатываемое устройство используется для изменения пространственного положения кресла, а так же его формы, учитывается вес человека, форма его тела. Для повышения безопасности и надёжности (безотказности) работы разрабатываемого устройства необходимо эффективным образом проанализировать возможные аварийные ситуации и причины их вызывающие. И, как следствие, принять меры по предотвращению таковых.

Любая опасность, реализуясь, приносит ущерб, по какой-то причине или нескольким причинам. Без причин нет реальных опасностей. Следовательно, предотвращение опасностей или защита от них базируется на знание причин. Между реализованными опасностями и причинами существует причинно-следственная связь; опасность есть следствие некоторой причины (причин), которая, в свою очередь, является следствием другой причины и т.д. Таким образом, причины и опасности образуют иерархические, цепные структуры или системы. Графическое изображение таких зависимостей чем-то напоминает ветвящееся дерево. В строящихся деревьях, как правило, имеются ветви причин и ветви опасностей, что полностью отражает диалектический характер причинно-следственных связей. Разделение этих ветвей нецелесообразно, а иногда и невозможно. Поэтому, точнее называть полученные в процессе анализа безопасности объектов графические изображения «деревьями причин (опасностей)».

Построение «деревьев» является эффективной процедурой выявления причин нежелательных различных событий. Многоэтапный процесс ветвления «дерева» требует введения ограничений с целью определения его пределов. Эти ограничения целиком зависят от исследования. Границы ветвления определяются логической целесообразностью.
