Устройство, снятие и разборка стартера

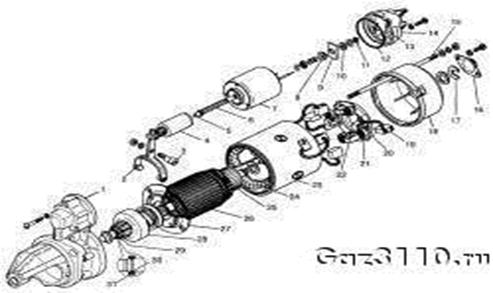

Рис.4. Стартер 42.3708-10: 1 — крышка со стороны привода; 2 — рычаг; 3 — ось рычага; 4 — сердечник тягового реле; 5 — шток тягового реле; 6 — пружина возвратная; 7 — реле тяговое; 8 и 10 — втулки изоляторные; 9 — пластина контактная; 11 и 17 — шайбы запорные; 12 — к

ольцо уплотнительное; 13 — болт компактный; 14 — крышка тягового реле, 15 — шпилька стяжная; 16 — колпак защитный; 18 — крышка со стороны коллектора; 19 — щетка; 20 — держатель щеток; 21 — пружина щетки; 22 — щеткодержатель; 23 — корпус; 24 — обмотка возбуждения; 25 — коллектор; 26 — якорь; 27 — опора промежуточная; 28 — привод с роликовой муфтой свободного хода; 29 — шестерня; 30 — кольцо пружинное; 31 — втулка упорная.

2.1 Проверка деталей

Муфта свободного хода: проверяется по проворачиванию её шестерни на ступице: шестерня должна свободно проворачиваться в другую сторону. Зубья шестерни недолжны иметь следов выкрошивания или сколов. Не большие забоины на заходной части шестерни можно удалить шлифовкой мелко зернистым шлифовальным кругом. Крышки стартера не должны иметь сколов и трещин, изношенные втулки якоря перепресовывается.

Привод стартера

Привод стартера осматривают снаружи и проверяют на отсутствие пробуксовки. Привод должен свободно, без заеданий перемещаться по шлицевой части вала. При сильном износе втулок (подшипников) привода их необходимо заменить. Диаметр отверстия новых втулок после запрессовки и развертки должен быть в пределах 14+0,06 мм с шероховатостью поверхности Ra = 1,25.

При удержании якоря шестерня должна свободно вращаться по часовой стрелке. Против часовой стрелки шестерня должна вращаться только вместе с якорем. Проверка муфты свободного хода на пробуксовку производится при испытании стартера на полное торможение при нагрузке 1,6кгс.м

Проверка деталей стартера на замыкание производится при помощи индикатора и источника питания или автотестера, как показано на рис. 95. При обнаружении замыкания по загоранию лампы индикатора дефектная деталь подлежит замене.

Якорь стартера не должен иметь механических повреждений шлицев и повышенного износа коллектора.

При значительной шероховатости и износе коллектора его протачивают и зачищают мелкозернистой шлифовальной шкуркой.

Замкнутые катушки возбуждения можно заменить, отвернув при помощи пресс-отвертки винты их крепления к корпусу стартера. При заворачивании винтов при сборке их головки зачеканивают во избежание самопроизвольного отворачивания.

Муфта свободного хода проверяется по проворачиванию ее шестерни на ступице: шестерня должна свободно проворачиваться относительно ступицы в одну сторону и не проворачиваться в другую сторону. Зубья шестерни не должны иметь следов выкрашивания и сколов. Небольшие забоины на заходной части шестерни можно удалить шлифовкой мелкозернистым натфелем.

Крышки стартера не должны иметь сколов и трещин, изношенные втулки вала якоря перепрессовываются.

Щетки должны свободно перемещаться в щеткодержателях и при повышенном износе их необходимо заменить. Высота щеток должна быть не менее 9 мм у стартера автомобиля ЗАЗ-1102 и не менее 12 мм — у стартеров остальных легковых автомобилей

Рис. 5.Электрическая схема стартера: 1 — стартер; 2 — выключатель стартера; 3 — обмотка удерживающая; 4 — обмотка втягивающаяся; 5 — привод; 6 — обмотка возбуждения; 7 — якорь; 8 — щетка

Контрольной лампой (рис. 6) или прибором Э236 проверить отсутствие замыкания изолированных щеткодержателей на корпус (см. рис. 7). В случае короткого замыкания следует заменить изоляционные прокладки заклепок щеткодержателя. Покачивание щеткодержателем не допускается. Щетки в щеткодержателях должны перемещаться свободно, без заеданий. Щетки, изношенные до высоты 6—7 мм, заменить.

Для проверки щеточных пружин необходимо держатель щеток установить на коллектор якоря. Установить щетки на место и проверить динамометром усилие пружин. Усилие должно быть 1000—1400 гс в момент отрыва пружины от щетки. Концы щеточных пружин должны нажимать на середину щетки

Рис.6. Схема контрольной лампы с аккумуляторной батареей: 1 — аккумуляторная батарея; 2 — контрольная лампа мощностью 1—5 Вт; 3 — штырь

Рис.7. Проверка изолированных щеткодержателей стартера на замыкание с корпусом

С помощью контрольной лампы ( рис.6 ) или прибора Э236 проверить отсутствие короткого замыкания катушек возбуждения на корпус (см. рис. 8). Для этого необходимо контрольную лампу подсоединить к корпусу и выводу, расположенному на корпусе. Если лампа будет гореть, то повреждена изоляция катушек возбуждения.

В этом случае необходимо пронумеровать полюса катушек, отвернуть винты крепления полюсов и снять обмотки возбуждения. Поврежденные места изоляции отремонтировать изоляционной лентой. После этого полюса и катушки поставить на место. Винты полюсов закернить.

Тяговое реле

Исправность втягивающей и удерживающей обмоток необходимо проверить с помощью омметра или замерить сопротивление с помощью вольтметра и амперметра. Сопротивление втягивающей обмотки должно быть 0,27+0,01 Ом, а удерживающей 1,04 Ом; в случае неисправности обмоток тяговое реле следует заменить. Клеммовые болты выключателя стартера надо зачистить, а при сильном их выгорании повернуть на 180° вокруг своей оси. При сильном износе контактной пластины ее следует повернуть неизношенной стороной к контактам.

Сердечник тягового реле в корпусе должен перемещаться свободно.

После проверки и замены всех износившихся или поврежденных деталей стартер можно собирать.

Крышка со стороны коллектора

Проверить втулку крышки и в случае износа заменить. Диаметр отверстия новой втулки после запрессовки и развертки должен быть 12,5+0,035 мм с шероховатостью обработки Ra = 2,5.

Промежуточная опора

Проверить втулку и в случае износа заменить. Диаметр отверстия втулки после запрессовки и развертывания должен быть 19,2+0,1 мм с шероховатостью обработки Ra = 2,5.

Рис.8 Проверка обмотки якоря на отсутствие замыкания с магнитопроводом

Контрольной лампой (см. рис.6 ) или прибором Э236 проверить на отсутствие замыкания обмотки якоря на магнитопровод якоря (рис. 8). Для этого следует подсоединить один конец к любой из ламелей коллектора, а другой к магнитопроводу якоря. Лампа гореть не должна. Внимательно осмотреть якорь. Лобовая часть обмотки якоря должна быть по диаметру меньше пакета железа. Увеличенный диаметр лобовой части обмотки указывает на ее «разнос». Такой якорь подлежит замене. Концы проводов обмоток должны быть надежно припаяны к коллектору. Якорь следует проверить на приборе Э236 на отсутствие витковых замыканий. В случае обнаружения замыкания якорь заменить.
