Устройства АТС в метрополитенах

С правой по ходу движения стороны устанавливают светофоры, ограждающие блок-участки и разграничивающие попутно следующие поезда заданными интервалами. У светофоров устанавливают механические автостопы точечного действия, предназначенные для экстренной остановки поезда в случае проезда запрещающего сигнала. Разрешающий сигнал светофора включается только при открытом автостопе.

Блок-участком(

БУ) называют участок пути, расположенный между смежными светофорами. Его минимальная длина равна тормозному пути поезда при полном служебном торможении от максимальной реализуемой скорости на участке. Как правило в пределах БУ устраивают одну РЦ, однако в некоторых случаях его делят на две и больше РЦ.

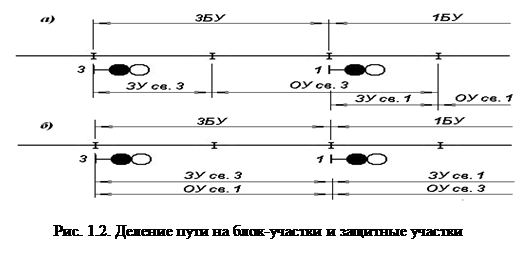

Между светофором с автостопом и ограждаемым ими блок-участком устраивают защитный участок (ЗУ) длиной не менее длины тормозного пути экстренного торможения при максимальной скорости движения на линии (Рис 1.2 (а)). При наличии препятствия для движения на ограждаемом участке и непринятия мер машинистом для остановки поезда перед запрещающим показанием светофора закрытый автостоп вызывает экстренное торможение и остановку поезда на защитном участке, предотвращая столкновение с препятствием.

Считается, что экстренное торможение эффективнее служебного на 15%, следовательно и длина тормозного пути при экстренном торможении короче. Несмотря на это, как правило, ЗУ не выделяют в отдельную РЦ. В этом случае в качестве ЗУ используется БУ, находящийся непосредственно за данным светофором, а ограждаемым является следующий по ходу движения БУ (Рис. 1.2 (б)). Таким образом каждый БУ контролируется двумя светофорами.

На подходах к станции длина ЗУ, как правило, в два раза больше длины БУ. За выходными светофорами станции также допускаются БУ уменьшенной длины (для увеличения пропускной способности).

3. Основы сигнализации на метрополитене

Сигналы служат для обеспечения безопасности и четкой организации движения поездов и маневровой работы.

Сигнал является приказом и подлежит беспрекословному выполнению. Работники метрополитенов должны использовать все возможные средства для выполнения, требования сигнала.

В сигнализации, связанной с движением поездов, применяются следующие основные сигнальные цвета:

­ зеленый, разрешающий движение с установленной скоростью;

­ желтый, разрешающий движение и требующий уменьшения скорости;

­ синий и сигнальное показание автоматической локомотивной сигнализации, разрешающей движение, не превышая указанной сигнальным показанием АЛС скорости,

­ красный, требующий остановки.

В автоматической локомотивной сигнализации с автоматическим регулированием скорости (АЛС-АРС) в кабине управления поездом применяются следующие сигнальные показания:

­ цифровые, разрешающие движение и указывающие предельно допустимую скорость на данном участке пути;

­ цифра «0» (нуль), запрещающая движение и требующая остановки;

­ буквы «ОЧ» (отсутствие частоты) - неисправность путевых или поездных устройств АЛС-АРС, запрещающие движение и требующие остановки.

Проезд светофора с красным огнем запрещается.

Погасшие огни на светофорах (кроме светофоров автоматического действия на линиях, где основным средством сигнализации и связи является АЛС-АРС, резервных и повторительных), неправильное или непонятное их показание, а также неправильная или непонятная подача сигналов другими сигнальными приборами требуют остановки.

В исключительных, особо предусмотренных случаях проследование светофора с запрещающим движение показанием (с красным огнем, с непонятным показанием) или погасшего светофора, следование при сигнальном показании «0» или «ОЧ» в кабине управления поездом допускается порядком, установленным ПТЭ и Инструкцией по движению поездов и маневровой работе.

На метрополитенах в качестве постоянных сигналов применяются светофоры и указатели АЛС в кабине управления поездом.

Светофоры устанавливаются справой стороны по направлению движения поездов.

По назначению светофоры подразделяются на:

­ входные, разрешающие или запрещающие поезду следовать с перегона на станцию;

­ выходные, разрешающие или запрещающие поезду отправиться со станции на перегон;

­ проходные, разрешающие или запрещающие поезду проследовать с одного блок-участка на другой;

­ маневровые, разрешающие или запрещающие выполнение маневров;

­ повторительные, повторяющие показания основного светофора, когда по местным условиям видимость основного светофора не обеспечивается;

­ резервные, устанавливаемые в створе с основным светофором, резервный светофор нормально погашен и сигнального значения не имеет;

­ ограждения, устанавливаемые перед металлоконструкциями.

Один светофор может совмещать несколько назначений (входной и выходной, выходной и маневровый и др.).

По способу управления светофоры могут быть автоматического и полуавтоматического действия.

Если регулирование движения поездов осуществляется по локомотивным светофорам, то сигнальные огни на светофорах автоматического действия выключают. На светофорах полуавтоматического действия при этом огни остаются включенными.

По конструкции светофоры, применяемые на линиях метрополитена, бывают двух типов :

­ малогабаритные, типа «Метро», которые устанавливают на путях подземных линий и закрытых наземных участках;

­ линзовые мачтовые (на укороченных мачтах), железнодорожного типа, которые применяют на путях открытых наземных участков и парковых путях электродепо.

(Дальше см. стр.15-19 [1])

4. Требования ПТЭ метрополитенов к системам автоблокировки

Устройства автоматической блокировки не должны допускать открытия светофоров до освобождения ограждаемых ими участков пути.

На линиях, оборудованных автоматической блокировкой с автостопами и защитными участками, запрещающее показание светофора (входного, выходного, проходного), закрывшегося при проходе поезда, может смениться на разрешающее показание только после освобождения блок-участка за этим светофором и защитного участка за следующим светофором, который перекрылся на красный огонь и автостоп которого принял заграждающее положение. До смены показания светофора с запрещающего на разрешающее его автостоп должен принять разрешающее положение.

На подходах к станциям и на станционных путях для увеличения пропускной способности допускается включение разрешающего показания светофора после начавшегося перевода автостопа с заграждающего в разрешающее положение.

На линиях, оборудованных устройствами АЛС-АРС и автоматической блокировкой без автостопов и защитных участков, запрещающее показание светофора, закрывшегося при проходе поезда, может смениться на разрешающее показание только после освобождения блок-участказа этим светофором и перекрытия следующего светофора а красный огонь.
