Особенности эксплуатационной работы железных дорог

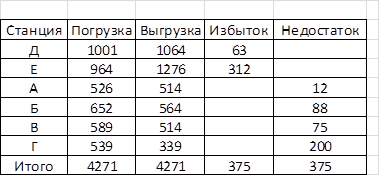

Таблица 2. Балансовая таблица

Затем, по данным табл. 1 и 2 строится диаграмма гружёных и порожних вагонопотоков (рис.1).

Чётное

width=118 height=16 src="images/referats/22156/image017.png">Нечётное

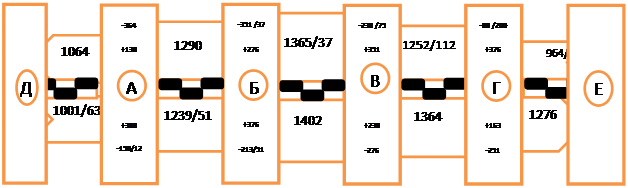

Рис. 2. Диаграмма гружёных (числитель) и порожних (знаменатель) вагонопотоков.

По таблице корреспонденции вагонопотоков и диаграмме порожних вагонопотоков определяются следующие показатели:

1 Транзит – в данном случае вагоны, погружённые на НОД1 и НОД3 и выгруженные на НОД3 и НОД1; количество транзитных вагонов

Uтр= 1125 ваг.

2 Ввоз – в данном случае вагоны, погруженные на НОД1 и НОД3, выгруженные на НОД2;

Uвв= 840 ваг.

3 Вывоз – в данном случае вагоны, погруженные на НОД2 и выгруженные на НОД1 и НОД3;

Uвыв= 1215 ваг.

4 Местное сообщение – в данном случае вагоны, погруженные и выгруженные на НОД2;

Uмс= 1091 ваг.

5 Приём гружёных;

Uпр.гр= Uвв+ Uтр=840+1125=1965 ваг.

6 Сдача гружёных;

Uсд.гр= Uвыв+ Uтр=1215+1125=2340 ваг.

7 Выгрузка;

Uвыгр= Uмс+ Uвв=1091+840=1931 ваг.

8 Погрузка;

Uпогр= Uмс+ Uвыв=1091+1215=2306 ваг.

9 Работа отделения;

U= Uпогр+ Uпр.гр=2306+1965=4271 ваг.

10 Приём порожних вагонов;

Uпр.пор=375 ваг.

11 Сдача порожних вагонов;

Uсд.пор=0 ваг.

Размеры движения гружёных поездов определяются по формуле:

nгр=Nгр/mгр

где Nгр – гружёный вагонопоток, mгр – состав гружёного поезда.

Размеры движения порожних поездов определяются по формуле:

nпор=Nпор/mпор

где Nпор – порожний вагонопоток, mпор – состав порожнего поезда.

Результаты расчёта сведены в табл. 3.

Таблица 3. Размеры движения по участкам, поездов.

Пробеги гружёных и порожних вагонов должны быть представлены в таблице следующей формы.

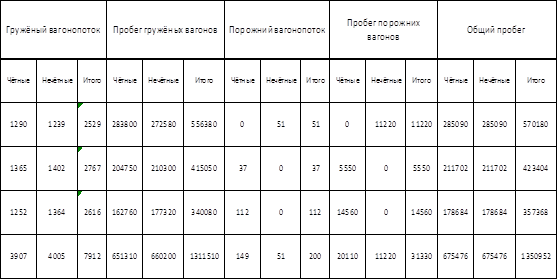

Таблица 4. Пробеги вагонов по участкам, тыс. вагонокилометров.

Величина гружёного и порожнего вагонопотока определяется по диаграмме (рис. 2).

Оборот грузового вагона – это время, необходимое для выполнения одного полного перевозочного цикла, т.е. время от начала одной погрузки до начала следующей погрузки в этот же вагон.

Оборот вагона рассчитывается по формуле:

где L – полный (общий) рейс вагона, км; Vуч – участковая скорость движения поездов, км/ч, (п.6 исходных данных); Lв – вагонное плечо – среднее расстояние пробега транзитного вагона, приходящееся на одну техническую станцию, измеряется в километрах; tтех – средний простой вагона, приходящийся на одну техническую станцию, измеряется в часах; kм – коэффициент местной работы; tгр – простой вагона, приходящийся на одну грузовую операцию, измеряется в часах.

Полный (общий) рейс вагона – расстояние пробега вагона за время оборота, км. Рассчитывается по формуле:

где – общий пробег вагонов по таблице 4, вагонокилометров. U – работа отделения дороги, вагонов.

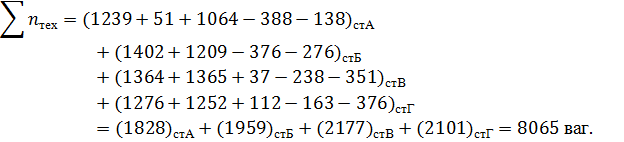

где – число транзитных вагонов, отправленных с технических станций, определяется по диаграмме вагонопотоков. Для этого для каждой станции надо от числа отправленных гружёных и порожних вагонов в чётном и нечётном направлениях отнять собственную погрузку станции. В нашем примере для станций А, Б, В эта сумма рассчитывается следующим образом:

Коэффициентом местной работы называется количество грузовых операций, приходящееся на единицу работы:

где Un – погрузка отделения дороги, вагонов; Uв – выгрузка отделения дороги, вагонов; U – работа отделения дороги, вагонов.

Рабочий парк вагонов для отделения дороги рассчитывается по следующей формуле:
