Распределительный механизм и охлаждение двигателя

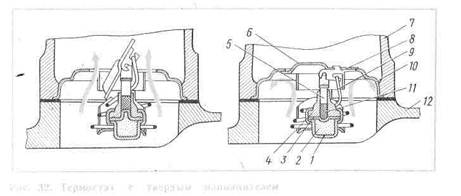

В одноклапанном термостате с твердым наполнителем толстостенный медный баллон / (см. рис. 32) заполнен смесью 2 церезина с медным порошком, имеющей наибольшее расширение при температурах 75 - 85 С; заполнитель-расширитель действует на резиновую мембрану 3, которая поднимает резиновы

й буфер , шток 5, находящийся в корпусе 4, и заслонку 6, 8 прохода воды.

Основой прибора служит корпус 10, зажатый между патрубком 12 головки двигателя и патрубком 7 радиатора. Закрывает заслонку возвратная коническая пружина отростком 9.

Термостат с твердым заполнителем более надежен в работе и герметизации системы с большим избыточным давлением. Он проще и дешевле в изготовлении.

В одноклапанном, обычно жидкостном, термостате имеется только один верхний клапан (двигатели ГАЗ-53 и ГАЗ-24).

В летнее время чистая мягкая вода (дождевая или снеговая) предупреждает образование накипи и коррозии. В качестве охлаждающей жидкости для зимнего времени употребляются смеси с низкой температурой замерзания (антифризы). Антифриз марки 40 составляется из 53% этиленгликоля и 47% воды, температура замерзания его — 40° С; антифризы ядовиты и расширяются сильнее, чем вода, поэтому объем заливаемого антифриза должен быть на 5 - 7% меньше объема воды.

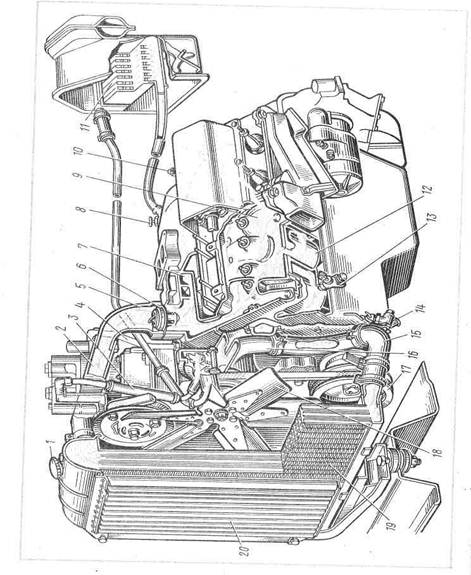

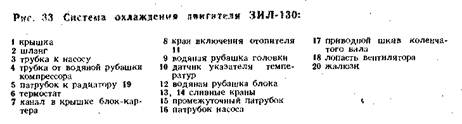

На рис. 33 изображена система охлаждения двигателя ЗИЛ-130.

В систему охлаждения двигателя автомобиля ЗИЛ-130 введено изменение для повышения циркуляции воды в головках при закрытом термостате; с этой целью включен дополнительный перепускной канал, соединяющий пространство под заслонкой термостата со всасывающим каналом насоса.

Емкости систем охлаждения автомобильных двигателей следующие: ГАЗ-53—21,5; ЗИЛ-130—25; ЗИЛ-375—34; ЯМЗ-236-45 и ГАЗ-24 11,5 л; в среднем на 1 кет максимальной мощности приходится 0,16-0,35 л (0,12-0,25 л!л. с).

Использованная литература

1. Яковлев Н.А. Автомобили (устройство). Учеб. пособие для вузов. М., «Высшая школа», 1991. 336 с. с илл.
