Ремонт и техническое обслуживание ходовой части ГАЗ-3102

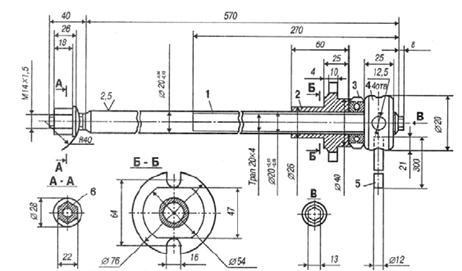

Рисунок 6.1 – Приспособление для сжатия передней подвески (7823-6709): 1 – винт; 2 – фланец; 3 – упорный подшипник; 4 и 6 – гайка; 5 – рукоятка.

Рисунок 6.2 – Ключ для поворота и выбивки шкворня.

Рисунок 6.3 – Приспособление 7823-6898 для замены резиновых втулок передней подвески: 1 – болт; 2 – шайба; 3 – фланец; 4, 5, 7 – оправки; 6 и 8 – корпуса; 9 – гайка.

Рисунок 6.4 – Съемник переднего кронштейна задней рессоры:

1 и 2 – винты; 3 – шайба; 4 – палец; 5 – гайка;

Рисунок 6.5 – Специальный ключ для отвертывания гайки резервуара амортизатора.

7. Техника безопасности при техническом обслуживании и ремонте ГАЗ 3102

Перед работой грузоподъемными приспособлениями проверять их исправность и убедиться в надежности тормоза, строп и цепи, подняв груз на небольшую высоту.

При ремонте или техническом обслуживании автомобиля вывесить на рулевое колесо табличку: Двигатель не пускать! Работают люди!

При ремонте поставить автомобиль на козелки и убедиться, что они надежно установлены. При работе под автомобилем вне осмотровой канавы, эстакады или подъемника использовать лежаки.

Домкрат при подъеме автомобиля ставить на прочную и устойчивую деревянную прокладку. Высота его подъема должна соответствовать необходимой высоте подъема автомобиля и его узлов. Работать под автомобилем можно только после установки на козелки.

Разборку и сборку колес производить на стенде или ровной чистой площадке. Накачивать шины колес в предохранительном устройстве, осаживать стопорное кольцо в это время молотком или кувалдой не допускается.

Пользоваться специальными зажимными приспособлениями при замене, разборке и сборке рессор. Проверять совпадение отверстий с помощью бородка или оправки.

Находиться и работать под автомобилем, висящем на тросе грузоподъемного механизма, не допускается.

Находясь в осмотровой канаве, осмотр и ремонт автомобиля производить в защитных очках.

Проверить надежность установки автомобиля на козелках. Оставлять автомобиль, поднятый домкратом, не разрешается.

Помещение, где проводятся ремонтные работы, должно хорошо проветриваться, дверь – легко открываться как изнутри, так и снаружи.

Проход к двери всегда держите свободным.

Во время сварочных работ держите под рукой огнетушитель (лучше углекислотный). Перед этим отключите все электронные блоки управления и аккумуляторную батарею от бортовой сети автомобиля, а “массовый” контакт сварочного провода располагайте как можно ближе к месту сварки. Проследите за тем, чтобы ток не проходил через подвижные (подшипники, шаровые опоры) или резьбовые соединения – они могут быть повреждены.

Во время “силовых” операций надевайте на руки перчатки (лучше кожаные). Для защиты глаз при точильных, сварочных и окрасочных работах надевайте очки (лучше специальные, с боковыми щитками).

По возможности пользуйтесь ромбическими или гидравлическими домкратами вместо штатных – они более устойчивы и надежны. Не применяйте неисправный инструмент: рожковые ключи с “раскрывшимся” зевом или смятыми губками, отвертки со скругленным, скрученным шлицем или неправильно заточенные, пассатижи с плохо закрепленными пластмассовыми ручками, молотки с незафиксированной рукояткой и т.п.

При вывешивании автомобиля (на домкрате или подъемнике) никогда не находитесь под ним. Предварительно убедитесь, что соответствующие силовые элементы кузова (усилители пола, пороги) достаточно прочны. Используйте для подъема автомобиля только штатные точки опоры. Запрещается вывешивать автомобиль на двух или более домкратах – используйте исправные подставки промышленного изготовления “треноги” и надежные упоры под колеса.

Запрещается нагружать или разгружать автомобиль, стоящий на домкрате, садиться в него, снимать или устанавливать двигатель, если под автомобилем находятся люди. При ремонте автомобиля со снятым двигателем или мостом учитывайте, что развесовка по осям изменилась. При вывешивании на домкрате такой автомобиль может упасть. Работайте только на ровной нескользкой площадке, под невывешенные колеса подкладывайте надежные упоры.

Масла, особенно отработанные, при регулярном контакте с ними способствуют возникновению кожных заболеваний, в т.ч. онкологических. При попадании масла на руки, вытрите их ветошью, а затем протрите специальным препаратом для чистки рук (или подсолнечным маслом) и вымойте теплой водой с мылом или средством для мытья посуды. Нельзя мыть руки горячей водой, т.к. при этом вредные вещества легко проникают через кожу. При попадании на руки бензина, керосина или дизельного топлива, вытрите их чистой ветошью, а затем вымойте с мылом.

Список использованной литературы

1. Баклушин А.М., Калашников А.А., Кальмансон Л.Д., Реутов В.Б., Солдатов В.П Руководство по ремонту, эксплуатации и техническому обслуживанию автомобиля "Волга" ГАЗ-3102. М.: Колесо, 2001.

2. Игнатов А.П., Косарев С.Н., Новокшонов К.В., Пятков К.Б., Яметов В.А Журнал «За рулем». М.: За рулем, 2005.

3. Кузнецова Е.С Техническая эксплуатация автомобилей. М.: Транспорт, 2002.

4. Шестопалов К.С. Шестопалов С.К Легковые автомобили. М.: Транспорт, 1999.
