Определение скоростных характеристик автомобиля ЗИЛ-431410

к и l - число соответственно цилиндрических и конических или гипоидных зубчатых пар, через которые на данной передаче последовательно передается мощность;

m - число карданных шарниров, через которые последовательно передается мощность.

КПД трансмиссий можно определить:

, (1.9)

>2. Расчетная часть

За объект расчёта принимается двигатель модели ЗИЛ-508.10 (бензиновый), устанавливаемый на автомобиле ЗИЛ 431410.

Исходные данные, необходимые для выполнения расчетной части приведены в табл. 1.2.

Таблица 1.2

Исходные данные

1. Определение MKN, М3, kω

Крутящий момент на режиме максимальной мощности можно определить по формуле (1.2):

Запас крутящего момента определяется по формуле (1.1):

Для определения коэффициента приспособляемости по частоте используется формула (1.6):

2. Определение коэффициентов а,b,с

Для двигателей с ограничителем коэффициенты а, Ь, с определяются по формуле (1.5):

Проверка правильности расчета коэффициентов: а + b - с = 0,852+1,32 – 1,171 = 1,001 - условие выполняется.

3. Расчет текущих значений мощности и крутящего момента. Примем nmin =1000 мин-1, а nN = 3200 мин-1, nМmax = 1800 мин-1. По формулам (1.3), (1.4) определим мощность и крутящий момент, развиваемые двигателем при частоте вращения коленчатого вала:

Аналогично рассчитываются мощность и крутящий момент при других частотах вращения коленчатого вала, результаты вычислений представлены в табл. 1.3.

Таблица 1.3.

Результаты расчета параметров внешней скоростной характеристики двигателя ЗИЛ 645

По данным табл. 1.3 строится внешняя скоростная характеристика двигателя ЗИЛ 645 (рис. 1.1).

4. Определение КПД трансмиссии автомобиля на различных режимах работы

При работе двигателя на режиме полной мощности второй член выражения (1.9) уменьшается и им можно пренебречь.

Для определения коэффициентов k, l, m и оценки потерь в трансмиссии используют структурную схему, представленную на рис. 1.2.

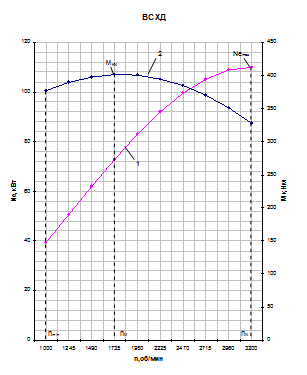

Рис. 1.1 Внешняя скоростная характеристика двигателя ЗИЛ-431410

1-зависимость , 2-зависимость

Рис. 1.2 Структурная схема трансмиссии автомобиля ЗИЛ-431410:

1 – двигатель, 2 – сцепление, 3– коробка передач, 4, 5– карданные передачи, 6 – главная передача заднего моста (одинарная гипоидная)

Результаты расчета значений КПД трансмиссии на различных передачах приведены в табл. 1.4.

Таблица 1.4.

Значения КПД трансмиссии автомобиля на различных передачах
