Характеристика строительных машин

На лебедках обычно устанавливают электродвигатели кранового типа с фазным ротором, управляемые контроллерами с пускорегулирующими сопротивлениями.

Тихоходные лебедки (со скоростью навивки каната до 15 м/лшн) снабжаются короткозамкнутыми электродвигателями общепромышленного назначения, допускающими небольшую перегрузку.

Это увеличение обычно не превышает 10—15% номинальной расчетной мощн

ости. Так как при эксплуатации электродвигателей кранового типа можно допускать большую перегрузку, то мощность, подсчитанная по этой формуле, во всех случаях является достаточной. Учитывая это обстоятельство, а также большие перерывы в работе, мощность электродвигателей лебедок часто принимают на 10—20% ниже потребной, определенной для установившегося движения, а электродвигатели выбирают по эквивалентной мощности.

Рамы лебедок выполняют сварными из швеллеров и листов. Редуктор, подшипники, тормоз, электродвигатель устанавливают на строганые платики, приваренные к раме лебедки, и крепят болтами (против отрыва) и упорами (против сдвига).

К эксплуатации допускаются только лебедки (табл. 25), к которым прилагается паспорт завода-изготовителя. Подъемный механизм, на котором устанавливается лебедка, перед пуском должен пройти статические и динамические испытания. Рама лебедки заделывается либо в фундамент, либо в конструкцию подъемного устройства (крана). При подходе каната к барабану горизонтально достаточно крепить лебедку за якорь.

На барабане канат должен крепиться надежно с помощью приспособлений, предусмотренных в его конструкции. Во время работы необходимо следить за правильной навивкой каната на барабан: число слоев каната не должно превышать предусмотренного паспортом, а число витков в первом слое должно быть не менее двух.

Моторист обязан регулярно проверять уровень масла в редукторах и производить смазку подшипников в соответствии с инструкцией по эксплуатации лебедки.

Особое внимание следует уделять тормозам: следить за их исправностью и регулировать зазор между тормозными поверхностями по мере износа, не допуская, чтобы этот зазор был более 1 мм для колодочных и более 1, 5 мм для ленточных тормозов. Перед началом работы лебедку и ее тормоз необходимо опробовать вхолостую.

При работе на открытом воздухе тормоз и электродвигатель должны быть закрыты кожухами, предохраняющими их от воды и снега. Необходимо следить за наличием ограждений на открытых зубчатых передачах и ящиках пускорегулирующего сопротивления, а также за их надежным креплением. Пуск электродвигателя контроллерами должен производиться плавно, без рывков.

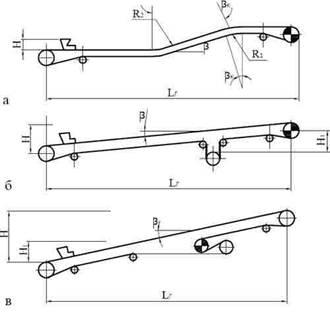

4. Ленточные конвейеры. Назначение, устройство. Основные узлы их назначение. Производительность. Схемы трассы ленточных конвейеров

a - с головным приводом;

б - с вертикальным натяжным устройством;

в - с промежуточным приводом

В большинстве случаев схема трассы и расположение основного оборудования конвейера (привода и натяжного устройства) определяется компоновочным решением, т. е. взаимным расположением технологического оборудования проектируемого объекта (цеха, фабрики, комбината). При выборе этих данных необходимо строго соблюдать нормативные рекомендации, а также учитывать опыт проектирования и эксплуатации. Отклонение при проектировании конвейеров от нормы в конечном итоге ухудшает работоспособность конвейера, а также его обслуживание и ремонт.

Трасса конвейера (см. рис. 1) по возможности должна быть прямолинейной или с минимальным числом перегибов, а длина и высота подъема должна обеспечиваться существующим оборудованием, т. е. тяговой способностью привода и прочности ленты. Угол наклона конвейера или отдельных его участков β, а также угол поворота трассы βк должны быть не более допустимых. Радиусы криволинейных участков – выпуклых R1 и вогнутых R2 – не должны быть менее рекомендуемых или расчетных, так как в противном случае на выпуклых участках возникают недопустимые нагрузки на роликоопоры, а на вогнутых лента поднимается над роликоопорами, что крайне нежелательно.

Наилучшее месторасположение привода горизонтального конвейера или конвейера, работающего на подъем, в головной части (см. рис. 1, а). В этом случае максимальное натяжение ленты на проводном барабане будет меньше, чем на головном барабане для такого же конвейера при промежуточном приводе (см. рис. 1, в). Для конвейера, работающего на спуске в генераторном режиме, привод целесообразно устанавливать в хвостовой части.

Натяжные устройства обычно расположены в хвостовой части конвейера. Если из-за компоновочных решений загрузочного устройства (ограничение места для хода тележечного натяжного устройства) применяется вертикальное натяжное устройство (см. рис. 1, б). Это по многим причинам нежелательно (дополнительные барабаны и перегибы ленты, повышенная просыпь и др. ), поэтому устанавливать его желательно в зоне меньших натяжений ленты, т. е. как можно ближе к приводу.

Загрузочные и разгрузочные устройства разрабатываются применительно к конкретным условиям - высоте перепада груза при перегрузке, углу подхода потока груза к загружаемому конвейеру, характеристике груза, атмосферным условиям и др. . Загрузка ленточного конвейера может осуществляться другим конвейером или питателем, дозатором, самотеком из бункера или технологического оборудования и др. Загрузочное устройство должно: обеспечивать равномерное поступление груза на ленту в количестве, обеспечивающем нормальное заполнение ленты, т. е. без перегрузки ленты и образования просыпи; разрабатываться с использованием способа, обеспечивающего наименьшие механические воздействия груза на ленту и само устройство (форма лотка, футеровка, рудный карман и др. ); исключить боковое смещение ленты при загрузке; учитывать возможности амортизирующих роликоопор конвейера или других средств, уменьшающих удары кусков груза по ленте.

В соответствии с ГОСТ 22644 - 77 скорость ленты v (м/с) должна выбираться из следующего ряда: 0, 25; 0, 315; 0, 4; 0, 5; 0, 63; 0, 8; 1, 0; 1, 25; 1, 6; 2, 0; 2, 5; 3, 15; 4, 0; 5, 0; 6, 3. Отклонения скоростей допускается в пределах ± 10 %. К числу факторов, влияющих на выбор скорости ленты относятся: ширина ленты, угол наклона конвейера к горизонту, физические свойства перемещаемого груза, способ загрузки и разгрузки, конструкции роликоопор и др. Для стационарных конвейеров, расположенных в закрытых помещениях или работающих в подземных условиях устанавливают меньшие скорости, чем для конвейеров, работающих на открытых разработках.

Короткие конвейеры должны иметь меньшую скорость, чем магистральные, для которых целесообразно применение повышенных скоростей. С увеличением ширины ленты повышается ее устойчивость и центрирование. Поэтому при прочих равных условиях для более широких лент возможны более высокие скорости. Наиболее допустимые скорости ленты при транспортировании сыпучих грузов без промежуточной загрузки приведены в таблице 44.
