Прогнозирование, предупреждение и ликвидация чрезвычайных ситуаций на Туймазинском газоперерабатывающем заводе

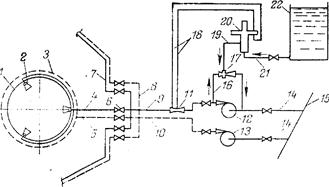

1 - резервуар; 5 - пенная камера с ГВП; 3 - кольцо водяного орошения; 4 - трубопровод. для подачи пенообразующего раствора в ГВП; 5 - трубопровод для подачи воды в кольцевой ороситель; 6 - задвижка; 7 - коллектор раствора; 8 - водяной коллектор; 9 - магистральный трубопровод для подачи раствора; 10 -магистральный т

рубопровод для подачи воды; 11 - сопло Вентури; 12, 13 -насосы; 14 - всасывающая линия насоса; 15 - водопровод; 16 - циркуляционные трубы смесители; 17 - смеситель; 18 - трубки для управления дозатором; 19 - труба для подачи пенообразователя к смесителю; 20 - автоматический дозатор; 21 - труба для подачи пенообразователя к автоматическому дозатору; 22 - бак с пенообразователем.

Рисунок 3.3 - Принципиальная схема комбинированной системы установки для тушения пожаров в резервуарах с нефтепродуктами многократной воздушно-механической пеной и орошением резервуара водой

3.5.3 Системы автоматической пожарной сигнализации

Автоматическая пожарная сигнализация является важной мерой предотвращения крупных пожаров. При отсутствии пожарной сигнализации от момента обнаружения пожара до вызова пожарных подразделений проходит большой промежуток времени, что в большинстве случаев приводит к полному охвату помещения пламенем. Основная задача автоматической пожарной сигнализации - обнаружение начальной стадии пожара, передача извещения о месте и времени его возникновения и при необходимости включения автоматических систем пожаротушения и дымоудаления.

Функционально автоматическая пожарная сигнализация состоит из приемно-контрольной станции, которая через сигнальные линии соединена с пожарными извещателями. Задачей сигнальных извещателей является преобразование различных проявлений пожара в электрические сигналы. Приемно-контрольная станция после получения сигнала от первичного извещателя включает световую и звуковую сигнализацию и при необходимости автоматические установки пожаротушения и дымоудаления.

Скорость срабатывания автоматической пожарной сигнализации в основном определяется скоростью срабатывания первичных извещателей. В настоящее время наиболее часто используют тепловые, дымовые, световые и звуковые пожарные извещатели.

Тепловые извещатели по принципу действия разделяются на максимальные, дифференциальные и максимально-дифференциальные. Первые срабатывают при достижении определенной температуры, вторые - при определенной скорости нарастания температуры, а третьи - от любого значительного изменения температуры. В качестве чувствительных элементов применяют легкоплавкие замки, биметаллические пластины, трубки, заполненные легко расширяющейся жидкостью, термопары и т. д. Тепловые пожарные извещатели устанавливают под потолком в таком положении, чтобы тепловой поток, обтекая чувствительный элемент извещателя, нагревал его. Тепловые пожарные извещатели не обладают высокой чувствительностью, поэтому обычно не дают ложных сигналов срабатывания в случае увеличения температуры в помещении при включении отопления, выполнения технологических операций.

Дымовые пожарные извещатели обладают меньшей инерционностью. Пожарная защита современных промышленных предприятий включает комплекс профилактических, организационных и технических мероприятий, дополняющих друг друга и тесно взаимосвязанные между собой.

Технические средства борьбы с пожарами подразделяются на оповестительные и исполнительные. К оповестительным относятся различного рода сигнальные устройства (пожарные извещатели).

Исполнительные средства подразделяются на мобильные, переносные и стационарные.

Стационарные средства тушения в свою очередь подразделяются на автоматические, полуавтоматические и неавтоматические.

К автоматическим стационарным средствам тушения относятся такие, в которых процессы обнаружения и тушения пожара полностью автоматизированы. Полуавтоматические стационарные средства тушения включаются оператором.

Потребность в средствах автоматической пожарной зашиты (АПЗ) обусловливается тем, что современные промышленные предприятия становятся все более комплексно механизированными и автоматизированными. Отсутствие в них автоматических средств пожарной защиты снижает уровень механизации и автоматизации. Для современных производств характерна тенденция максимальной интенсификации производства при минимуме обслуживающего персонала, что в ряде случаев связано с повышением пожарной опасности. Уменьшить эту опасность можно только за счет автоматизации пожаротушения [23].

3.6 Оценка возможного числа пострадавших

Сценарий аварии, разработанный в разделе 2 дипломного проекта, предполагает возникновение взрыва и пожара пролива на газофракционирующей установке. Основными поражающими факторами при данном сценарии аварии будут тепловое излучение пожара пролива и избыточное давление ударной волны при взрыве. Основная часть людей во время возникновения ЧС находится внутри зданий и сооружений, т.е. воздействие теплового излучения многократно ослабляется, основным поражающим фактором при определении числа пострадавших будем считать избыточное давление во фронте ударной волны.

Найдем возможное число пострадавших от взрыва пропана на газофракционирующей установке, используя результаты расчетов п.3.3.1, рисунок 1 Приложения Б (план расположения площадок объекта), и таблицу 5 Приложения А.

Определим количество пострадавших людей в зданиях, получивших различную степень разрушения (таблица 3.9):

- в полностью разрушенных зданиях выходит из строя 100 % находящихся в них людей, при этом полагают, что все пострадавшие находятся в завалах;

- в сильно разрушенных зданиях выходит из строя до 60 % находящихся в них людей, при этом считают, что 50 % из числа вышедших из строя может оказаться в завале, остальные поражаются обломками, стеклами и давлением в волне;

- в зданиях, получивших средние разрушения, может выйти из строя до 10 - 15 % находящихся в них людей.

Таблица 3.9 – Количество пострадавших людей в зданиях, получивших различную степень разрушения
