Прогнозирование, предупреждение и ликвидация чрезвычайных ситуаций на Туймазинском газоперерабатывающем заводе

Для обеспечения защиты людей и материальных ценностей при возникновении взрыва должны быть предусмотрены меры, предотвращающие воздействие следующих опасных факторов взрыва:

- пламени и высокотемпературных продуктов горения;

- давления взрыва;

- высокоскоростных газовоздушных потоков;

- ударных волн;

- обрушившихся конструкций зданий и сооружений и разлетающихся элементов ст

роительных конструкций, производственного оборудования и коммуникаций [24].

Основные направления технических мер по взрывозащите представлены на рисунке 1.6.

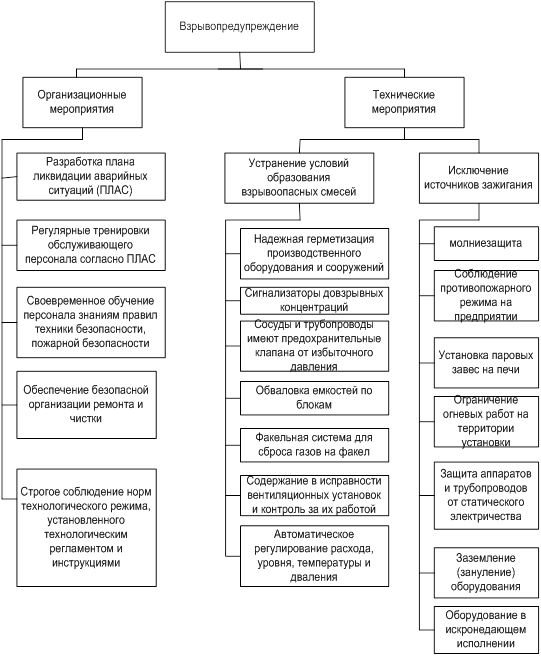

Рисунок 1.5 – Мероприятия по взрывопредупреждению на ТГПЗ

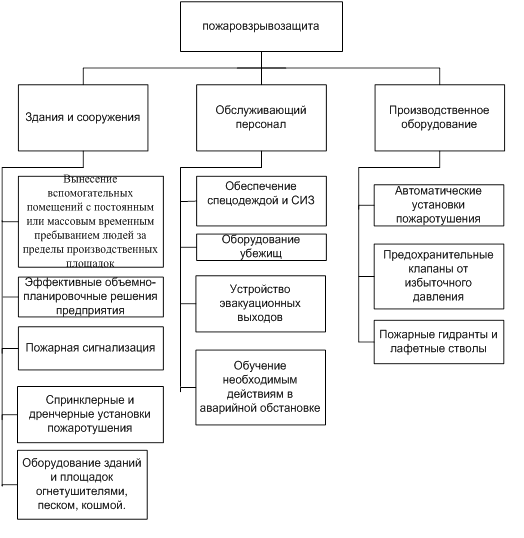

Рисунок 1.6 – Мероприятия по пожаровзрывозащите

Таким образом, в разделе произведен анализ аварийности объектов газоперерабатывающей промышленности, рассмотрены особенности технологического процесса, пожаровзрывоопасные свойства сжиженных углеводородных газов, выявлены причины возникновения аварий и условия их возникновения. Рассмотрена необходимая информация для разработки сценария развития аварии разделе 2.

2 АНАЛИЗ ВОЗМОЖНЫХ ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЙ И ИХ РАЗВИТИЕ. ОЦЕНКА РИСКА ГАЗОФРАКЦИОНИРУЮЩЕЙ УСТАНОВКИ

В данном разделе содержатся исходные данные о предприятии, необходимые для анализа риска объекта, рассмотрены возможные причины возникновения аварий на газофракционирующей установке Туймазинского газоперерабатывающего завода, разрабатывается сценарий возникновения чрезвычайной ситуации, по которому будут произведены расчеты в следующих разделах дипломного проекта.

2.1 Характеристика Туймазинского газоперерабатывающего завода

Туймазинский газоперерабатывающий завод (Туймазинское производство) – филиал открытого акционерного общества «Акционерная нефтяная компания «Башнефть».

Туймазинский газоперерабатывающий завод (ТГПЗ) предназначен для переработки попутного нефтяного газа с месторождений Республик Башкортостан и Татарстан и поступающей по трубопроводам и поступающей по трубопроводам широкой фракции легких углеводородов (ШФЛУ) от Оренбургского газового комплекса и месторождений Сибири.

Завод осуществляет прием и переработку ШФЛУ, поступающей в железнодорожных цистернах от других поставщиков.

Основными товарными продуктами завода являются:

- газы углеводородные (пропан-бутановые фракции) сжиженные топливные для коммунально-бытового потребления;

- изобутановая фракция;

- фракция нормального бутана;

- гексановая фракция;

- бензин газовый.

Опасный производственный объект отнесен к декларируемым объектам по наличию воспламеняющихся газов 805,1 т и горючих жидкостей, находящихся в технологическом процессе 396,6 т [2].

ТГПЗ расположен в Туймазинском районе на удалении 7 км к северо-западу г.Туймазы.

Площадь ТГПЗ 27 га, в т.ч. технологические установки – 11.4 га, товарно-сырьевой парк – 16.4 га.

Климат района – умеренно-континентальный. Рельеф местности относительно ровный с редкими лесопосадками. Балки, овраги, естественные и искусственные водоемы отсутствуют. Территория объекта незатопляемая. Землетрясения, сели, лавины, карстовые явления на месте расположения объекта не наблюдались. Территория объекта не является сейсмически опасной [2].

ТГПЗ имеет ограждение по всему периметру. Круглосуточно территория объекта охраняется вневедомственной военизированной охраной.

Температура воздуха:

- среднемесячная самого холодного месяца (январь) – минус 18,4 ˚С,

- среднемесячная самого жаркого месяца (июль) – 25,6 ˚С,

- абсолютный минимум – минус 50 ˚С,

- абсолютный максимум – 40 ˚С,

Среднегодовая температура воздуха 2,8 ˚С,

Преобладающее направление ветра в течении года юго-западное. Среднегодовая скорость ветра – 3,1 м/с [2].

2.2 Численность населения, которая может пострадать в результате воздействия факторов ЧС

В соответствии с санитарными нормами СанПиН 2.2.1/2.1.1.1031-01 ТГПЗ относится к предприятиям 2 класса, нормативная санитарно-защитная зона для которых установлена 500 м. Нормативная и фактическая санитарно-защитная зона для ТГПЗ 500 м. В пределах санитарно-защитной зоны жилые застройки отсутствуют.

Ближайшие объекты от Туймазинского газоперерабатывающего завода расположены на расстоянии:

1. Газонаполнительная станция (ГНС) «Туймазы-Газ» - 200 м к северо-западу

2. Туймазинский участок Октябрьского филиала «СГ-Транс» - 250 м к северо-западу

3. ЧП «Ахмитдинов» - возле РСУ

4. Специализированное строительно-монтажное управление (ССМУ) – возле РСУ 200 м к западу

5. Автозаправочная станция – 300 м к востоку

6. Туймазинский завод технического углерода – 400 м к востоку

7. Туймазинский участок хранения химреагентов Октябрьской базы Башнефтеснаба – 800 м к юго-востоку

8. ЗАО «Торговый дом» Туймазинское медстекло – 1100 м к востоку

9. ДООО «Железобетон» - 1200 м к северо-востоку

10. ПЧ-147 – 200 м к западу [2].

На Туймазинском газоперерабатывающем заводе общая численность персонала составляет 228 человек, наибольшей рабочей смены – 130 человек, средняя численность – 114 человек, таблица 2.1.

Таблица 2.1 – Сведения об общей численности персонала и численности наибольшей рабочей смены
