Прогнозирование, предупреждение и ликвидация чрезвычайных ситуаций на Туймазинском газоперерабатывающем заводе

Молниезащита зданий и сооружений II категории от прямых ударов молнии должна выполняться отдельно стоящими или установленными на защищаемом объекте стержневыми или тросовыми молниеотводами. При установке отдельно стоящих молниеотводов расстояние от них по воздуху и земле до защищаемого объекта и вводимых в него подземных коммуникаций не нормируется.

Газофракционирующая установка относится

ко II категории молниезащиты. В зону защиты входит пространство, ограниченное цилиндром высотой Н = 21,4 м и радиусом R = 15 м. При этом молниезащита от прямых ударов молний выполняется отдельно стоящими стержневыми молниетоводами. Тип зоны защиты при использовании стержневых молниеотводов – зона Б.

Наружные установки, содержащие горючие и сжиженные газы, должны быть защищены следующим образом:

- корпуса установок из железобетона, металлические корпуса установок и отдельных резервуаров при толщине металла крыши менее 4 мм должны быть оборудованы молниеотводами, установленными на защищаемом объекте или отдельно стоящими;

- металлические корпуса установок и отдельных резервуаров при толщине крыши 4 мм и более, а также отдельные резервуары объемом менее 200 м3 независимо от толщины металла крыши, а также металлические кожухи теплоизолированных установок достаточно присоединить к заземлителю.

Проанализировав формы зон защиты одиночного тросового молниеотвода, а также различные комбинации с указанным молниеотводом (многократный стержневой, двойной стержневой и два стержневых разной высоты молниеотводы), а также приняв во внимание геометрические параметры объекта, для которого необходимо рассчитать молниезащиту можно сказать, что для рассматриваемого объекта наиболее подходит отдельно стоящий одиночный тросовый молниеотвод, поскольку горизонтальное сечение последнего есть прямоугольник, закруглённый с коротких сторон. В состав молниеотвода входят: 2 опоры, молниеприёмник в виде троса, непосредственно воспринимающий удар молнии (трос соединяет вершины указанных опор), токоотводы, по которым ток, возникающий при ударе молнии, передаётся на землю, и наконец, заземлители, обеспечивающие растекание тока в земле.

Тросовые молниеприемники изготовляют из стального многопроволочного оцинкованного троса сечением не менее 35 мм2.

Опоры тросовых молниеотводов выполняются с учётом натяжения троса и действия ветровой нагрузки на трос [25].

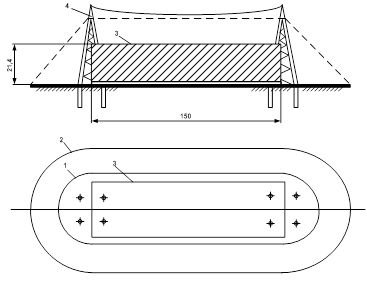

Зона защиты одиночного тросового молниеотвода приведена на рисунке 3.3. Она представляет собой двускатную плоскость с приставленными полуконусами на концах. Горизонтальное сечение зоны защиты на высоте защищаемого сооружения hх, представляет собой прямоугольник с приставленными к малым сторонам полукругами радиусом rх. С учетом стрелы провеса троса сечением 35-50 мм2 при известной высоте опор hоп и длине пролета а высота троса определяется:

h =hоп – 2, при а < 120 м, (3.33)

h=hоп – 3 при 120 < а < 150, (3.34)

Зона защиты одиночного тросового молниеотвода имеет следующие габаритные размеры.

Высота зоны защиты:

h0=0,92 · h, м (3.35)

Радиус зоны защиты на уровне земли:

r0=1,7 · h, м (3.36)

1 – граница зоны защиты на уровне высоты здания;

2 – граница зоны защиты на уровне земли;

3 – защищаемый объект – газофракционирующая установка;

4 – опоры молниеотвода.

Рисунок 3.3 - Общий вид молниезащиты газофракционирующей установки.

Для зоны Б высота одиночного тросового молниеотвода при известных значениях высоты здания и половин ширины определяют по формуле:

h=(rх+1,85·hх)/1,7, м (3.37)

Высота тросового молниеотвода h=(15+1,85·21,4)/1,7=32 м.

Так как для II категории молниезащиты при установке отдельно стоящих молниеотводов расстояние от них по воздуху и в земле до защищаемого объекта и вводимых в него подземных коммуникаций не нормируется, то опоры расположим у торцов установки. Тогда длина пролета троса а=150+2·0=150 м.

Высота опор составляет hоп =32-3=29 м.

Высота зоны защиты hо=0,92 · 32 = 29,4 м.

Радиус зоны защиты на уровне земли r0=1,7 · 12,8 = 54,4 м.

Для устойчивого положения опор их основания закреплены четырьмя железобетонными сваями (каждая), которые и выполняют роль заземлителей. что железобетонные сваи должны быть заглублены не менее, чем на 5 метров, а их диаметр находится в диапазоне 0,25÷0,4 метра.

Значит, параметры конструкции стержневого молниеотвода, обеспечивающего молниезащиту газофракционирующей установки:

- высота торосового молниеотвода – 32 м;

- высота опоры – 29 м;

- Длина пролета троса 150 м;

- высота зоны защиты – 29,4 м;

- радиус зоны защиты – 54,4 м.

3.5.2 Разработка автоматической системы пожаротушения

Системы пожаротушения предназначены для предотвращения, ограничения развития, тушения пожара, а также защиты от пожара людей и материальных ценностей. Одним из самых надежных средств для решения этих задач являются системы автоматического пожаротушения, которые в отличие от систем ручного пожаротушения и систем, управляемых оператором, приводятся в действие пожарной автоматикой по объективным показаниям и обеспечивают оперативное тушение очага возгорания без участия человека.

Установка пожаротушения или противопожарная установка - это совокупность стационарных технических средств для тушения пожара за счет выпуска огнетушащего вещества. Конструктивно автоматические установки пожаротушения состоят из резервуаров или других источников, наполненных необходимым количеством огнетушащего состава, устройств управления и контроля, системы трубопроводов и насадков-распылителей. Количество распылителей, длины и сечение трубопроводов, требуемое количество огнетушащего вещества определяются тщательными расчётами.

Подразделяются системы автоматического пожаротушения, прежде всего, по используемому огнетушащему веществу:

газовое пожаротушение (СО2, аргон, азот, хладоны);

водяное пожаротушение (вода);

пенное пожаротушение и водопенное пожаротушение (вода с пенообразователями);

порошковое пожаротушение (порошки специального химического состава);

аэрозольные системы пожаротушения (подобны порошкам, но частицы на порядок меньше по размерам);

системы тонкодисперсной воды (тонкораспыленной воды) [24].

3.5.2.1 Огнетушащие средства, используемые при тушении сжиженных углеводородных газов

Для подавления процесса горения можно снижать содержание горючего компонента, окислителя (кислорода воздуха), снижать температуру процесса или увеличивать энергию активации реакции горения. В соответствии с этим в настоящее время при тушении пожаров используют один из следующих основных способов:

- изоляцию очага горения от воздуха или снижение путем разбавления воздуха негорючими газами, концентрации кислорода в воздухе до значения, при котором не может происходить процесс горения;

- охлаждение очага горения ниже определенных температур (температур самовоспламенения, воспламенения и вспышки горючих веществ и материалов);
