м1 = 1,005•10-3 Па•с – вязкость воды при 200С.

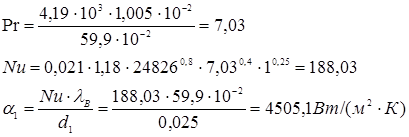

Значение Re > 10000, значит критерий Nu определяем по формуле:

,

Где El = 1,18 – поправочный коэффициент;

Pr – критерий Прандтля.

Для нагревающихся жидкостей:

="images/referats/23927/image022.png">

где СР = 4,19 кДж/(кг•К) – удельная теплоемкость воды при 200С;

лВ = 59,9•10-2 Вт/(м•К) – коэффициент теплопроводности воды при 200С;

Определяем режим течения этилена:

,

где d2= 0,019 м – внутренний диаметр трубы;

н2 = 10 м/сек – скорость газа;

с2 = 1,26 кг/м3 –плотность этилена при 1000С;

м2 = 0,013•10-3 Па•с – вязкость этилена при 1000С.

Значение Re > 10000, то:

,

где El =1,1 – поправочный коэффициент;

0,028 – атомность этилена.

лЭТ = 0,267 Вт/(м2•К) – коэффициент теплопроводности этилена.

Вт/(м2•К)

3. Определяем расчетную площадь поверхности теплопередачи [8]:

где Q – тепловая нагрузка, кДж/час;

q – удельный тепловой поток, кДж/(м2•час).

q = К•∆ТСР,

где

- средняя разность температур

∆ТБ = t1 –t3 = 373 – 293 = 80К

∆ТМ = t2 –t3 = 363 – 293 = 70К

Тогда

q = 781,25•75 = 5,86•104 кДж/(м2•час)

Q = Q1•3600 = 51527,63• 3600 = 18,5•107 кДж/час,

Требуемая поверхность теплообмена – 384 м2.

Выбираем холодильник циркуляционного газа одноходовой кожухотрубчатого типа:

Длина – 18205 мм;

Диаметр – 1981 мм;

Температура до 200 0С;

Давление трубное – 3,1 МПа;

Давление межтрубное – 0,8 МПа;

Поверхность теплообмена 3500м2.

2.8 Механический расчет [10]

Цель расчета - определить толщину стенки аппарата.

Исходные данные [9]

Рабочее давление Р=19,0кгс/см2

Рабочая температура

Среда: этилен, полиэтилен, водород.

Материал основных частей А52FP1

Для удобства расчета разделяем аппарат на части;

2.8.1 Расчет обечайки

Толщина стенки обечайки определяется по формуле

S=Sp+c;

S – толщина стенки обечайки;

Sp- расчетная толщина стенки обечайки;

с =2мм – прибавка на коррозию;

Расчетная толщина стенки обечайки определяется по формуле

;

Р =186,2*104Па – рабочее давление;

D=4420мм – внутренней диаметр обечайки;

=20978,6*104 Па – допустимое напряжение при расчетной температуре;

цр=0,95 – расчетный коэффициент прочности сварного шва;

мм;

S = 20.75+2=22.75мм;

Допустимое внутреннее избыточное давление рассчитывается по формуле (2.28).

;

-допустимое внутреннее избыточное давление;

Па;

2.8.2 Расчет эллиптического днища

Толщина стенки эллиптического днища определяется по формуле

S1=S1p+c;

S1 – толщина стенки эллиптического днища;

S1p- расчетная толщина стенки эллиптического днища;

Расчетная толщина стенки эллиптического днища рассчитывается по формуле

;

R=3473мм – радиус кривизны в вершине днища;

мм;

S1=16,26+2=18,26мм;

Допустимое внутреннее избыточное давление определяем по формуле

;

-допустимое внутреннее избыточное давление;

Па;

2.8.3 Расчет полусферического днища

Толщина стенки полусферического днища находится по формуле

S2=S2p+c;

S2 – толщина стенки полусферического днища;

S2p- расчетная толщина стенки полусферического днища;

Расчетная толщина стенки полусферического днища определяется по формуле

;

R=0,5D=3658мм – радиус кривизны в вершине днища;

мм;

S2=17,13+2=19,13мм;

Допустимое внутреннее избыточное давление находим по формуле

;

-допустимое внутреннее избыточное давление;

Па;

2.8.4 Расчет конической обечайки

Расчет гладкой конической обечайки без тороидального перехода определяем по формуле

Dk=D-1.4a1Sinб;

S=18,6мм – толщина стенки конической обечайки;

D=6420мм – диаметр;

б – угол наклона стенки конической обечайки к стенки цилиндрической обечайки.

б=9,53°;

Определяем расчетную длину переходной части по формуле

;

;

Dк=6420-1,4*229,67*0,17=6365,34мм

Допустимое внутреннее избыточное давление находим по формуле

;

Па;

2.9 Энерготехнологические ресурсы

Расход энерготехнологических ресурсов для производства полиэтилена марки 276 представлен в таблице 2.7.

Таблица 2.7

Расход энерготехнологических ресурсов для производства полиэтилена марки 276

Энерготехнологические ресурсы

Единица измерения

Расход на 1 тонну полиэтилена

Оборотная вода

мі

65.0

Пар (14-17)кгс/смІ

Гкал

0.127

Пар (4-6)кгс/смІ

Гкал

0.053

Азот

мі

127.5

Воздух КИП

мі

26.5.

Воздух технологический

мі

6.0

Электроэнергия

кВт

486.0

Конденсат

т

-
